Typ 8695 REV.3
Technische Daten
6.4

Mechanische Daten

Abmessungen
Gehäusewerkstoff a ußen
innen
Dichtwerkstoff außen
Hubbereich Ventilspindel
R eihe 21xx (ELEMENT)
und 20xx (CLASSIC)
Fremdgeräte
(modifiziertes Führungs-
element erforderlich)
6.5

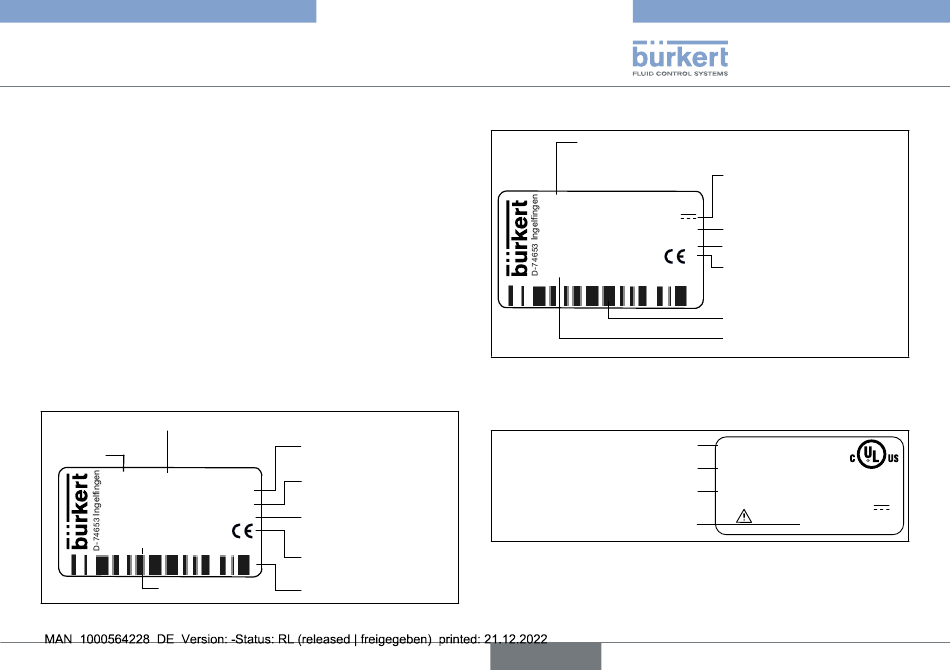

Typschilder

6.5.1 Typschild Standard

Betriebsspannung oder Feldbusansteuerung
Typ
8695 24 V DC
single act Pilot 0,6
Pmax 7bar
Tamb 0°C - +55°C REV.3
Ser.-Nr. 001000
00185114
W14UN
Bestellnummer
Bild 3: Typschild (Beispiel)
siehe Datenblatt
PPS, PC, Edelstahl,
PA 6, ABS
EPDM / FKM
2...35 mm
2...44 mm
Steuerfunktion,
Pilotventil
Max. Betriebsdruck
Umgebungstemperatur,
Version
Seriennummer,
CE-Kennzeichnung
Barcode
6.5.2 UL-Typschild
Typ, für UL und ATEX geltende Merkmale des
Typschlüssels
8695 -E1-...-0 PU02
Single act Pilot 0.6 24V
Pmax 7 bar
Tamb -10 - +55 °C REV.3
S/N 1001
00123456
W15MA
Bild 4: UL-Typschild (Beispiel)

6.5.3 UL-Zusatzschild

Schutzart
Stromkreis mit begrenzter Leistung
Kommunikation,
Versorgungsspannung
Leistungsaufnahme
Bild 5: UL-Zusatzschild (Beispiel)
deutsch
Steuerfunktion, Pilotventil,
Versorgungsspannung
Pilotventil
Max. Betriebsdruck
Umgebungstemperatur, Version
Seriennummer,
CE-Kennzeichnung
Barcode
Bestellnummer, Herstellcode
Type 4X enclosure
NEC Class 2 only
E238179
Power Supply: büS
24V ±25%
max. 3,5 W
