Elektrischer Anschluss
40
7.1.6 Messgerät vorbereiten
1. Wenn vorhanden: Blindstopfen entfernen.
2. Wenn Messgerät mit Kabelverschraubungen ausgeliefert wird:
Kabelspezifikation beachten →  36.

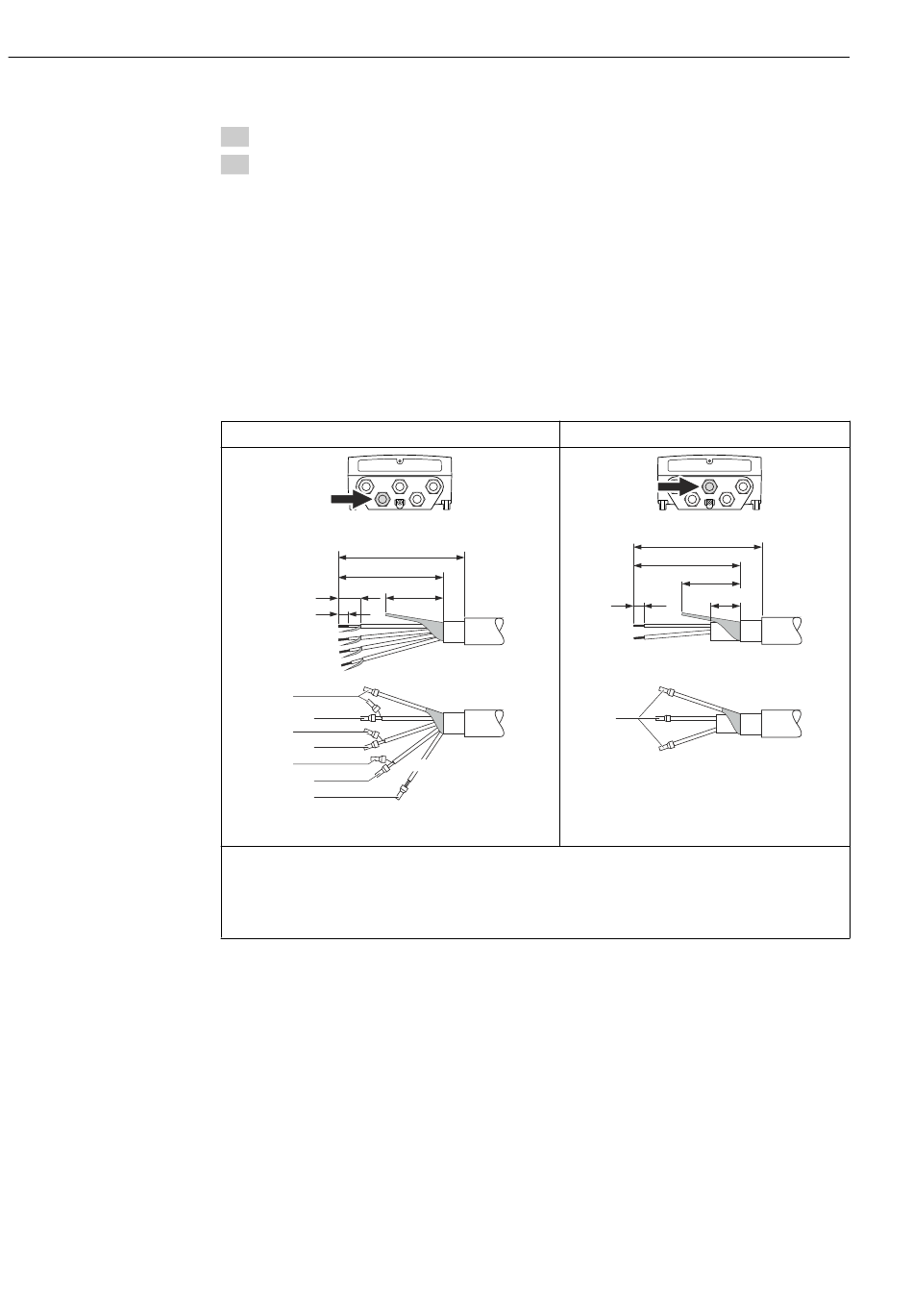

7.1.7 Verbindungskabel Getrenntausführung vorbereiten
Bei der Konfektionierung des Verbindungskabels folgende Punkte beachten:
• Beim Elektrodenkabel: Sicherstellen, dass die Aderendhülsen messaufnehmerseitig die
Aderschirme nicht berühren. Mindestabstand = 1 mm (Ausnahme: grünes Kabel "GND")
• Beim Spulenstromkabel: 1 Ader des dreiadrigen Kabels auf Höhe der Aderverstärkung
abtrennen. Nur zwei Adern werden für den Anschluss benötigt.
• Die feindrahtigen Adern mit Aderendhülsen versehen.
Messumformer
Elektrodenkabel
100 (3.94)*
80 (3.15)
17 (0.67) 50 (1.97)
8 (0.31)
1
2
1
2
1
2
2
 11 Maßeinheit mm (in)
A = Konfektionierung der Kabel
B = Konfektionierung der feindrahtigen Adern mit Aderendhülsen
1 = Aderendhülsen rot, 1,0 mm (0,04 in)
2 = Aderendhülsen weiß, 0,5 mm (0,02 in)
* = Abisolierung nur für verstärkte Kabel
Spulenstromkabel
A
B
GND
 12
A0021324
Proline Promag W 400 HART
90 (3.54)*
70 (2.76)
50 (1.97)
8 (0.31) 10 (0.39)
A
1
B
Maßeinheit mm (in)
Endress+Hauser
A0021325
