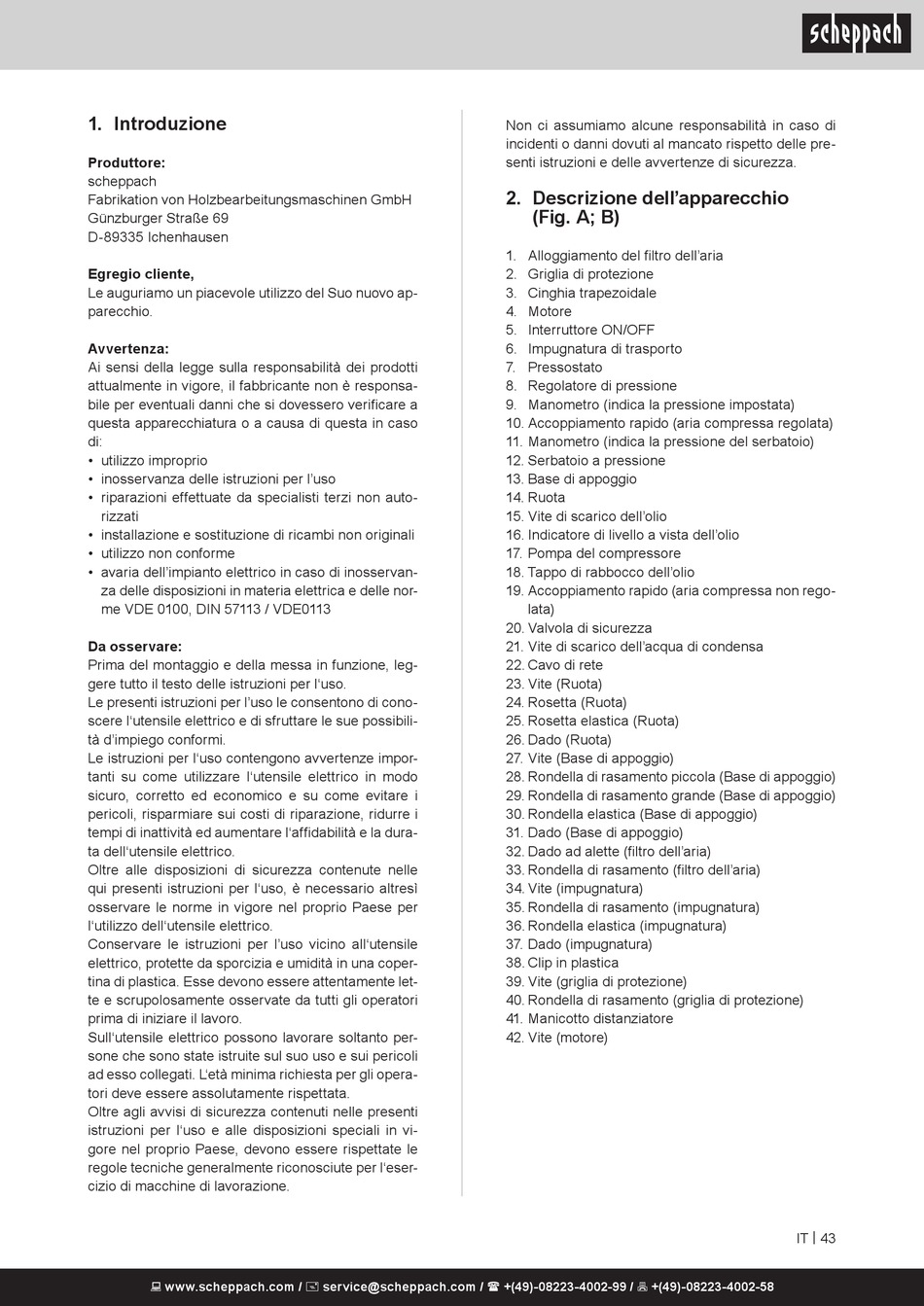

1. Introduzione

Produttore:
scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Egregio cliente,
Le auguriamo un piacevole utilizzo del Suo nuovo ap-
parecchio.
Avvertenza:
Ai sensi della legge sulla responsabilità dei prodotti
attualmente in vigore, il fabbricante non è responsa-
bile per eventuali danni che si dovessero verificare a
questa apparecchiatura o a causa di questa in caso
di:
• utilizzo improprio
• inosservanza delle istruzioni per l'uso
• riparazioni effettuate da specialisti terzi non auto-
rizzati
• installazione e sostituzione di ricambi non originali
• utilizzo non conforme
• avaria dell'impianto elettrico in caso di inosservan-
za delle disposizioni in materia elettrica e delle nor-
me VDE 0100, DIN 57113 / VDE0113
Da osservare:
Prima del montaggio e della messa in funzione, leg-
gere tutto il testo delle istruzioni per l'uso.
Le presenti istruzioni per l'uso le consentono di cono-
scere l'utensile elettrico e di sfruttare le sue possibili-
tà d'impiego conformi.
Le istruzioni per l'uso contengono avvertenze impor-
tanti su come utilizzare l'utensile elettrico in modo
sicuro, corretto ed economico e su come evitare i
pericoli, risparmiare sui costi di riparazione, ridurre i
tempi di inattività ed aumentare l'affidabilità e la dura-
ta dell'utensile elettrico.
Oltre alle disposizioni di sicurezza contenute nelle
qui presenti istruzioni per l'uso, è necessario altresì
osservare le norme in vigore nel proprio Paese per
l'utilizzo dell'utensile elettrico.
Conservare le istruzioni per l'uso vicino all'utensile
elettrico, protette da sporcizia e umidità in una coper-
tina di plastica. Esse devono essere attentamente let-
te e scrupolosamente osservate da tutti gli operatori
prima di iniziare il lavoro.
Sull'utensile elettrico possono lavorare soltanto per-
sone che sono state istruite sul suo uso e sui pericoli
ad esso collegati. L'età minima richiesta per gli opera-
tori deve essere assolutamente rispettata.
Oltre agli avvisi di sicurezza contenuti nelle presenti
istruzioni per l'uso e alle disposizioni speciali in vi-
gore nel proprio Paese, devono essere rispettate le
regole tecniche generalmente riconosciute per l'eser-
cizio di macchine di lavorazione.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Non ci assumiamo alcune responsabilità in caso di
incidenti o danni dovuti al mancato rispetto delle pre-
senti istruzioni e delle avvertenze di sicurezza.

2. Descrizione dell'apparecchio

(Fig. A; B)
1. Alloggiamento del filtro dell'aria
2. Griglia di protezione
3. Cinghia trapezoidale
4. Motore
5. Interruttore ON/OFF
6. Impugnatura di trasporto
7. Pressostato
8. Regolatore di pressione
9. Manometro (indica la pressione impostata)
10. Accoppiamento rapido (aria compressa regolata)
11. Manometro (indica la pressione del serbatoio)
12. Serbatoio a pressione
13. Base di appoggio
14. Ruota
15. Vite di scarico dell'olio
16. Indicatore di livello a vista dell'olio
17. Pompa del compressore
18. Tappo di rabbocco dell'olio
19. Accoppiamento rapido (aria compressa non rego-
lata)
20. Valvola di sicurezza
21. Vite di scarico dell'acqua di condensa
22. Cavo di rete
23. Vite (Ruota)
24. Rosetta (Ruota)
25. Rosetta elastica (Ruota)
26. Dado (Ruota)
27. Vite (Base di appoggio)
28. Rondella di rasamento piccola (Base di appoggio)
29. Rondella di rasamento grande (Base di appoggio)
30. Rondella elastica (Base di appoggio)
31. Dado (Base di appoggio)
32. Dado ad alette (filtro dell'aria)
33. Rondella di rasamento (filtro dell'aria)
34. Vite (impugnatura)
35. Rondella di rasamento (impugnatura)
36. Rondella elastica (impugnatura)
37. Dado (impugnatura)
38. Clip in plastica
39. Vite (griglia di protezione)
40. Rondella di rasamento (griglia di protezione)
41. Manicotto distanziatore
42. Vite (motore)
IT | 43
