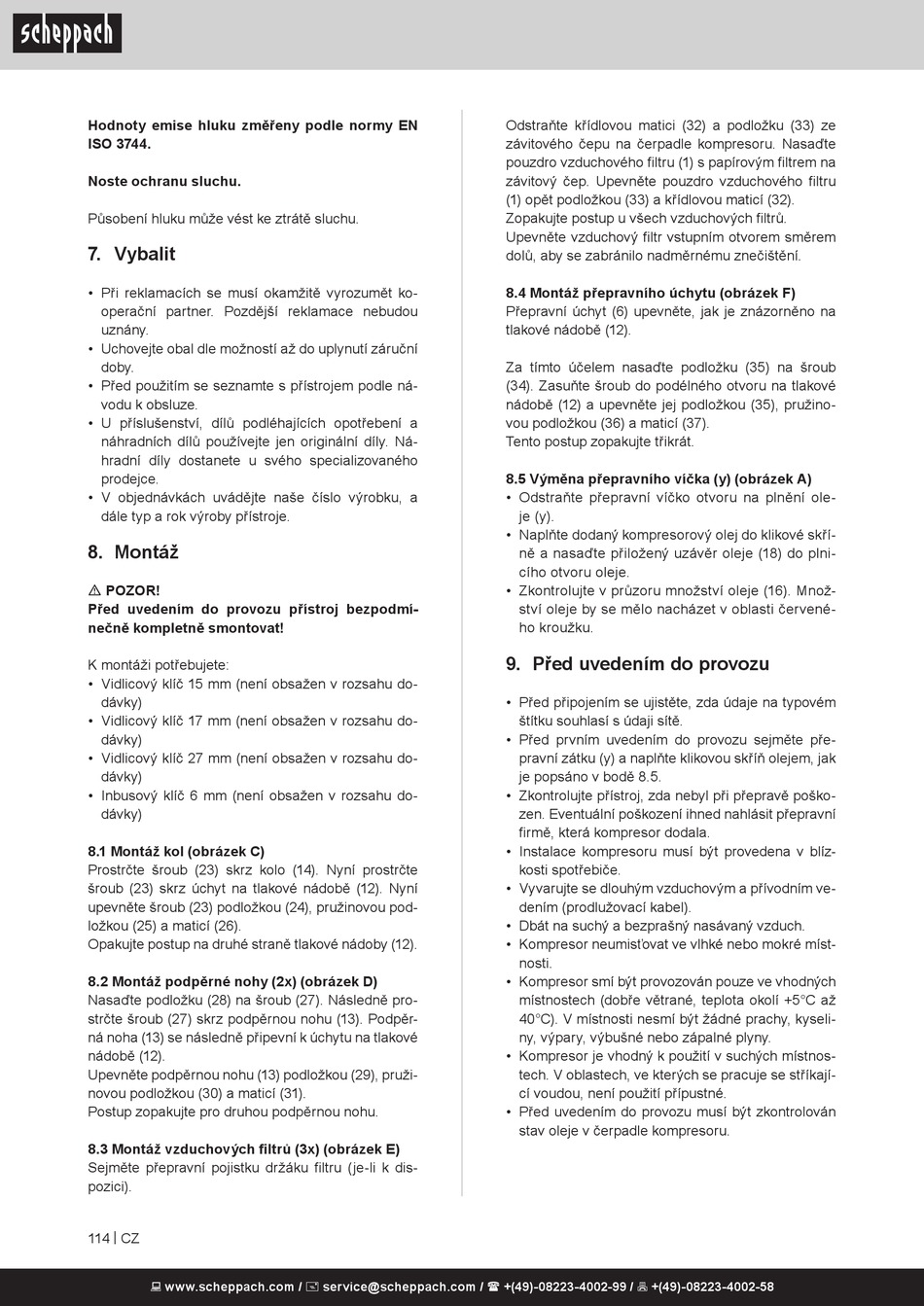

Hodnoty emise hluku změřeny podle normy EN
ISO 3744.
Noste ochranu sluchu.
Působení hluku může vést ke ztrátě sluchu.

7. Vybalit

• Při reklamacích se musí okamžitě vyrozumět ko-
operační partner. Pozdější reklamace nebudou
uznány.
• Uchovejte obal dle možností až do uplynutí záruční
doby.
• Před použitím se seznamte s přístrojem podle ná-
vodu k obsluze.
• U příslušenství, dílů podléhajících opotřebení a
náhradních dílů používejte jen originální díly. Ná-
hradní díly dostanete u svého specializovaného
prodejce.
• V objednávkách uvádějte naše číslo výrobku, a
dále typ a rok výroby přístroje.
8. Montáž
m POZOR!
Před uvedením do provozu přístroj bezpodmí-
nečně kompletně smontovat!
K montáži potřebujete:
• Vidlicový klíč 15 mm (není obsažen v rozsahu do-
dávky)
• Vidlicový klíč 17 mm (není obsažen v rozsahu do-
dávky)
• Vidlicový klíč 27 mm (není obsažen v rozsahu do-
dávky)
• Inbusový klíč 6 mm (není obsažen v rozsahu do-
dávky)
8.1 Montáž kol (obrázek C)
Prostrčte šroub (23) skrz kolo (14). Nyní prostrčte
šroub (23) skrz úchyt na tlakové nádobě (12). Nyní
upevněte šroub (23) podložkou (24), pružinovou pod-
ložkou (25) a maticí (26).
Opakujte postup na druhé straně tlakové nádoby (12).
8.2 Montáž podpěrné nohy (2x) (obrázek D)
Nasaďte podložku (28) na šroub (27). Následně pro-
strčte šroub (27) skrz podpěrnou nohu (13). Podpěr-
ná noha (13) se následně připevní k úchytu na tlakové
nádobě (12).
Upevněte podpěrnou nohu (13) podložkou (29), pruži-
novou podložkou (30) a maticí (31).
Postup zopakujte pro druhou podpěrnou nohu.
8.3 Montáž vzduchových filtrů (3x) (obrázek E)
Sejměte přepravní pojistku držáku filtru (je-li k dis-
pozici).
114 | CZ
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Odstraňte křídlovou matici (32) a podložku (33) ze
závitového čepu na čerpadle kompresoru. Nasaďte
pouzdro vzduchového filtru (1) s papírovým filtrem na
závitový čep. Upevněte pouzdro vzduchového filtru
(1) opět podložkou (33) a křídlovou maticí (32).
Zopakujte postup u všech vzduchových filtrů.
Upevněte vzduchový filtr vstupním otvorem směrem
dolů, aby se zabránilo nadměrnému znečištění.
8.4 Montáž přepravního úchytu (obrázek F)
Přepravní úchyt (6) upevněte, jak je znázorněno na
tlakové nádobě (12).
Za tímto účelem nasaďte podložku (35) na šroub
(34). Zasuňte šroub do podélného otvoru na tlakové
nádobě (12) a upevněte jej podložkou (35), pružino-
vou podložkou (36) a maticí (37).
Tento postup zopakujte třikrát.
8.5 Výměna přepravního víčka (y) (obrázek A)
• Odstraňte přepravní víčko otvoru na plnění ole-
je (y).
• Naplňte dodaný kompresorový olej do klikové skří-
ně a nasaďte přiložený uzávěr oleje (18) do plni-
cího otvoru oleje.
• Zkontrolujte v průzoru množství oleje (16). Množ-
ství oleje by se mělo nacházet v oblasti červené-
ho kroužku.
9. Před uvedením do provozu
• Před připojením se ujistěte, zda údaje na typovém
štítku souhlasí s údaji sítě.
• Před prvním uvedením do provozu sejměte pře-
pravní zátku (y) a naplňte klikovou skříň olejem, jak
je popsáno v bodě 8.5.
• Zkontrolujte přístroj, zda nebyl při přepravě poško-
zen. Eventuální poškození ihned nahlásit přepravní
firmě, která kompresor dodala.
• Instalace kompresoru musí být provedena v blíz-
kosti spotřebiče.
• Vyvarujte se dlouhým vzduchovým a přívodním ve-
dením (prodlužovací kabel).
• Dbát na suchý a bezprašný nasávaný vzduch.
• Kompresor neumisťovat ve vlhké nebo mokré míst-
nosti.
• Kompresor smí být provozován pouze ve vhodných
místnostech (dobře větrané, teplota okolí +5°C až
40°C). V místnosti nesmí být žádné prachy, kyseli-
ny, výpary, výbušné nebo zápalné plyny.
• Kompresor je vhodný k použití v suchých místnos-
tech. V oblastech, ve kterých se pracuje se stříkají-
cí voudou, není použití přípustné.
• Před uvedením do provozu musí být zkontrolován
stav oleje v čerpadle kompresoru.
