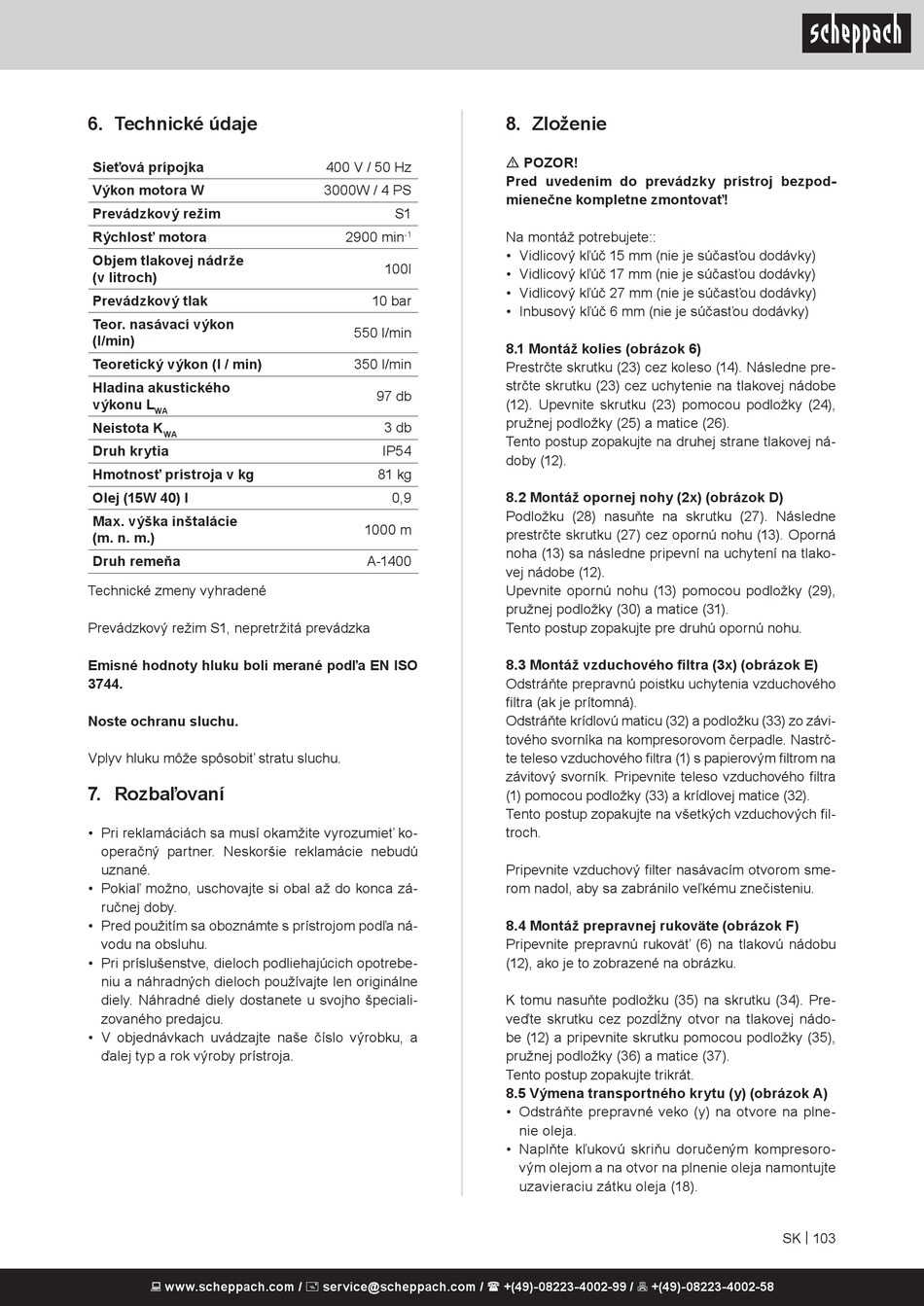

6. Technické údaje
Sieťová prípojka
Výkon motora W
Prevádzkový režim
Rýchlosť motora
Objem tlakovej nádrže
(v litroch)
Prevádzkový tlak
Teor. nasávací výkon
(l/min)
Teoretický výkon (l / min)
Hladina akustického
výkonu L
WA
Neistota K
WA
Druh krytia
Hmotnosť prístroja v kg
Olej (15W 40) l
Max. výška inštalácie
(m. n. m.)
Druh remeňa
Technické zmeny vyhradené
Prevádzkový režim S1, nepretržitá prevádzka
Emisné hodnoty hluku boli merané podľa EN ISO
3744.
Noste ochranu sluchu.
Vplyv hluku môže spôsobiť stratu sluchu.
7. Rozbaľovaní
• Pri reklamáciách sa musí okamžite vyrozumieť ko-
operačný partner. Neskoršie reklamácie nebudú
uznané.
• Pokiaľ možno, uschovajte si obal až do konca zá-
ručnej doby.
• Pred použitím sa oboznámte s prístrojom podľa ná-
vodu na obsluhu.
• Pri príslušenstve, dieloch podliehajúcich opotrebe-
niu a náhradných dieloch používajte len originálne
diely. Náhradné diely dostanete u svojho špeciali-
zovaného predajcu.
• V objednávkach uvádzajte naše číslo výrobku, a
ďalej typ a rok výroby prístroja.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
400 V / 50 Hz
3000W / 4 PS
S1
2900 min
-1
100l
10 bar
550 l/min
350 l/min
97 db
3 db
IP54
81 kg
0,9
1000 m
A-1400
8. Zloženie
m POZOR!
Pred uvedením do prevádzky prístroj bezpod-
mienečne kompletne zmontovať!
Na montáž potrebujete::
• Vidlicový kľúč 15 mm (nie je súčasťou dodávky)
• Vidlicový kľúč 17 mm (nie je súčasťou dodávky)
• Vidlicový kľúč 27 mm (nie je súčasťou dodávky)
• Inbusový kľúč 6 mm (nie je súčasťou dodávky)
8.1 Montáž kolies (obrázok 6)
Prestrčte skrutku (23) cez koleso (14). Následne pre-
strčte skrutku (23) cez uchytenie na tlakovej nádobe
(12). Upevnite skrutku (23) pomocou podložky (24),
pružnej podložky (25) a matice (26).
Tento postup zopakujte na druhej strane tlakovej ná-
doby (12).
8.2 Montáž opornej nohy (2x) (obrázok D)
Podložku (28) nasuňte na skrutku (27). Následne
prestrčte skrutku (27) cez opornú nohu (13). Oporná
noha (13) sa následne pripevní na uchytení na tlako-
vej nádobe (12).
Upevnite opornú nohu (13) pomocou podložky (29),
pružnej podložky (30) a matice (31).
Tento postup zopakujte pre druhú opornú nohu.
8.3 Montáž vzduchového filtra (3x) (obrázok E)
Odstráňte prepravnú poistku uchytenia vzduchového
filtra (ak je prítomná).
Odstráňte krídlovú maticu (32) a podložku (33) zo závi-
tového svorníka na kompresorovom čerpadle. Nastrč-
te teleso vzduchového filtra (1) s papierovým filtrom na
závitový svorník. Pripevnite teleso vzduchového filtra
(1) pomocou podložky (33) a krídlovej matice (32).
Tento postup zopakujte na všetkých vzduchových fil-
troch.
Pripevnite vzduchový filter nasávacím otvorom sme-
rom nadol, aby sa zabránilo veľkému znečisteniu.
8.4 Montáž prepravnej rukoväte (obrázok F)
Pripevnite prepravnú rukoväť (6) na tlakovú nádobu
(12), ako je to zobrazené na obrázku.
K tomu nasuňte podložku (35) na skrutku (34). Pre-
veďte skrutku cez pozdĺžny otvor na tlakovej nádo-
be (12) a pripevnite skrutku pomocou podložky (35),
pružnej podložky (36) a matice (37).
Tento postup zopakujte trikrát.
8.5 Výmena transportného krytu (y) (obrázok A)
• Odstráňte prepravné veko (y) na otvore na plne-
nie oleja.
• Naplňte kľukovú skriňu doručeným kompresoro-
vým olejom a na otvor na plnenie oleja namontujte
uzavieraciu zátku oleja (18).
SK | 103
