1 Einzeltank Übersicht: neue Anzeige
Zum Überschreiben einer vorhandenen Datei die Datei in der Anzeige Sichern als auswäh-
len und auf Speichern klicken. Es öffnet sich ein Popup-Fenster, in dem der Benutzer auf-
gefordert wird, das Ersetzen der bestehenden Datei zu bestätigen. Zum Fortfahren auf Ja
klicken.
8.3.10

Anzeigeelemente

Anzeigeelemente
Die Anzeige kann für eine Reihe verschiedener Elemente konfiguriert werden, so u. a.:
• Bezeichnung: Ein fest vorgegebenes Textfeld.
• Bild: Ein fest vorgegebenes Bild, das auf dem Multi Scan NXA83B-Bildschirm angezeigt
wird.
• Schaltfläche: Eine Verknüpfung, um ein ausführbares Programm auszuführen.
• Befehlsschaltfläche: Ein konfigurierbares Tastaturkürzel, um einen Messgerätebefehl
auszuführen.
• Gruppe: Ein Feld, das verwendet wird, um mehrere Elemente zu einer Gruppe zusammen-
zufassen.
• Daten → Tank: Ein Feld, das zur Anzeige der vom Multi Scan NXA83B gelieferten Echt-
zeitdaten dient, die sich auf einen spezifischen Einzeltank beziehen. Das Feld ist dyna-
misch und wird regelmäßig aktualisiert.
• Daten → Produkt Totalisator: Ein Feld, das zur Anzeige von Echtzeitdaten dient, die sich
spezifisch auf ein einzelnes Produkt beziehen. Die Gesamtmenge wird anhand aller Tanks
berechnet, die das angegebene Produkt enthalten. Das Feld ist dynamisch und wird regel-
mäßig aktualisiert. Das Feld ist nur für Multi Tank Overview (.mvo)-Anzeigen gültig.
• Flut: Eine einfache vertikale Balkenanzeige. Die Balkenanzeige zeigt den Produktfüllstand
als Prozentsatz der Tankhöhe an. Das Feld ist dynamisch und wird regelmäßig aktualisiert.
• Flut → Produkt Totalisator: Eine einfache vertikale Balkenanzeige, die die Gesamtmenge
eines einzelnen Produkts anzeigt. Die Gesamtmenge wird anhand aller Tanks berechnet,
die das Produkt enthalten. Die Balkenanzeige zeigt den Produktfüllstand als Prozentsatz
der Gesamtkapazität aller Tanks, die das angegebene Produkt enthalten. Das Feld ist
dynamisch und wird regelmäßig aktualisiert. Das Feld ist nur für Multi Tank Overview
(.mvo)-Anzeigen gültig.
• Alarm: Zeigt ein Alarmsymbol auf dem Bildschirm an, wenn ein Alarm für den Tank aktiv
ist. Ist kein Alarm aktiv, ist das Symbol ausgeblendet.
Tankvision Multi Scan NXA83B

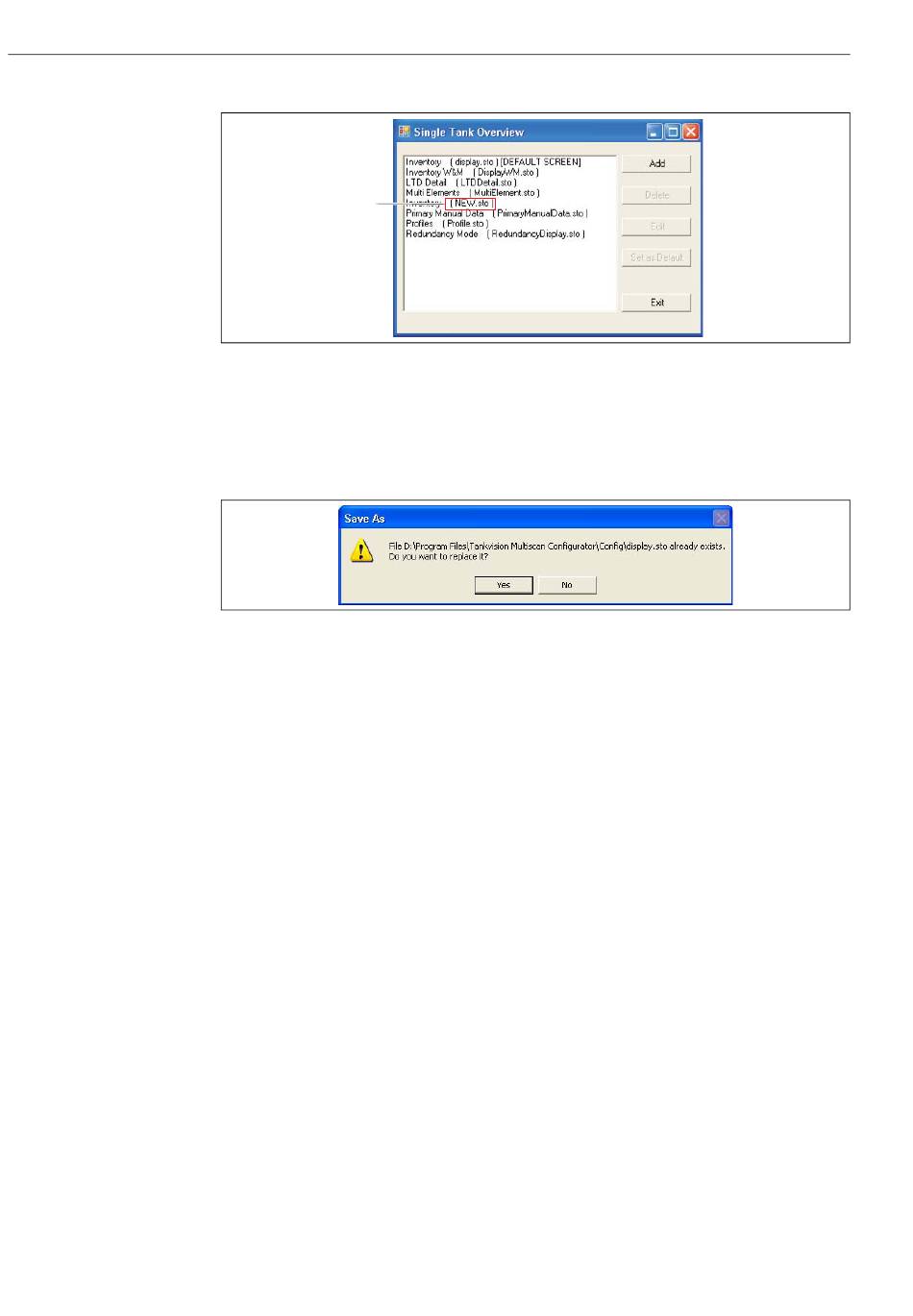

NXA83_Display-Editor_Single-Tank-Overview
