Tanktabelle Importieren - Endress+Hauser Tankvision Multi Scan NXA83B Betriebsanleitung

Tankvision Multi Scan NXA83B
Endress+Hauser
7.5.4

Tanktabelle importieren

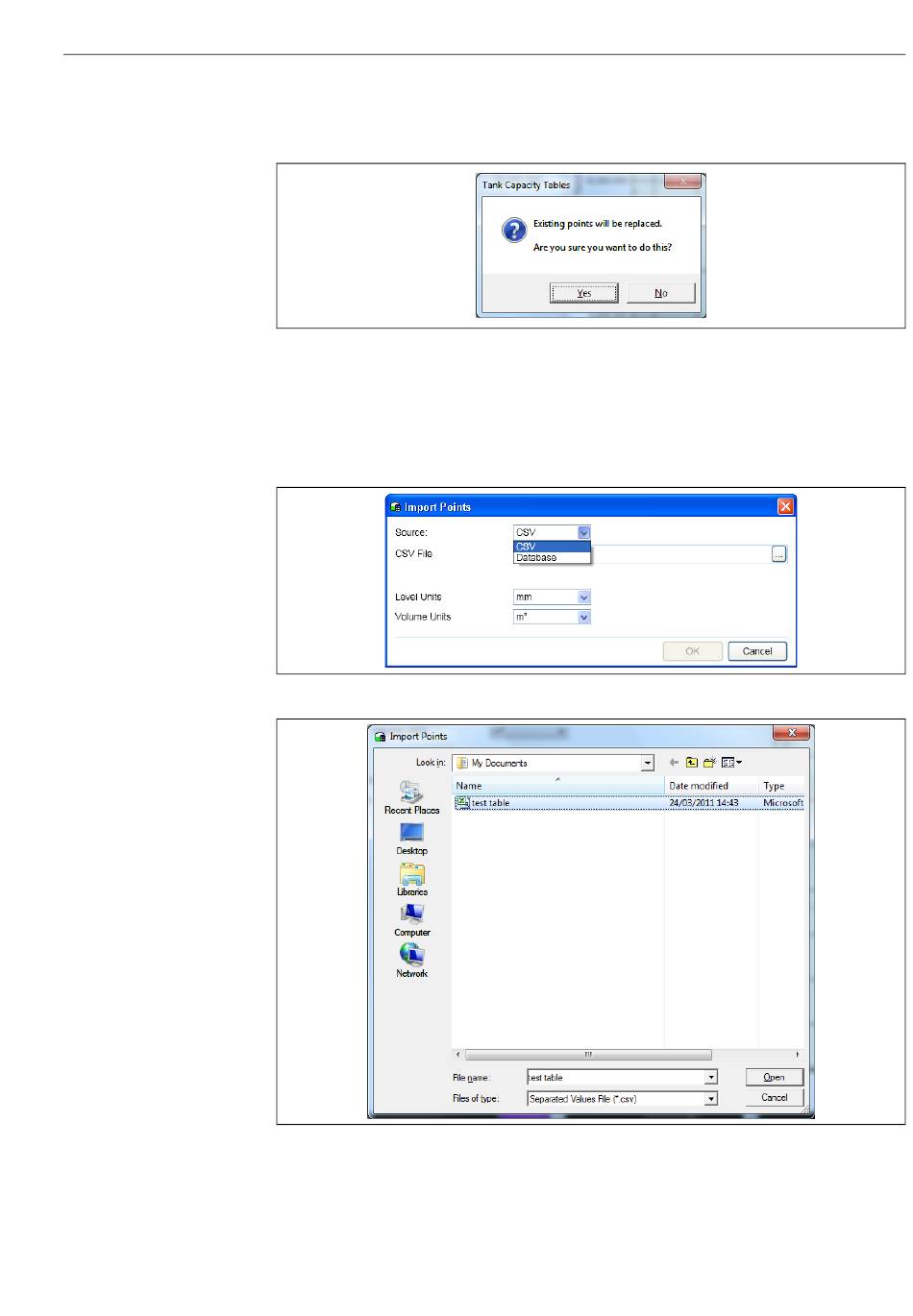

In der Menüleiste Tabelle → Import Punkte auswählen und zum Fortfahren bestätigen.
Der Benutzer wird nun aufgefordert, im Feld Quelle zwischen den Optionen CSV oder
Datenbank zu wählen. Außerdem besteht die Möglichkeit, die Maßeinheiten für Füllstand
und Volumen auszuwählen.
Auf OK klicken, um die Kalibrierdaten in die Datenbank zu laden.
Eventuelle Probleme beim Laden der Daten werden dem Benutzer gemeldet.
Durch Klicken auf die Schaltfläche Diagramm öffnet sich ein Fenster mit einem einfachen
Diagramm, das die Kennlinie der Kalibrierdaten anzeigt. Hierbei handelt es sich um eine
nützliche Hilfe, um mögliche fehlerhafte Daten zu erkennen.
Durch Klicken auf eine beliebige Stelle im Diagramm schließt sich das Fenster wieder.
Datenbankkonfiguration
NXA83_Tank-Capacity-Table_Import
NXA83_Tank-Capacity-Table_Import_Source
NXA83_Tank-Capacity-Table_Import_Select
65
