Endress+Hauser Tankvision Multi Scan NXA83B Betriebsanleitung Seite 125

Tankvision Multi Scan NXA83B
Endress+Hauser

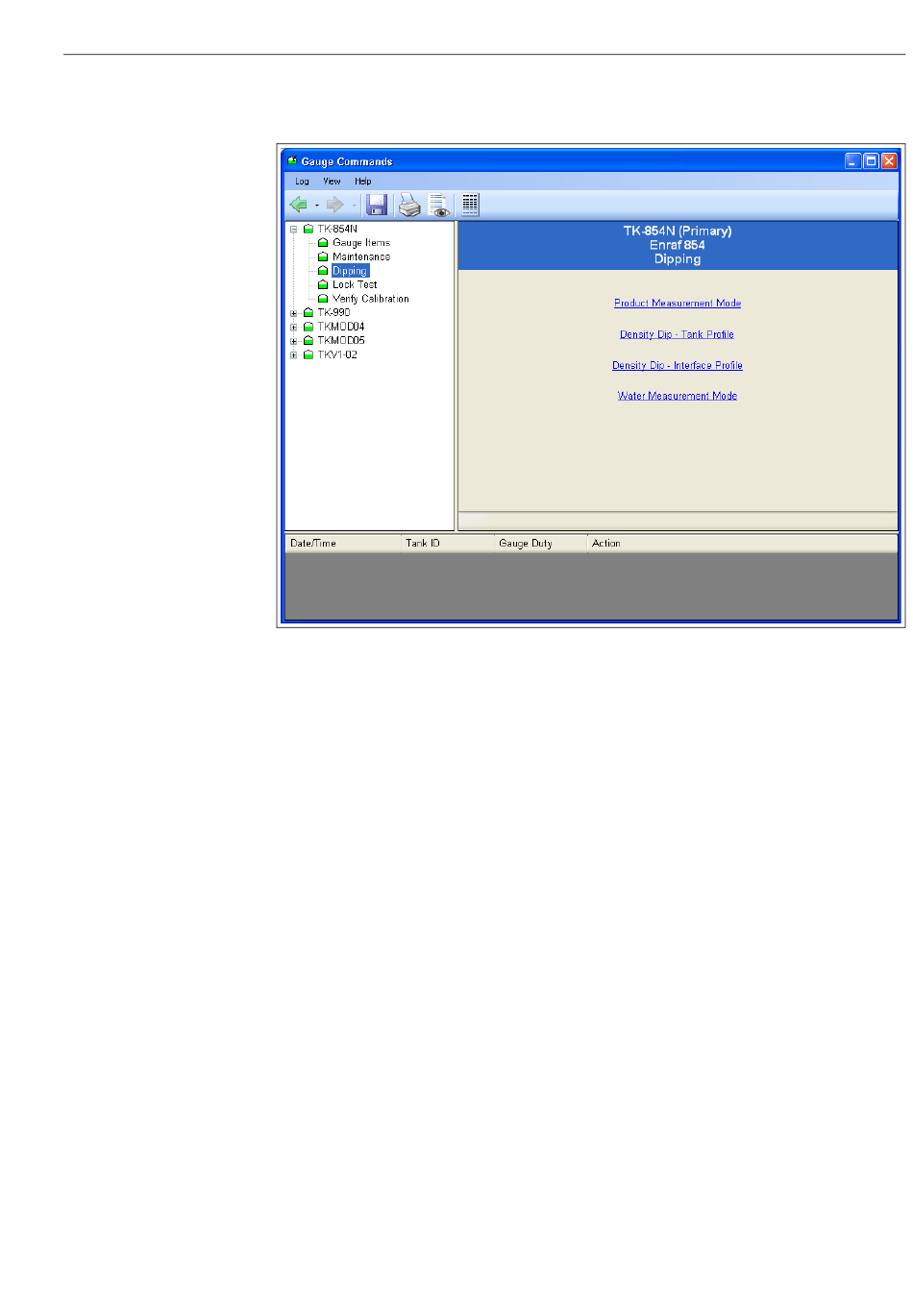

12.3.3 Dippen
Diese Funktionen gelten im Allgemeinen für die servobetriebenen Tankmessgeräte der
854er Serie von Enraf.
Produkt Messungsmodus
Diese Anweisung sendet den Messgeräte Datenpunkt I1 und führt dazu, dass der Verdrän-
ger bis zur I1-Trennschicht fährt (standardmäßig der Füllstand).
Der Messstatus wird während des gesamten Vorgangs angezeigt.
Das Messgerät bleibt an I1, bis der Benutzer dem Messgerät einen anderen Befehl erteilt.
Dichte Dip – Tank Profil
Durch Auswählen dieser Option wird ein Dichtescan an 10 Positionen durchgeführt. Er
beginnt auf Höhe des Füllstands und endet an der Datenpunktposition DZ (standardmäßig
0,30M).
Dichte Dip – Interface Profil
Durch Auswählen dieser Option wird in einem reduzierten, vom Benutzer definierten
Bereich ein Dichtescan an 10 Positionen durchgeführt. Dies ist nützlich für Dichteprofile
rund um die Produkttrennschichten, z. B. die Wassertrennschicht.
Option "Wasser Messungsmodus"
Diese Anweisung sendet den Messgeräte Datenpunkt I3 und führt dazu, dass der Verdrän-
ger bis zur I3-Trennschicht fährt (standardmäßig der Wasserstand).
Der Messstatus wird während des gesamten Vorgangs angezeigt.
Das Messgerät bleibt an I3, bis der Benutzer dem Messgerät einen anderen Befehl erteilt.
Messgeräte Kommandos und Remote-Konfiguration
NXA83_Gauge-Command_Dipping
125
