Tankvision Multi Scan NXA83B
Endress+Hauser
Variable Alarme
Variable Alarme dient dazu, einen Alarm auszulösen, wenn der Füllstand – je nach
Flussrichtung – einen Sollwert über- oder unterschreitet.
Die Option Variable Alarme ist ein zusätzlicher Füllstandsalarm, der für Tanks zur Verfü-
gung gestellt wird, in denen es zu Bewegungen kommt. Diese Option umfasst einen konfi-
gurierbaren Alarm des Typs "erweiterte Warnung", um anzuzeigen, dass sich der Produkt-
füllstand dem Füllstandsgrenzwert nähert, an dem der Alarm ausgegeben wird.
Die vom Benutzer konfigurierbaren Felder sind:
• Aktiviert – Kontrollkästchen auswählen (Häkchen setzen), um die Alarme zu aktivieren.
• Füllstand – Der Punkt, an dem der Füllstandsalarm ausgelöst wird.
• Hysterese – Menge, um die der Füllstand fallen/steigen muss (je nach Flussrichtung), um
den Alarm abzubrechen.
• Zeit bis zum Ziel – Menge der erweiterten Warnung, bis der Punkt erreicht wird, an dem
der Füllstandsalarm ausgelöst wird. Die verbleibende Zeit wird anhand der Durchflussrate
berechnet und zum angegebenen Zeitpunkt wird ein Alarm ausgegeben.
• Zeit zum Hysterese Ziel – Ein Hysteresewert zur Kompensation von Schwankungen in
der Durchflussrate.
• Richtung – Alarme hängen von der Durchflussrichtung ab. Pfeil setzen, um die Durch-
flussrichtung anzugeben; aufwärts zeigender Pfeil für Produktempfang (Tankbefüllung);
abwärts zeigender Pfeil für Verladung (Tankentleerung). Auf den Pfeil doppelklicken, um
die Richtung umzuschalten.
• Kein Volumenfluss – Es wird ein Alarm ausgegeben, wenn der Volumenfluss unter den
hier eingegebenen Wert fällt.
• Kein Durchfluss in der Zeit – Die "Bedenkzeit" für den Alarm Kein Volumenfluss. Wenn
eine Bewegung startet, wird kein Alarm für die hier festgelegte Zeitspanne ausgegeben,
um der Durchflussrate die Möglichkeit zu geben, sich zu stabilisieren.
Datenbankkonfiguration

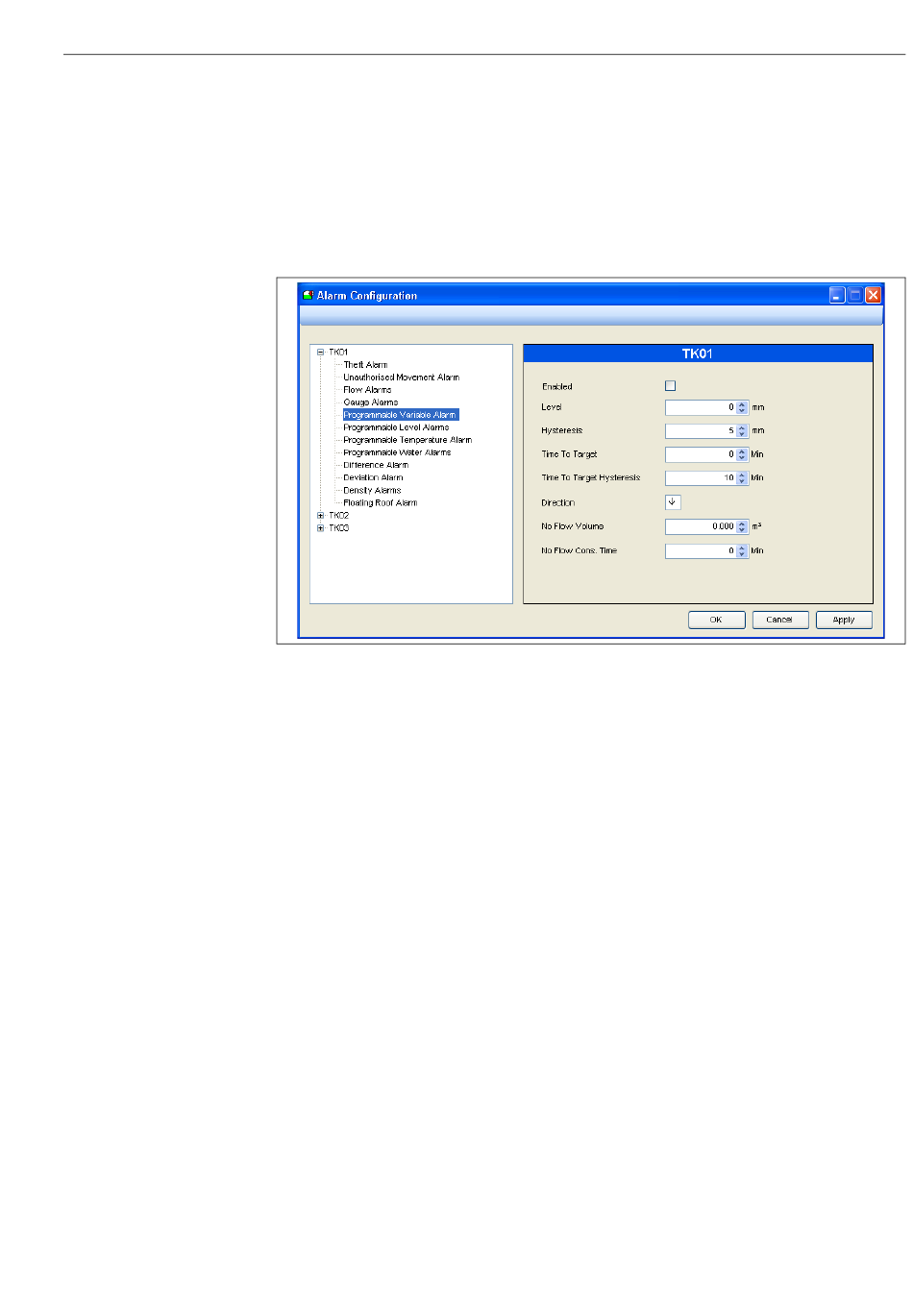

NXA83_Alarm-Configuration_Programmable-Variable-Alarm
