Tankvision Multi Scan NXA83B
Endress+Hauser
Dach Aufschwimmzone Stützen unten – Der Punkt, an dem das Dach nicht länger auf
seinen Stützen ruht, wenn sich die Stützen in der Position "unten" oder Wartungsposition
befinden, sodass das komplette Gewicht des Dachs durch seine Schwimmfähigkeit auf dem
Produkt ruht. Oberhalb dieses Füllstands erfolgt eine Kompensation der Verdrängung des
Produktes durch das komplette Gewicht des Dachs.
Dach steht Stützen oben – Der Punkt, an dem die Schwimmdachstützen das gesamte
Gewicht des Dachs tragen, wenn sich die Stützen in der Position "oben" oder Betriebsposition
befinden. Unterhalb dieses Füllstands erfolgt keine Kompensation für die durch das
Dachgewicht verursachte Produktverdrängung.
Dach steht Stützen unten – Der Punkt, an dem die Schwimmdachstützen das gesamte
Gewicht des Dachs tragen, wenn sich die Stützen in der Position "unten" oder Wartungs-
position befinden. Unterhalb dieses Füllstands erfolgt keine Kompensation für die durch das
Dachgewicht verursachte Produktverdrängung.
Der Bereich zwischen Dach steht/schwimmt und der Aufschwimmzone wird in der Regel als
Dachübergangszone bezeichnet. Zwischen diesen Füllständen ist es schwierig, den Anteil
des Dachgewichtes zu bestimmen, der von den Stützen getragen wird, und daher auch
schwierig, die durch das Dach verursachte Produktverdrängung zu berechnen. Aus diesem
Grund wird dieser Bereich des Tanks im Normalbetrieb üblicherweise gemieden.

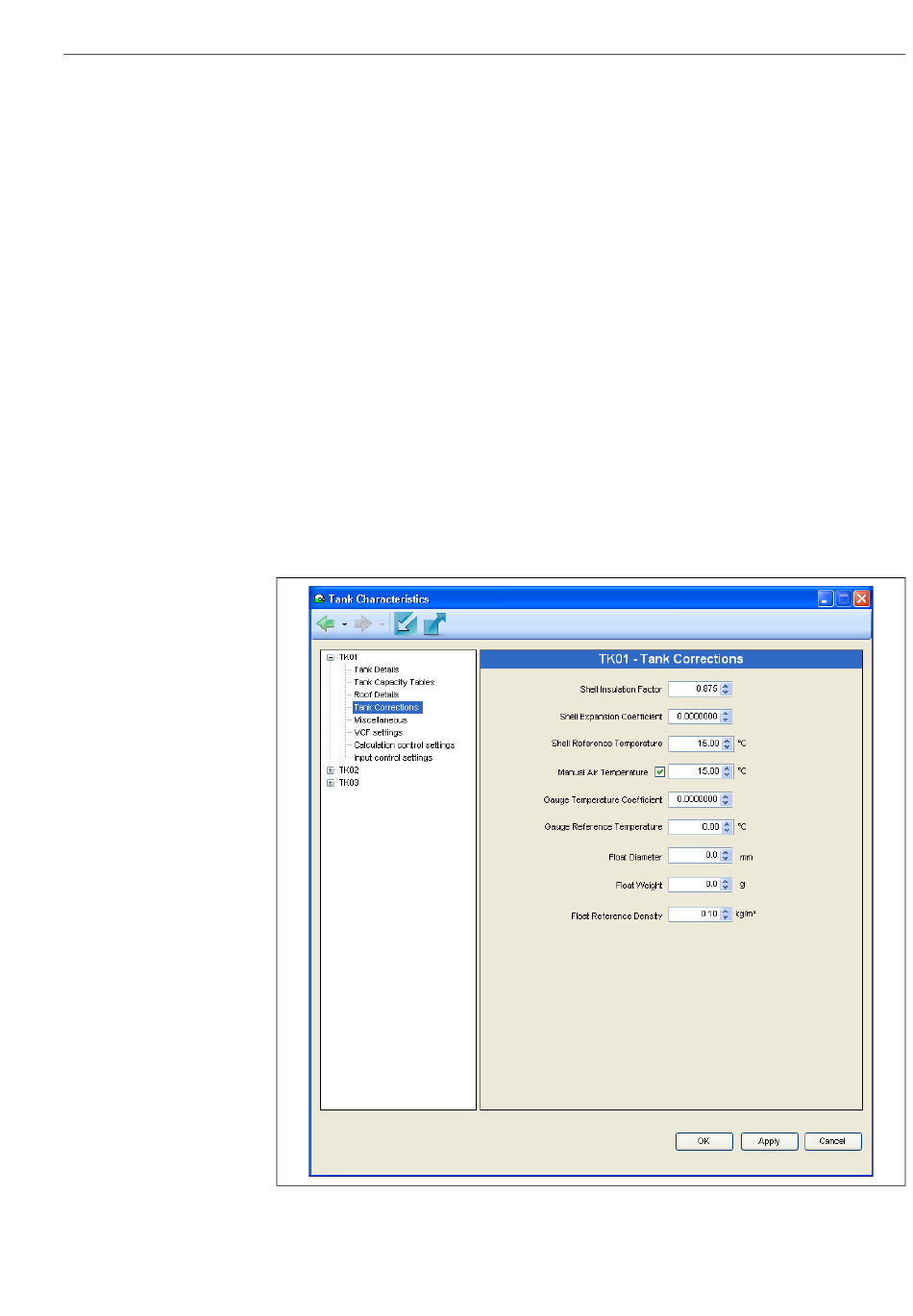

Tank Korrekturfaktoren
Datenbankkonfiguration
NXA83_Tank-Characteristics_Shell-Correction
55
