3 Übersicht
3.1 Tankvision Multi Scan NXA83B
Der Multi Scan NXA83B ist ein kleines, integriertes System für Tankstandmessung und
Lagerbestandsmanagement, das die neueste eingebettete Windows-Technologie nutzt.
Abgesehen davon, dass es sich um ein kleines Lagerbestandsmanagementsystem handelt,
kann das Gerät auch bei Fremdgeräten als Gateway zu einem übergeordneten PLS und zu
anlagenweiten Geschäftsinformationssystemen arbeiten, da es eine offene Schnittstelle für
ältere und herstellerspezifische Protokolle und Schnittstellen bereitstellt.
Es bietet:
• Betriebssystem Windows XP Embedded (ab Firmware-Version 4.0.0 wird das
Betriebssystem WES2009 verwendet)
• Ein optionales vollständig grafisches LCD-Display mit Touchscreen-Technologie
• Bis zu 8 Kommunikations-Ports, die als Host- oder Feldschnittstellen konfiguriert werden
können
• Lagerbestandsberechnungen
• Ein breites Spektrum an Kommunikationsprotokollen
• Lüfter- und festplattenloser Betrieb
• Bis zu maximal 256 Tanks
• OPC Data Access Server
• Systemzustandsüberwachung über Watchdog

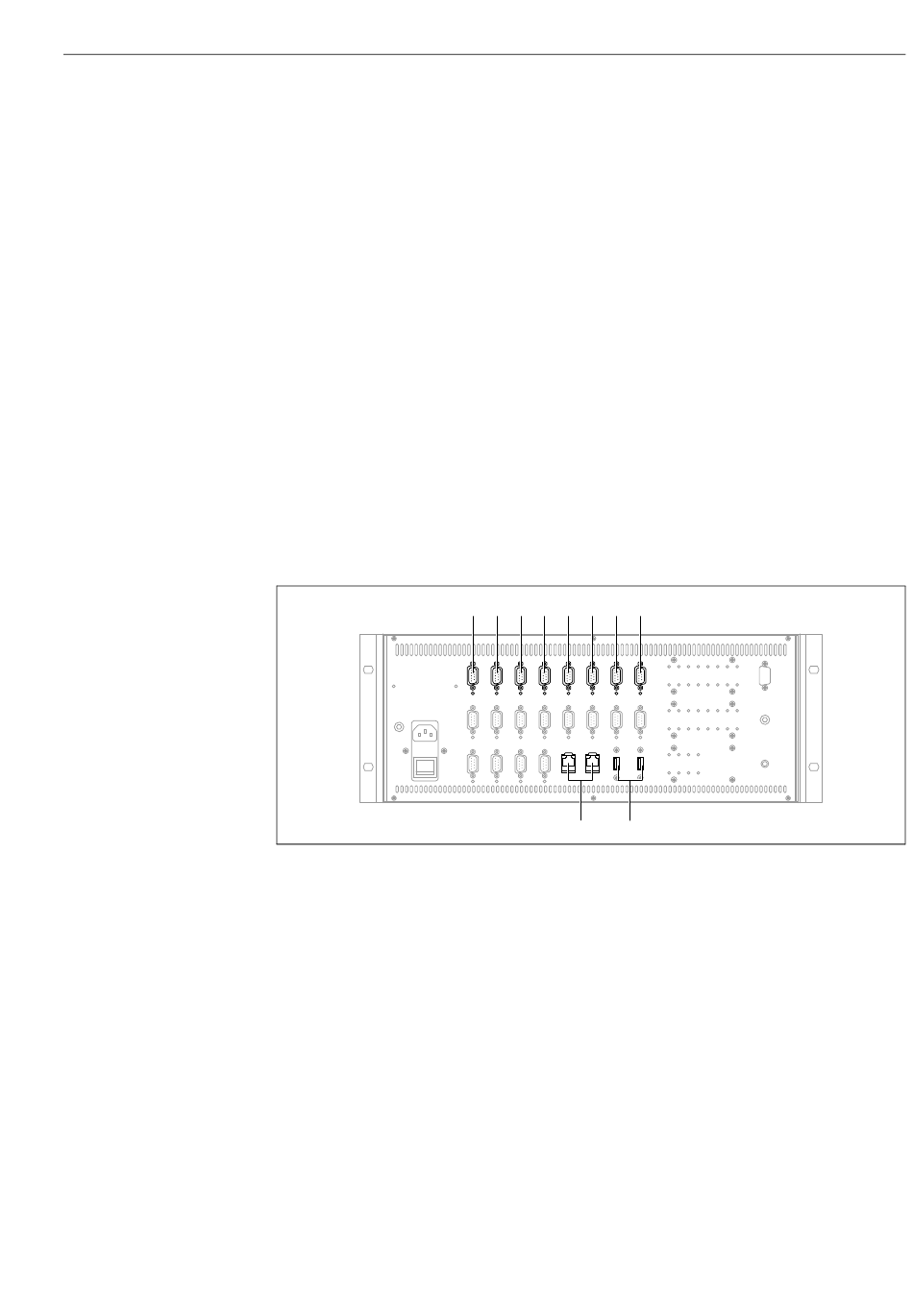

FUSE HBC T3A15 250V
1 SAAB TRL2
2 Ethernet (OPC)
3 ENRAF BPM
4 DCS (MODBUS)
5 MODBUS-Tankmessgeräte
6 ENRAF CIU 858
7 WHESSOE 550
8 VAREC MARK/SPACE
9 ETHERNET
10 USB
1 2 3 4 5 6 7 8
COM 13 COM 14 COM 15 COM 16 COM 17 COM 17 COM 18 COM 19 COM 20
COM 5 COM 6 COM 7 COM 8 COM 9 COM 10 COM 11 COM 12 COM 12
NETWORK NETWORK USB 1 USB 2
COM 1 COM 2 COM 3 COM 4
1 2
9 10
VGA
Rx
13 14 15 16 17 18 19 20
Tx
AUDIO
Rx
5 6 7 8 9 10 11 12
Tx
Rx
POWER
1 2 3 4
Tx
Übersicht
A0047372
