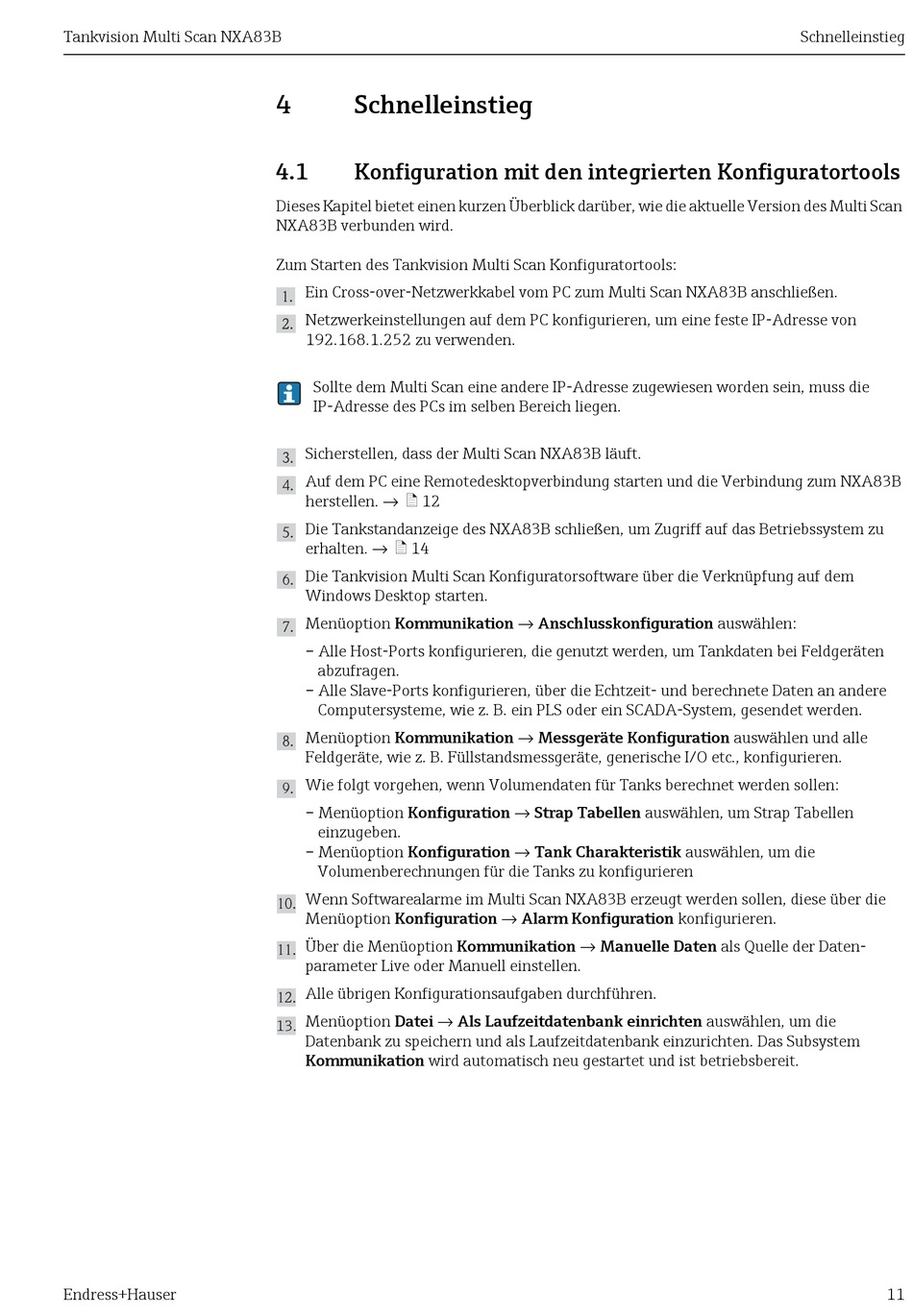

Schnelleinstieg

4.1

Konfiguration mit den integrierten Konfiguratortools

Dieses Kapitel bietet einen kurzen Überblick darüber, wie die aktuelle Version des Multi Scan
NXA83B verbunden wird.
Zum Starten des Tankvision Multi Scan Konfiguratortools:
Ein Cross-over-Netzwerkkabel vom PC zum Multi Scan NXA83B anschließen.
Netzwerkeinstellungen auf dem PC konfigurieren, um eine feste IP-Adresse von
192.168.1.252 zu verwenden.
Sollte dem Multi Scan eine andere IP-Adresse zugewiesen worden sein, muss die
IP-Adresse des PCs im selben Bereich liegen.
Sicherstellen, dass der Multi Scan NXA83B läuft.
Auf dem PC eine Remotedesktopverbindung starten und die Verbindung zum NXA83B
4.
herstellen. → ä 12
Die Tankstandanzeige des NXA83B schließen, um Zugriff auf das Betriebssystem zu
5.
erhalten. → ä 14
Die Tankvision Multi Scan Konfiguratorsoftware über die Verknüpfung auf dem
6.
Windows Desktop starten.
Menüoption Kommunikation → Anschlusskonfiguration auswählen:
7.
– Alle Host-Ports konfigurieren, die genutzt werden, um Tankdaten bei Feldgeräten
abzufragen.
– Alle Slave-Ports konfigurieren, über die Echtzeit- und berechnete Daten an andere
Computersysteme, wie z. B. ein PLS oder ein SCADA-System, gesendet werden.
Menüoption Kommunikation → Messgeräte Konfiguration auswählen und alle
8.
Feldgeräte, wie z. B. Füllstandsmessgeräte, generische I/O etc., konfigurieren.
Wie folgt vorgehen, wenn Volumendaten für Tanks berechnet werden sollen:
9.
– Menüoption Konfiguration → Strap Tabellen auswählen, um Strap Tabellen
einzugeben.
– Menüoption Konfiguration → Tank Charakteristik auswählen, um die
Volumenberechnungen für die Tanks zu konfigurieren
Wenn Softwarealarme im Multi Scan NXA83B erzeugt werden sollen, diese über die
10.
Menüoption Konfiguration → Alarm Konfiguration konfigurieren.
Über die Menüoption Kommunikation → Manuelle Daten als Quelle der Daten-
11.
parameter Live oder Manuell einstellen.
Alle übrigen Konfigurationsaufgaben durchführen.
12.
Menüoption Datei → Als Laufzeitdatenbank einrichten auswählen, um die
13.
Datenbank zu speichern und als Laufzeitdatenbank einzurichten. Das Subsystem
Kommunikation wird automatisch neu gestartet und ist betriebsbereit.
