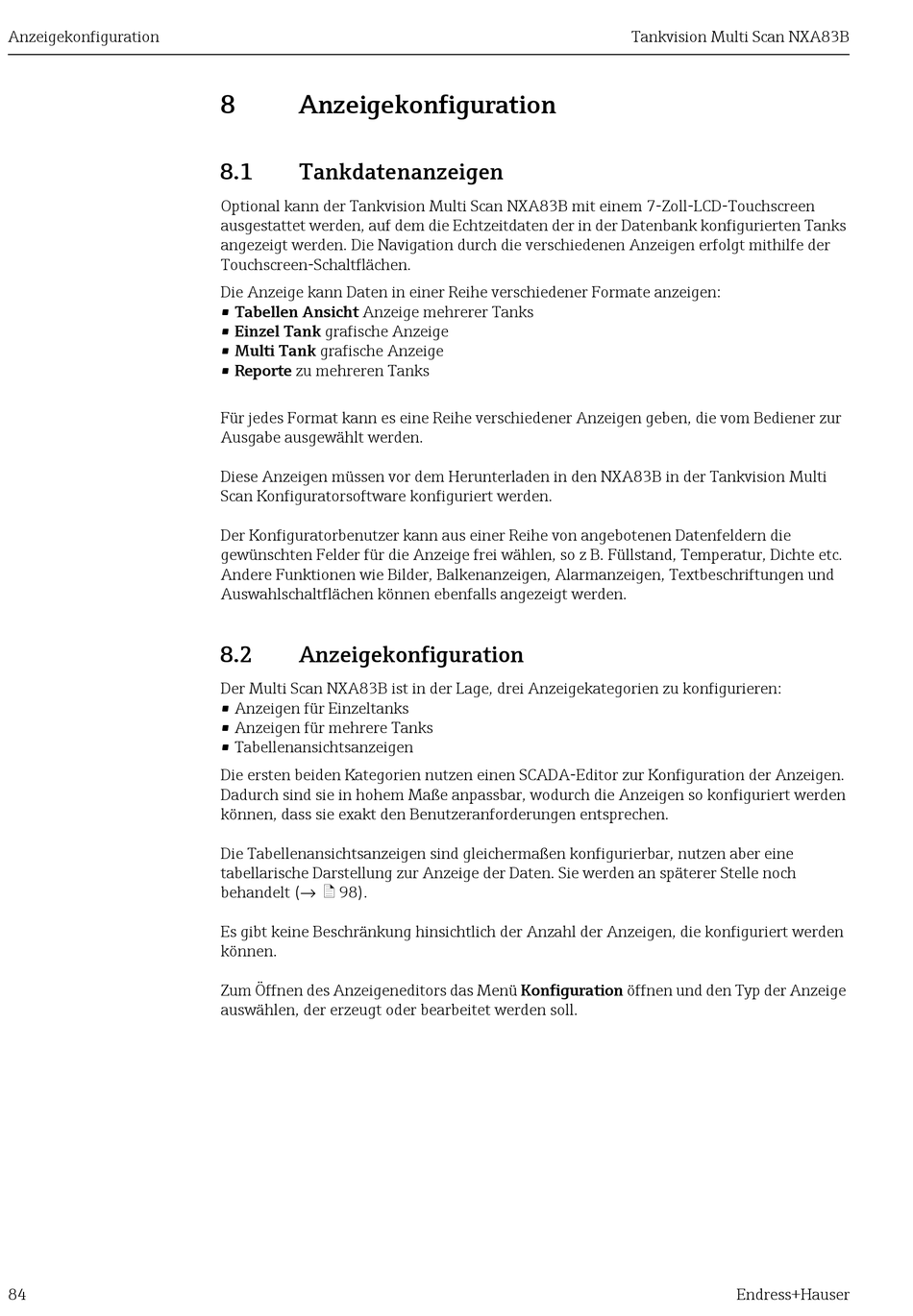

8 Anzeigekonfiguration
8.1

Tankdatenanzeigen

Optional kann der Tankvision Multi Scan NXA83B mit einem 7-Zoll-LCD-Touchscreen
ausgestattet werden, auf dem die Echtzeitdaten der in der Datenbank konfigurierten Tanks
angezeigt werden. Die Navigation durch die verschiedenen Anzeigen erfolgt mithilfe der
Touchscreen-Schaltflächen.
Die Anzeige kann Daten in einer Reihe verschiedener Formate anzeigen:
• Tabellen Ansicht Anzeige mehrerer Tanks
• Einzel Tank grafische Anzeige
• Multi Tank grafische Anzeige
• Reporte zu mehreren Tanks
Für jedes Format kann es eine Reihe verschiedener Anzeigen geben, die vom Bediener zur
Ausgabe ausgewählt werden.
Diese Anzeigen müssen vor dem Herunterladen in den NXA83B in der Tankvision Multi
Scan Konfiguratorsoftware konfiguriert werden.
Der Konfiguratorbenutzer kann aus einer Reihe von angebotenen Datenfeldern die
gewünschten Felder für die Anzeige frei wählen, so z B. Füllstand, Temperatur, Dichte etc.
Andere Funktionen wie Bilder, Balkenanzeigen, Alarmanzeigen, Textbeschriftungen und
Auswahlschaltflächen können ebenfalls angezeigt werden.
8.2 Anzeigekonfiguration
Der Multi Scan NXA83B ist in der Lage, drei Anzeigekategorien zu konfigurieren:
• Anzeigen für Einzeltanks
• Anzeigen für mehrere Tanks
• Tabellenansichtsanzeigen
Die ersten beiden Kategorien nutzen einen SCADA-Editor zur Konfiguration der Anzeigen.
Dadurch sind sie in hohem Maße anpassbar, wodurch die Anzeigen so konfiguriert werden
können, dass sie exakt den Benutzeranforderungen entsprechen.
Die Tabellenansichtsanzeigen sind gleichermaßen konfigurierbar, nutzen aber eine
tabellarische Darstellung zur Anzeige der Daten. Sie werden an späterer Stelle noch
behandelt (→ ä 98).
Es gibt keine Beschränkung hinsichtlich der Anzahl der Anzeigen, die konfiguriert werden
können.
Zum Öffnen des Anzeigeneditors das Menü Konfiguration öffnen und den Typ der Anzeige
auswählen, der erzeugt oder bearbeitet werden soll.
