Mechanik
6.4.7 Systemaufbau mit mehreren Modulträgern
Mehrere BPX Modulträger können zu einem Gesamtsystem aufgebaut und
verbunden werden. Dazu müssen die Modulträger einzeln mit der gleichen
Spannungsquelle versorgt und mit dem Verbindungskabel KAB272-2 oder -5
verbunden werden. Ein Gateway-Modul zum PC oder Prüfstand ist nötig, um
bis zu 24 Module zu verbinden. Größere Aufbauten müssen über Ethernet
PTPv2 synchronisiert werden.
KAB272-2 oder -5

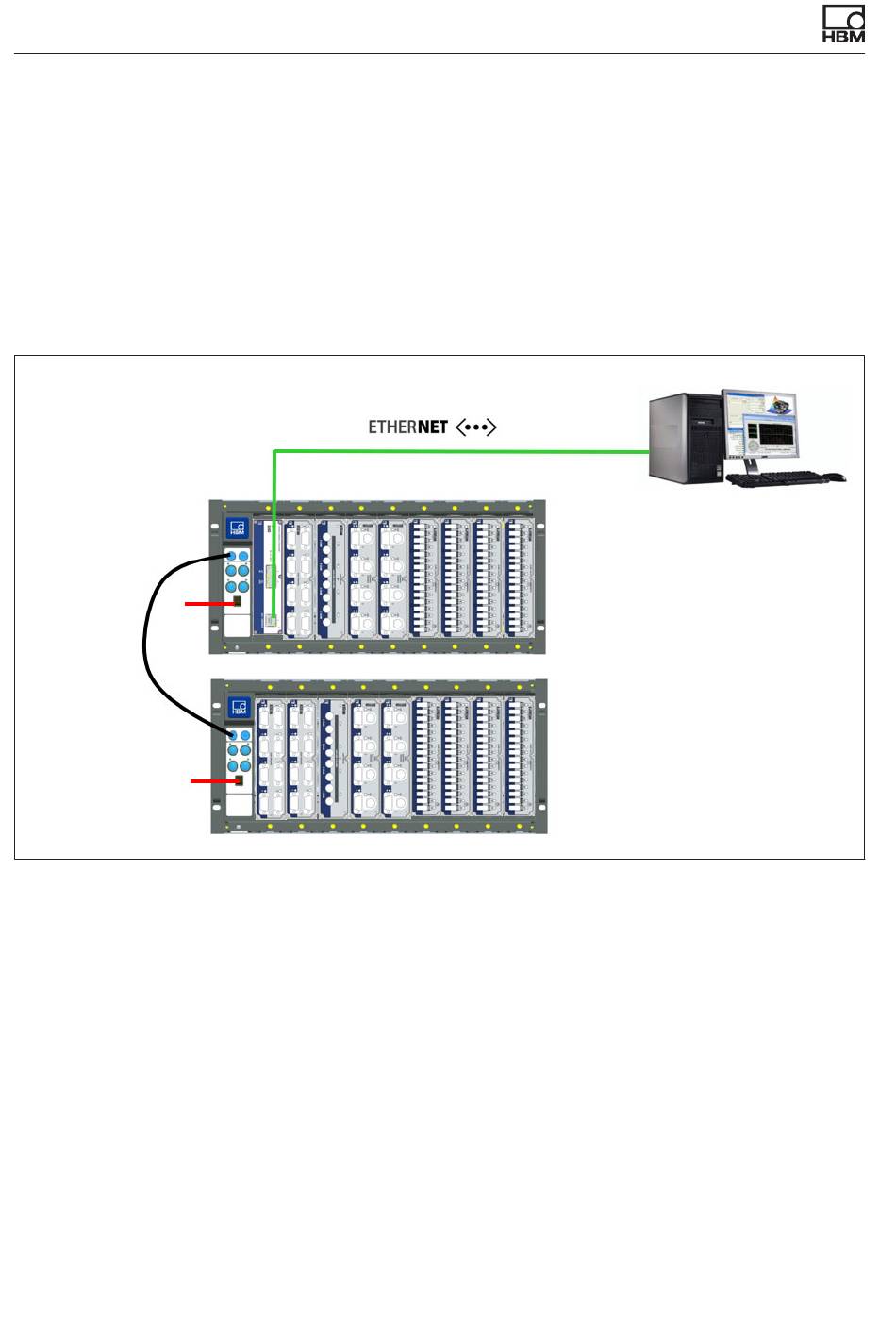

Abb. 6.21 Synchronisieren mehrerer Modulträger
54
A02322_24_G00_01 HBM: public
QuantumX
Gateway: CX27C, MX471C
8 x MX
QuantumX
9 x MX...
Max: 24 Module
QuantumX
