Aufnehmeranschluss
9.20 Thermoelemente
Thermoelemente werden von folgenden Modulen unterstützt: MX840B,
MX440B, MX1609KB, MX1609TB.
Das Modul MX1609KB unterstützt nur Thermoelemente Typ K; das Modul
MX1609TB den Typ T (siehe Seite 103). In diesen Modulen ist die nötige Ver­
gleichsmessstelle hinter jeder Buchse direkt im Modul integriert.
Bei MX840B und MX440B muss eine kleine Einsteckplatine (1-THERMO-MX­
BOARD), die als Vergleichsmessstelle dient, in den SubHD­Stecker integriert
werden (siehe nachfolgende Seite). Die vorkonfektionierten Signalkonditionier­
module SCM-TCK oder TCJ adaptieren SubHD-15 auf Thermo-Mini Buchse.

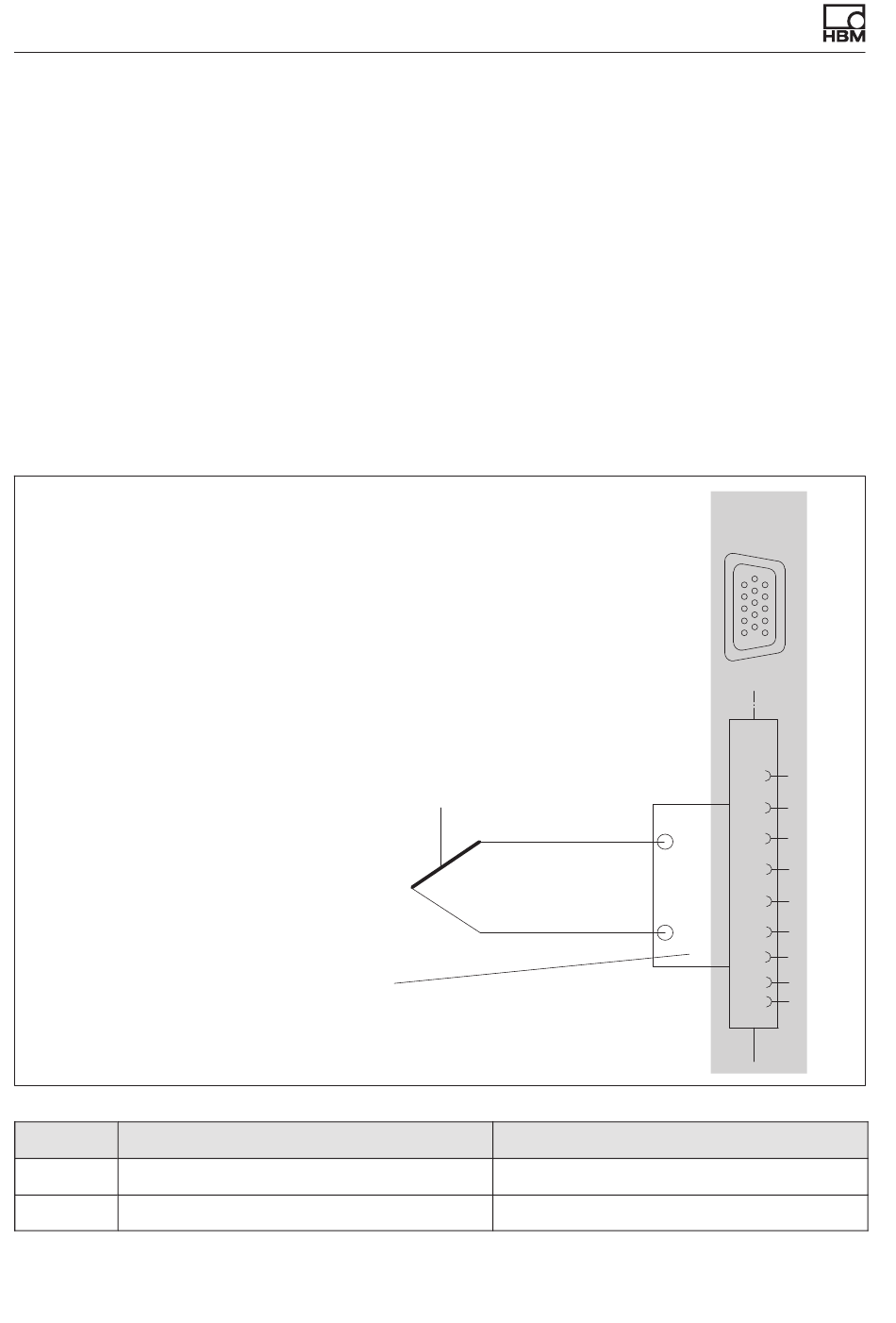

Anschluss bei MX840B, MX440B
Maximale Eingangsspannung gegen Gehäuse
und Versorgungsmasse: "60 V
1-THERMO-MX BOARD
(wird im SubHD-Anschlussstecker verlötet und enthält
ein Kaltstellen-Kompensationselement und TEDS)
Typ Thermomaterial 1 (+)
J Eisen
K Nickel-Chrom (Aderfarbe grün)
138
Thermoelement
A02322_24_G00_01 HBM: public
Thermomaterial 2 (-)
Kupfer-Nickel
Nickel-Aluminium (Aderfarbe weiß)
6
1 11
5 15
10
-
+
