10.4 MX879B Multi-I/O-Modul
Das Modul MX879B ist ein Multi-I/O-Modul mit acht Analogausgängen und
32 digitalen I/Os, die über Steckklemmen an der Frontseite abgreifbar sind.
MX879B
Digitale Ein‐/Ausgänge Analogausgänge

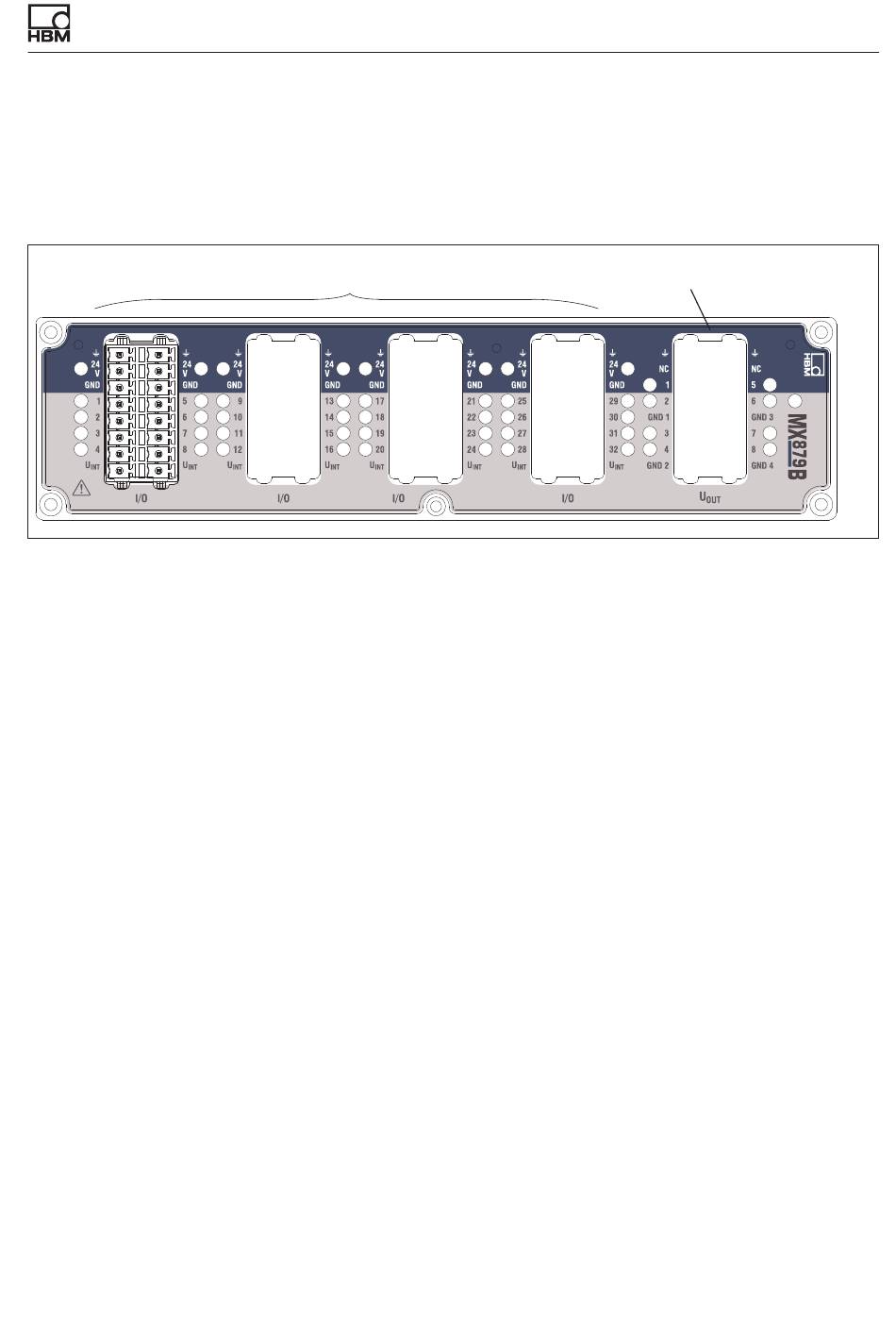

Abb. 10.3 Frontansicht MX879B
Jeweils zwei Analogausgänge (1 und 2; 3 und 4 etc.) liegen auf gleichem Mas­
sepotenzial, bei den anderen besteht die Potenzialtrennung untereinander und
zur Spannungsversorgungs-Masse.
Die Module können alle Signale, die isochron auf dem IEEE1394b FireWire zur
Verfügung stehen, empfangen.
Die Einstellung dazu wird mit dem MX-Assistent durchgeführt. Vor der Ausgabe
am Analogausgang durchläuft das Signal eine vom Nutzer parametrierte Aus­
gangskennlinie (2-Punkt Skalierung) und ein vom Nutzer parametriertes Filter.
Zusätzlich wird die Rate für den DAC durch Interpolation auf 96 kS/s heraufge­
setzt.
Die Funktionen des MX879B entsprechen denen des MX878B.
Zusätzlich gibt es beim MX879B die Funktion der Grenzwertüberwachung.
Grenzwertüberwachung
Die Grenzwerteinheit besteht aus acht Grenzwertschaltern mit denen acht
Signale überwacht werden können. Als Eingangssignal kann jedes systemweit
verfügbare Signal dienen.
