3.3
Installationshinweise zur Spannungsversorgung
3.4
Rundschraubsystem M12
3.5
PIN-Belegung
8014464/1EF3/2021-12-13 | SICK
Irrtümer und Änderungen vorbehalten

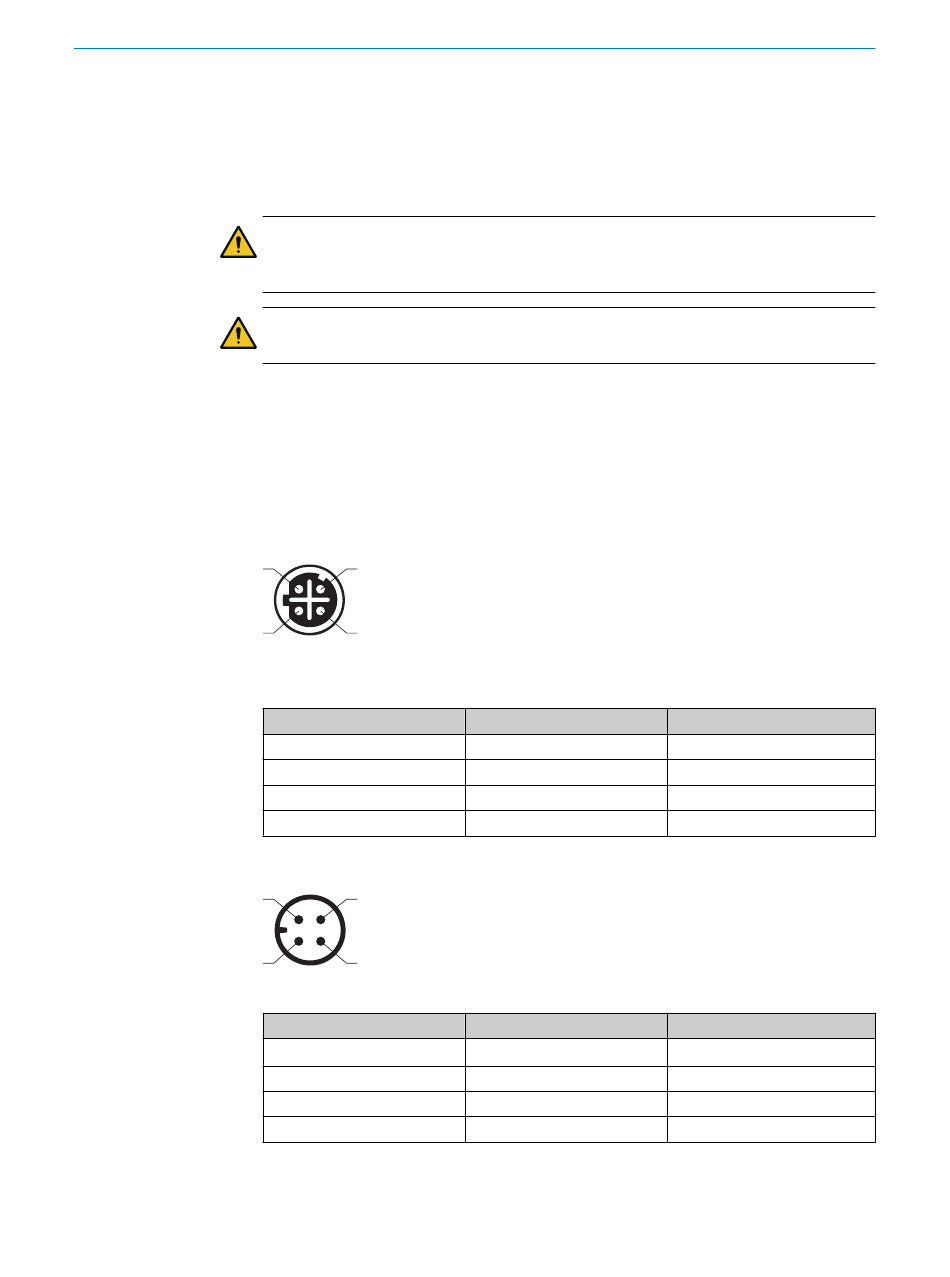

Die Zuführung der Versorgungsspannung erfolgt im Allgemeinen über eine separate
Leitung und wird nicht als Linienstruktur ausgelegt. Soll für die Spannungsversorgung
ebenfalls eine Struktur als Bus verwendet werden, gilt folgende Einschränkung:
VORSICHT
Max. Stromfluss über die Stecker bzw. Anschlussleiste im Bus- Anschlussadapter ist
begrenzt auf 2 A.
VORSICHT
Max. Anzahl der Encoder in Reihenschaltung beträgt 10.
Anschluss über 3 x Rundschraubsystem M12.
Anzugsmoment M12-Stecker: 0,4 Nm ... 0,5 Nm
Dose, M12, 4-polig, D-codiert
2
3
1
4
Abbildung 1: Port 1 und 2
Port 1, Port 2
PIN
1
2
3
4
Stecker, M12, 4-polig, A-codiert
1
4
2
3
Versorgungsspannung
PIN
1
2
3
4
Signal
TXD+
TXD-
RXD+
RXD-
Signal
V
CC
Warnung! Nicht benutzen.
GND
Warnung! Nicht benutzen.
M O N T A G E A N L E I T U N G | AFS/AFM60 EtherNet/IP
MONTAGEANLEITUNG
Farbe der Adern
Weiß/orange
Orange
Weiß/grün
Grün
Farbe der Adern
Braun
Weiß
Blau
Schwarz
5
