3.7
AFS/AFM60 EtherNet/IP Gerätehandling im Netzwerk
3.7.1
Dec-Switches
8014464/1EF3/2021-12-13 | SICK
Irrtümer und Änderungen vorbehalten
Bedeutung der Status-LED Link 2
Status LED
Aus
Grün leuchtend
Gelb
Grün blinkend
Gelb blinkend
Sehr geehrter Kunde,
bitte downloaden Sie die Betriebsanleitung und das EDS-File des AFS/ AFM60 Ether‐
Net/IP von unserer Homepage www.sick.com. Hierzu geben Sie bitte die siebenstellige
Artikelnummer Ihres Encoders direkt in das Feld „Suchen" auf der Startseite ein.
Klicken Sie dann auf das entsprechende Suchergebnis und Sie werden zu sämtlichen
Informationen und Dateien für Ihr Gerät weitergeleitet.
Folgende Encodermerkmale können auch über die Hardware konfiguriert werden:
•
IP-Adresse
•
Presetfunktion
Um eine dieser Funktionen ausführen zu können, sind folgende Maßnahmen erforder‐
lich
•
Schraubkappe auf der Encoderrückseite entfernen
2
3
Net
Mod
Link 1
4
GND
x10
Port
1
0
x100

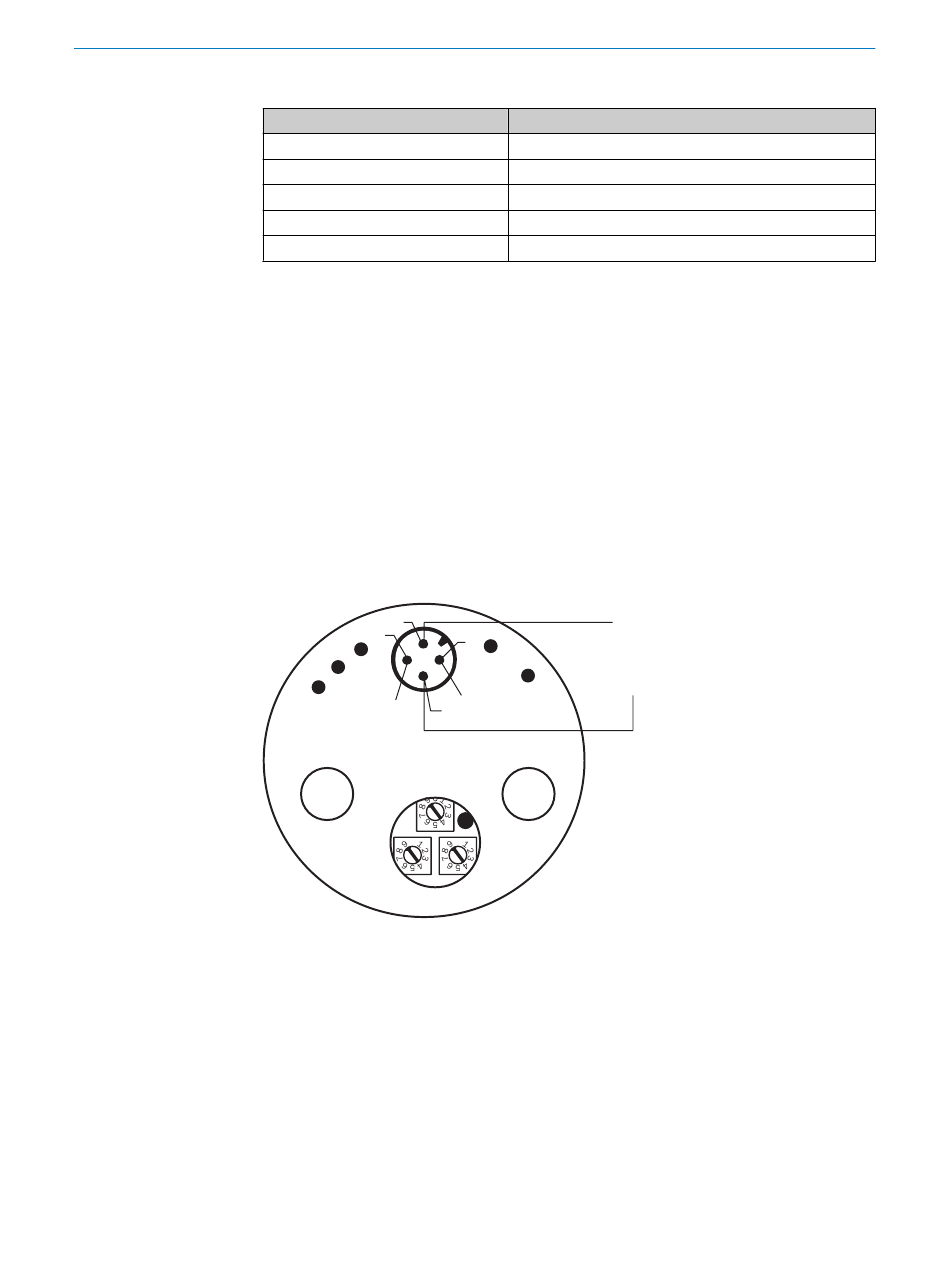

Drehschalter für IP-Adresse, Einerstelle, Zehnerstelle und Hunderterstelle
•
Adressvergabebereich von 1–254
Beispiel: voreingestellte IP-Adresse:
192.168.1.123 (die letzten 3 Stellen sind vom Anwender frei wählbar)
Dec-Switch x 1 = Einerstelle > 7
Dec-Switch x 10 = Zehnerstelle > 5
Dec-Switch x 100 = Hunderterstelle > 1
192.168.1.157
Beschreibung
Keine Verbindung / Versorgungsspannung aus
Link
Anschluss gestört
Anschluss aktiv
Kollision
a
1
WARNING
Encoder
DO NOT
USE
Link 2
10–30 V DC
P
ort 2
0
x1
M O N T A G E A N L E I T U N G | AFS/AFM60 EtherNet/IP
MONTAGEANLEITUNG
