MONTAGEANLEITUNG

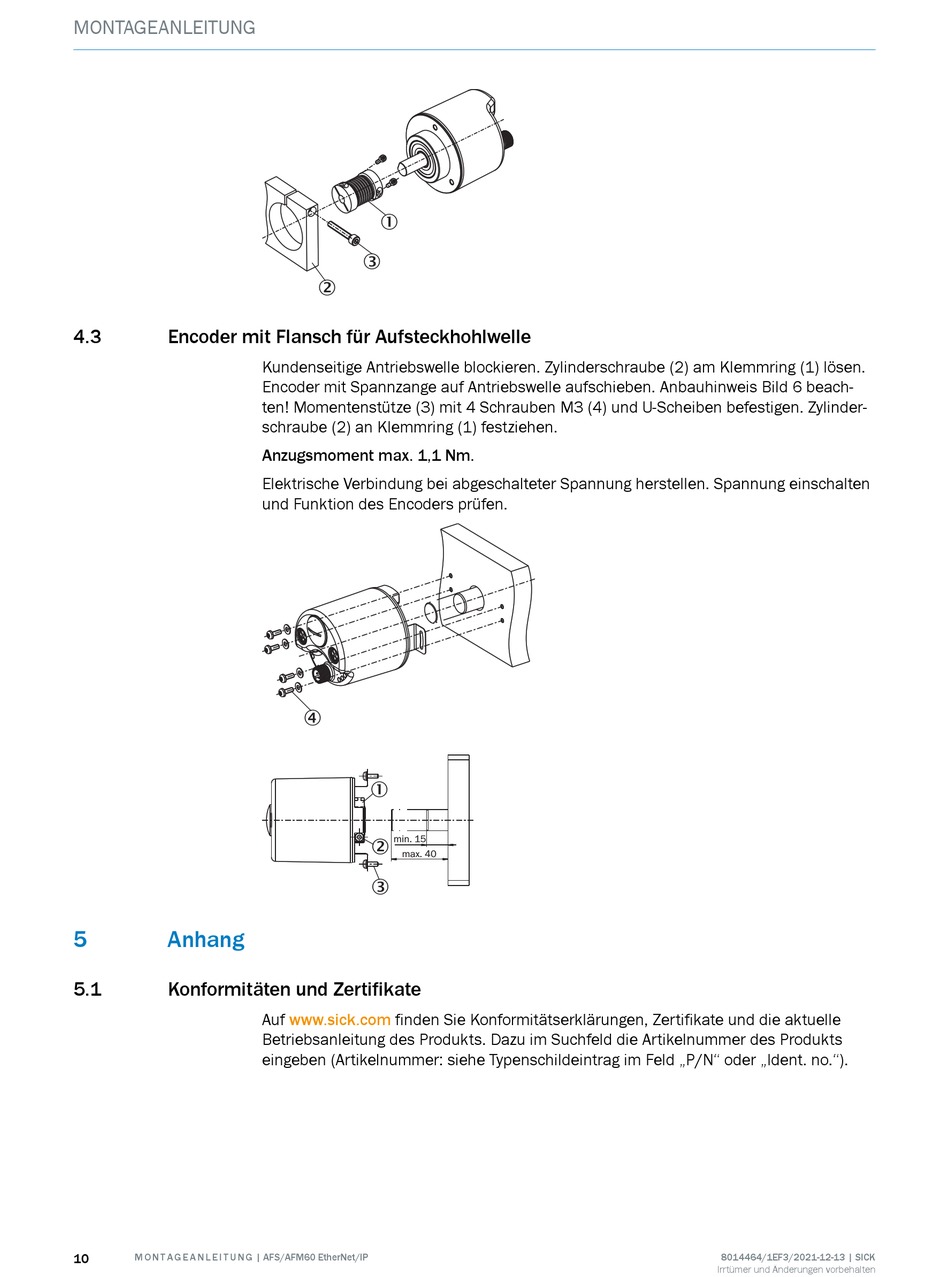

4.3
Encoder mit Flansch für Aufsteckhohlwelle
5
Anhang
5.1
Konformitäten und Zertifikate
10
M O N T A G E A N L E I T U N G | AFS/AFM60 EtherNet/IP
1
3
2
Kundenseitige Antriebswelle blockieren. Zylinderschraube (2) am Klemmring (1) lösen.
Encoder mit Spannzange auf Antriebswelle aufschieben. Anbauhinweis Bild 6 beach‐
ten! Momentenstütze (3) mit 4 Schrauben M3 (4) und U-Scheiben befestigen. Zylinder‐
schraube (2) an Klemmring (1) festziehen.
Anzugsmoment max. 1,1 Nm.
Elektrische Verbindung bei abgeschalteter Spannung herstellen. Spannung einschalten
und Funktion des Encoders prüfen.
4
1
min. 15
2
max. 40
3
Auf
www.sick.com
finden Sie Konformitätserklärungen, Zertifikate und die aktuelle
Betriebsanleitung des Produkts. Dazu im Suchfeld die Artikelnummer des Produkts
eingeben (Artikelnummer: siehe Typenschildeintrag im Feld „P/N" oder „Ident. no.").
8014464/1EF3/2021-12-13 | SICK
Irrtümer und Änderungen vorbehalten
