Seiten- und Rückansicht

Seitenansicht

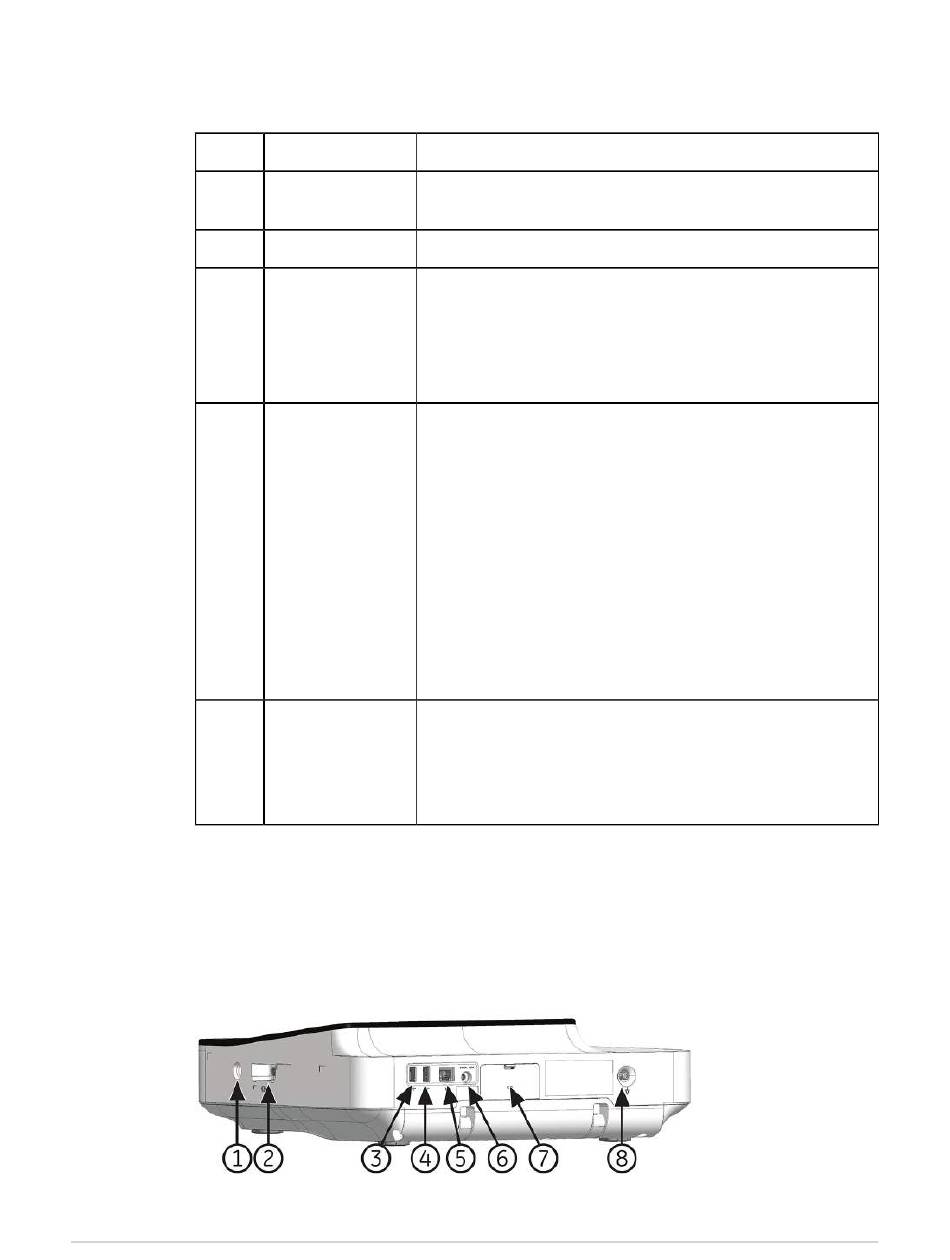

Die folgende Abbildung ist ein Beispiel für den MAC 5 A4. Die Angaben in der Tabelle
gelten für alle MAC 5-Geräte.
5864335-022-1
Beschreibung
Display und Zeigt Kurven- und Textdaten an. Der Touchscreen dient Ihnen zur
Touchscreen direkten Interaktion mit dem Gerät durch Berührung.
Betriebsschalter Schaltet das Gerät ein oder aus.
Betriebsstrom-LED Zeigt an, ob das Gerät ein- oder ausgeschaltet ist.
• Grünes Licht – eingeschaltet.
• Kein Licht – ausgeschaltet.
• Grünes Blinklicht – Standby-Modus.
Batterie-LED Batteriestatus:
• Im Abstand von zwei Sekunden blinkendes gelbes Licht – Batterie
wird aufgeladen.
• Im Abstand von einer Sekunde blinkendes gelbes Licht –
Batterieladung ist kritisch niedrig.
• Im Abstand von einer halben Sekunde blinkendes gelbes Licht –
ein Kommunikationsfehler der Batterie liegt vor.
• Kein Licht – die Batterie ist vollständig geladen oder nicht
eingelegt oder entlädt sich.
Der detaillierte Batteriestatus wird in der Statusleiste des
Erfassungsbildschirms angezeigt, siehe
Netzstrom-LED Netzstromstatus:
• Grünes Licht – das Gerät ist eingesteckt und wird mit Strom
versorgt.
• Kein Licht – das Gerät ist nicht an das Stromnetz angeschlossen.
MAC ™ 5 A4/MAC
Batteriestatus auf seite
™ 5 A5/MAC ™ 5 Lite
Produktübersicht
19.
