Name im Menü
Symmetrischer Alarm
Gerätefehler
Sammelalarm
Messung beendet
Gerät inaktiv
DC-Verl. Alarm

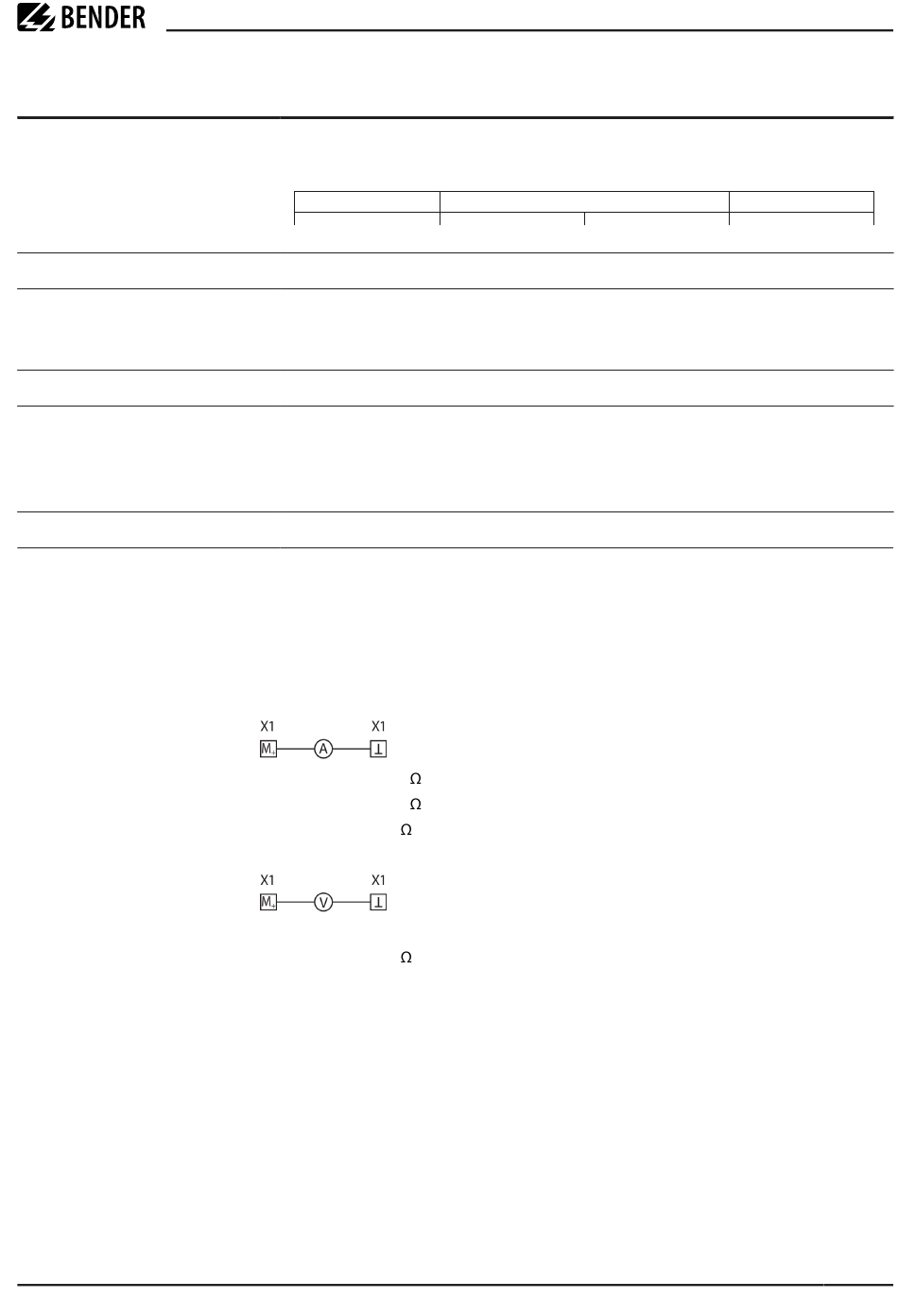

8.2.1.10.4 Analoger Ausgang
Der analoge Ausgang ist mit den folgenden Parametern konfigurierbar:
Menüpunkt: Modus
Der Betriebsmodus des analogen Ausgangs hat folgende Werte:
Stromausgang
• 0-20 mA
• 4-20 mA
• 0-400 µA
Spannungsausgang
• 0-10 V
• 2-10 V
Beschreibung
Zustandswechsel des Ausgangs bei einem Widerstandsverhältnis zwischen DC+
und DC− von 25 % bis 75 %.
DC+ alarm
0%
Zustandswechsel des Ausgangs bei einem internen Fehler des Gerätes.
Zustandswechsel des Ausgangs bei allen auftretenden Alarm- und
Fehlermeldungen (Iso. Alarm 1 & 2, DC−/DC+ Alarm, Symmetrischer Alarm,
Anschluss- und Gerätefehler).
Zustandswechsel des Ausgangs am Ende der initialen Messung.
Initialwert: Wird das Gerät inaktiv, erfolgt die Anzeige des maximalen Messwerts
des Messbereichs und die Rücknahme aller Isolationsfehler.
Zustand halten: Wird das Gerät inaktiv, erfolgt die Anzeige des Messwerts und der
Isolationsfehler, die zum Zeitpunkt des Inaktivwerdens aktuell waren.
Zustandswechsel des Ausgangs bei einer DC-Verlagerungsspannung.
Zulässige Bürde ≤ 600
Zulässige Bürde ≤ 600
Zulässige Bürde ≤ 4 k
Zulässige Bürde ≥ 1 kΩ
Zulässige Bürde ≥ 1 k
symmetric alarm
25% 50%
isoRW685W-D_D00178_08_M_XXDE/04.2024
ISOMETER® isoRW685W–D
DC– alarm
75% 100%
