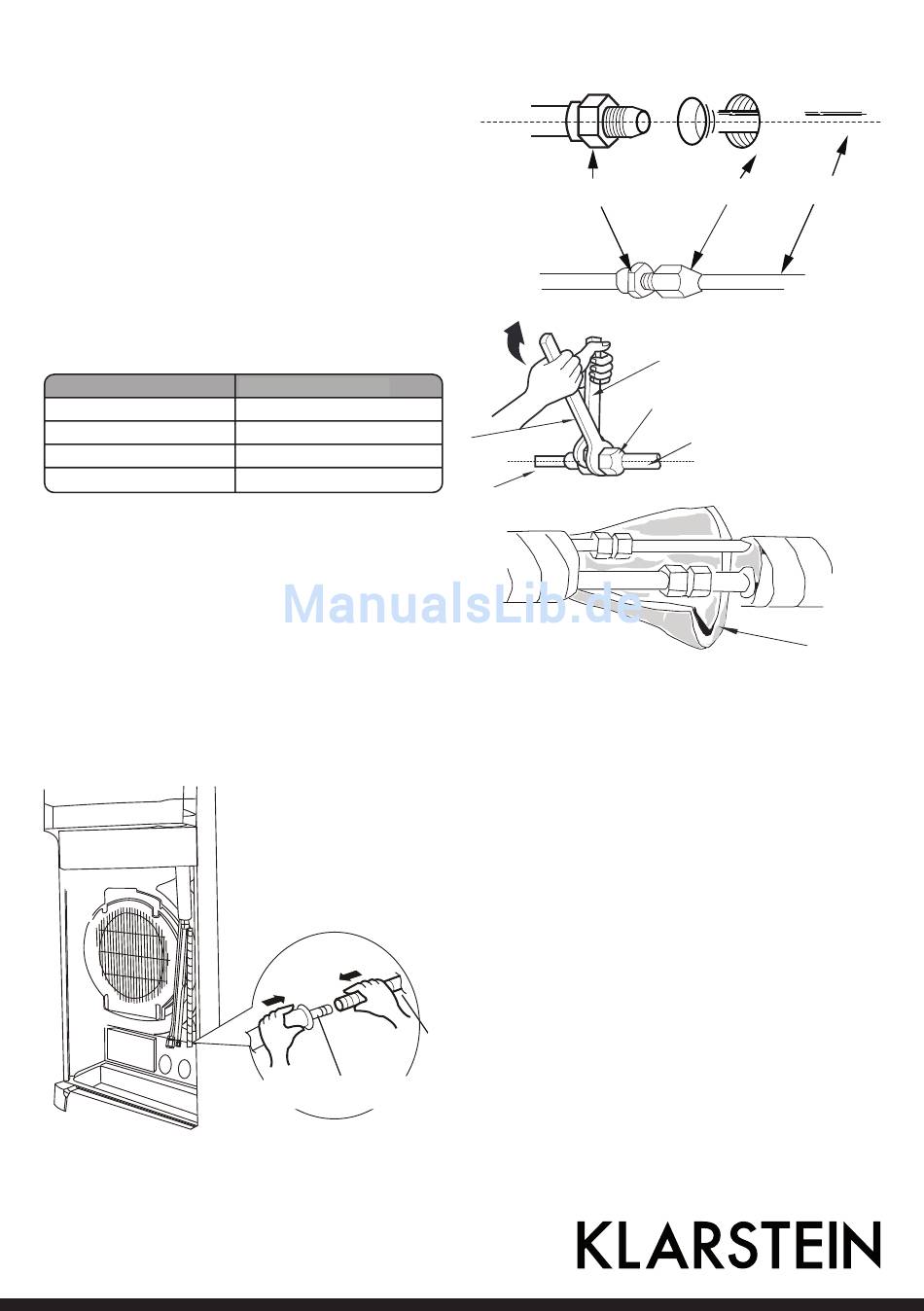

2. Die Leitungsverbindung zur Einströmdüse
führen.
3. Die Überwurfmutter mit der Hand leicht
anziehen.
4. Stellen Sie den Drehmoment nach der
Tabelle unten ein. Den Maulschlüssel
an die Leitungsverbindung und den
Drehmomentschlüssel an die Überwurfmutter
anlegen. Die Überwurfmutter mit dem
Drehmomentschlüssel festziehen.
Φ 6.35 (1/4")
Φ 9.52 (3/8")
Φ 12.70 (1/2")
Φ 15.88 (5/8")
5. Stülpen Sie über die Innenleitung und das Glied
der Verbindungsleitung einen Isolierschlauch und
umwickeln Sie es mit Isolierband.
Schritt 5: Montage der Ablaufleitung
1.
Den Ablaufschlauch mit der Ablaufleitung verbinden.
25
Tightening torque (N . m)
Drehmoment
15.7 (1.6kg.m)
29.4 (3.0kg.m)
49.0 (5.0kg.m)
73.6 (7.5kg.m)
outlet pipe
Ablaufleitung
pipe joint
Verbindung
drain hose
Ablaufschlauch
union nut pipe
Überwurfmutter
open-end wrench
Maulschlüssel
Überwurfmutter
union nut
pipe
Leitung
Isolierschlauch
Leitung
