Klarstein AERO RING SMART Bedienungsanleitung
Verwandte Anleitungen für Klarstein AERO RING SMART
Inhaltszusammenfassung für Klarstein AERO RING SMART

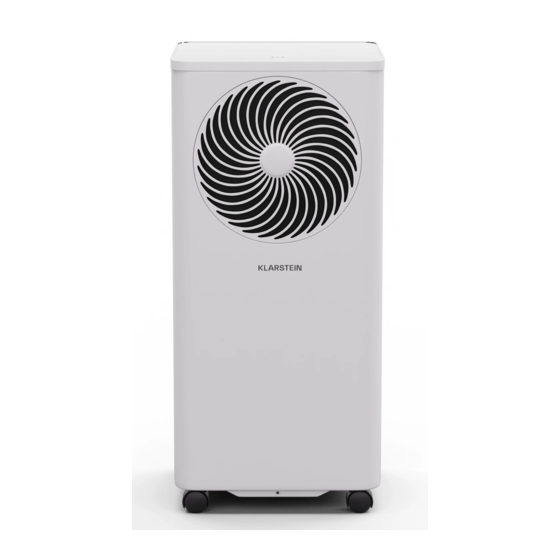

- Seite 1 AERO RING SMART Mobiles Klimagerät Mobile air conditioner 10046095 100469096 10046097 10046098 www.klarstein.com...
-
Seite 3: Inhaltsverzeichnis
Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten. -
Seite 4: Warnhinweise
WARNHINWEISE WARNUNG: Das Klimagerät verwendet das entflammbare Kältemittel R290. Das Klimagerät mit R290-Kältemittel kann bei unsachgemäßer Handhabung ernsthafte Verletzungen am menschlichen Körper oder an umliegenden Gegenständen verursachen. Der für die Installation, den Betrieb, die Reparatur und die Lagerung dieses Klimageräts erforderliche Raum muss den Angaben in der folgenden Tabelle entsprechen: Kältemittel Inhalt Raumfläche... -
Seite 5: Sicherheitshinweise
Symbol Hinweis Erklärung Dieses Symbol weist darauf hin, dass das Gerät von Servicepersonal unter VORSICHT Bezugnahme auf die Bedienungsanleitung gehandhabt werden sollte. Dieses Symbol zeigt an, dass Informatio- nen verfügbar sind, wie beispielsweise die VORSICHT Bedienungsanleitung oder die Installati- onsanleitung. SICHERHEITSHINWEISE •... - Seite 6 • Berühren Sie nicht die schwingenden Lamellen, da dadurch Ihre Finger nass werden und die Antriebsteile der Lamellen beschädigt werden können. • Versuchen Sie keinesfalls, das Gerät selbst zu reparieren. Sie könnten sich dabei verletzen oder weitere Fehlfunktionen verursachen. • Schalten Sie während eines Gewitters den Hauptschalter aus, um Schäden am Gerät zu vermeiden.
-
Seite 7: Geräteübersicht
GERÄTEÜBERSICHT Bedienfeld Luftauslass Vorderseite Oberer Luftfilter Oberer Lufteinlass hinter dem Gitter Netzkabelhalter Ablassöffnung Luftauslass Unterer Lufteinlass Luftauslass für Bodenwanne... -
Seite 8: Bedienelemente
BEDIENELEMENTE Bedienfeld Ein-/ Ausschalttaste Ventilatorgeschwindigkeitstaste Temperatur erhöhen/ senken Zwischen Grad Celsius und Grad Fahrenheit wechseln Modus WLAN Temperaturanzeige Fernbedienung... -
Seite 9: Verwendung
Verwendung Temperaturanzeige • Wenn im Kühlmodus die Taste oder gedrückt wird, wird die Temperatureinstellung angezeigt und kann angepasst werden. • Im Auto- und Kühlmodus zeigt die Temperaturanzeige die eingestellte Temperatur an. • Im Luftentfeuchtungs- und Ventilationsmodus zeigt die Temperaturanzeige die Raumtemperatur an. Funktionstasten Zum Starten und Stoppen diese Taste drücken. -
Seite 10: Bedienung
BEDIENUNG WARNUNG Die Nichtbeachtung der folgenden Vorsichtsmaßnahmen kann zu einem Stromschlag, Brand oder Verletzungen führen. 1. Der Netzstecker muss an eine ordnungsgemäß installierte und geerdete Steckdose angeschlossen werden. 2. Verwenden Sie kein Verlängerungskabel oder einen Netzadapter mit diesem Gerät. Vor der Inbetriebnahme Wählen Sie einen geeigneten Standort und achten Sie darauf, dass sich das Gerät in der Nähe einer Steckdose befindet. -
Seite 11: Zubehör
Automatische Neustart-Funktion Wenn die Stromzufuhr zum Gerät unterbrochen wird, startet das Gerät in dem Modus/ den Einstellungen, die zuletzt verwendet wurden, sobald die Stromversor- gung wiederhergestellt ist. Der Kompressor läuft nach 4 Minuten wieder an. Einstellen: Drücken Sie die Taste SLEEP innerhalb von 5 Sekunden 10 Mal, der Signalton ertönt 4 Mal. -
Seite 12: Installation
INSTALLATION Sicherheitsregeln für die Installation von Klimaanlagen • Die Brandschutzausrüstung muss vor der Installation vorbereitet werden. • Stellen Sie sicher, dass der Installationsort gut belüftet ist (offene Türen und Fenster). • In dem Bereich, in dem sich R290-Kältemittel befindet, sind keine Zündquellen, Rauchen und Telefongespräche erlaubt. - Seite 13 Leitfaden • Der Anwender muss über eine geeignete Stromversorgung verfügen, die mit der auf dem Typenschild des Klimagerätes angegebenen Netzspannung übereinstimmt. • Er muss eine geeignete und effiziente Erdungssteckdose verwenden, die mit dem Stecker des Klimageräts übereinstimmt. • Das Gerät muss in Übereinstimmung mit den nationalen Vorschriften installiert werden.
- Seite 14 Installation des Abluftkanals • Im Kühl- und Entfeuchtungsbetrieb muss der Abluftkanal installiert werden, während im Ventilatorbetrieb der Abluftkanal nicht benötigt wird. • Je nach Bedarf kann der Abluftkanal leicht zusammengedrückt und gedehnt werden, er kann jedoch nicht beliebig verlängert und geknickt werden. •...
- Seite 15 Den Abluftschlauch in einem Fenster installieren Entfernen Sie das Gerät mit dem geschlossenen Abluftkanal neben dem Fenster und verbinden Sie dann den Adapte rB (flache Öffnung) des Abluftkanals mit dem Fenster. (Abb.E) Den Abluftschlauch in der Wand installieren Bereiten Sie ein Loch in der Wand vor. Befestigen Sie den Wandabluftadapter mit 4 Dübel und Schrauben des Typs C an der Wand und stellen Sie sicher, dass er gut befestigt ist.
- Seite 16 Der Schlauch kann auf ein Minimum von 270 mm komprimiert und auf ein Maximum von 1500 mm verlängert werden. Es ist besser, die Länge des Schlauchs auf ein Minimum zu beschränken. Ein übermäßiges Dehnen oder Biegen des Schlauchs beeinträchtigt die Kühlleistung.
-
Seite 17: Wasserauslass
WASSERAUSLASS Entfernen Sie während des Entfeuchtungsbetriebs den oberen Ablassstopfen auf der Rückseite des Geräts. Stecken Sie den Abflussschlauch in die Öffnung. Stecken Sie das andere Ende des Schlauchs in den Abfluss oder sonstige Abflussbereiche. Wasserauslass Vergewissern Sie sich, dass der Schlauch fest sitzt und keine undichten Stellen aufweist. -
Seite 18: Reinigung Und Pflege
REINIGUNG UND PFLEGE • Schalten Sie die Klimaanlage vor der Reinigung aus und trennen Sie sie mindestens 5 Minuten lang von der Stromversorgung, da andernfalls die Gefahr eines Stromschlags besteht. • Verwenden Sie kein Benzin, Benzol, Verdünner oder andere Chemikalien oder flüssige Insektizide zur Reinigung der Klimaanlage, da diese Substanzen dazu führen können, dass der Lack abblättert, Risse entstehen oder Kunststoffteile deformiert werden. -
Seite 19: Fehlersuche Und Fehlerbehebung
FEHLERSUCHE UND FEHLERBEHEBUNG Um die Kosten für einen Serviceeinsatz zu sparen, versuchen Sie anhand der folgenden Vorschläge herauszufinden, ob Sie Ihr Problem ohne fremde Hilfe lösen können. Problem Ursache Lösung Die Klimaanlage Der Netzschalter ist Schalten Sie den Strom ein. funktioniert ausgeschaltet. -
Seite 20: Wartung
WARTUNG Wartungshinweis Für Wartung oder Verschrottung wenden Sie sich bitte an autorisierte Servicestellen.Die Wartung durch unqualifizierte Personen kann zu Gefahren führen. Füllen Sie das Klimagerät mit R290-Kältemittel und warten Sie das Klimagerät in strikter Übereinstimmung mit den Anforderungen des Herstellers. Dieses Kapitel befasst sich hauptsächlich mit den speziellen Wartungsanforderungen für Geräte mit R290-Kältemittel. - Seite 21 Überprüfung auf Vorhandensein von Kältemittel: Der Bereich muss vor und während der Arbeiten mit einem geeigneten Kältemittel-Detektor überprüft werden, um sicherzustellen, dass der Techniker auf potenziell giftige oder entflammbare Atmosphären aufmerksam ist. Vergewissern Sie sich, dass das verwendete Lecksuchgerät für alle anwendbaren Kältemittel geeignet, funkenfrei, ausreichend abgedichtet oder eigensicher ist.
- Seite 22 Bauteile korrodieren können, es sei denn, die Bauteile sind aus Werkstoffen hergestellt, die von Natur aus korrosionsbeständig sind, oder sie sind in geeigneter Weise gegen eine solche Korrosion geschützt. Kontrollen an elektrischen Geräten: Reparatur- und Wartungsarbeiten an elektrischen Bauteilen müssen erste Sicherheitsprüfungen und Inspektionsverfahren für die Bauteile umfassen.
- Seite 23 und Kältemittel und die Korrosion von Kupferleitungen zu vermeiden. Wenn Sie ein Leck vermuten, entfernen Sie das gesamte Feuer vom Ort des Geschehens oder löschen Sie das Feuer. Wenn die Leckstelle geschweißt werden muss, müssen alle Kältemittel zurückgewonnen oder von der Leckagestelle weg isoliert werden (mit einem Absperrventil).
- Seite 24 • Lagertanks sollten senkrecht nach oben stehen. • Vergewissern Sie sich, dass die Erdungsmaßnahmen bereits getroffen wurden, bevor die Kälteanlage mit Kältemitteln befüllt wird. • Nach Abschluss der Befüllung (oder wenn diese noch nicht abgeschlossen ist), kennzeichnen Sie die Anlage. •...
-
Seite 25: Verschrottung Und Recycling
VERSCHROTTUNG UND RECYCLING Verschrottung Vor diesem Verfahren muss sich das technische Personal gründlich mit dem Gerät und all seinen Funktionen vertraut machen und eine empfohlene Praxis für die sichere Rückgewinnung des Kältemittels erstellen. Für das Recycling des Kältemittels müssen die Kältemittel- und Ölproben vor dem Betrieb analysiert werden. -
Seite 26: Rückgewinnung
Rückgewinnung: Bei der Reparatur oder Verschrottung des Geräts muss das Kältemittel aus dem System entfernt werden. Es wird empfohlen, das Kältemittel vollständig zu entfernen. Für das Einfüllen des Kältemittels in den Vorratstank darf nur ein spezieller Kältemitteltank verwendet werden. Vergewissern Sie sich, dass das Fassungsvermögen des Tanks der Kältemittel-Einspritzmenge im gesamten System entspricht. -
Seite 27: Gerätesteuerung Per Smartphone
Klarstein-App bedienen. Die App ermöglicht Ihnen nicht nur die Fernsteuerung des Geräts über Ihr Smartphone, sondern gibt Ihnen auch Zugriff auf Rezepte und zusätzliche Informationen. Folgen Sie diesen Schritten, um Ihr Smartphone mit Ihrem Klarstein-Gerät zu verbinden: Laden Sie zunächst die Klarstein-App herunter, indem Sie den QR-Code mit Ihrem Smartphone scannen (siehe unten), oder laden Sie sie direkt im App Store oder bei Google Play herunter. - Seite 28 Behebung von Verbindungsproblemen Wenn Ihr Klarstein-Gerät im WLAN nicht gefunden wird, überprüfen Sie Folgendes: Wenn Ihr Klarstein-Gerät im WLAN nicht gefunden wird, überprüfen Sie Folgendes: Das Gerät ist nicht eingesteckt. Stellen Sie sicher, dass Ihr Gerät an eine Steckdose angeschlossen ist.
-
Seite 29: Spezielle Entsorgungshinweise Für Verbraucher In Deutschland
SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAUCHER IN DEUTSCHLAND Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln zu beachten: • Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elek- tronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. - Seite 30 • Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberfläche von mehr als 100 cm²) oder „Großgeräte“...
-
Seite 31: Hinweise Zur Entsorgung
Berlin Brands Group UK Limited PO Box 42 272 Kensington High Street London, W8 6ND United Kingdom Hiermit erklärt Chal-Tec GmbH, dass der Funkanlagentyp Aero Ring Smart der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: use.berlin/10046095...
