2. Das Gelenk mit Isolierband umwickeln

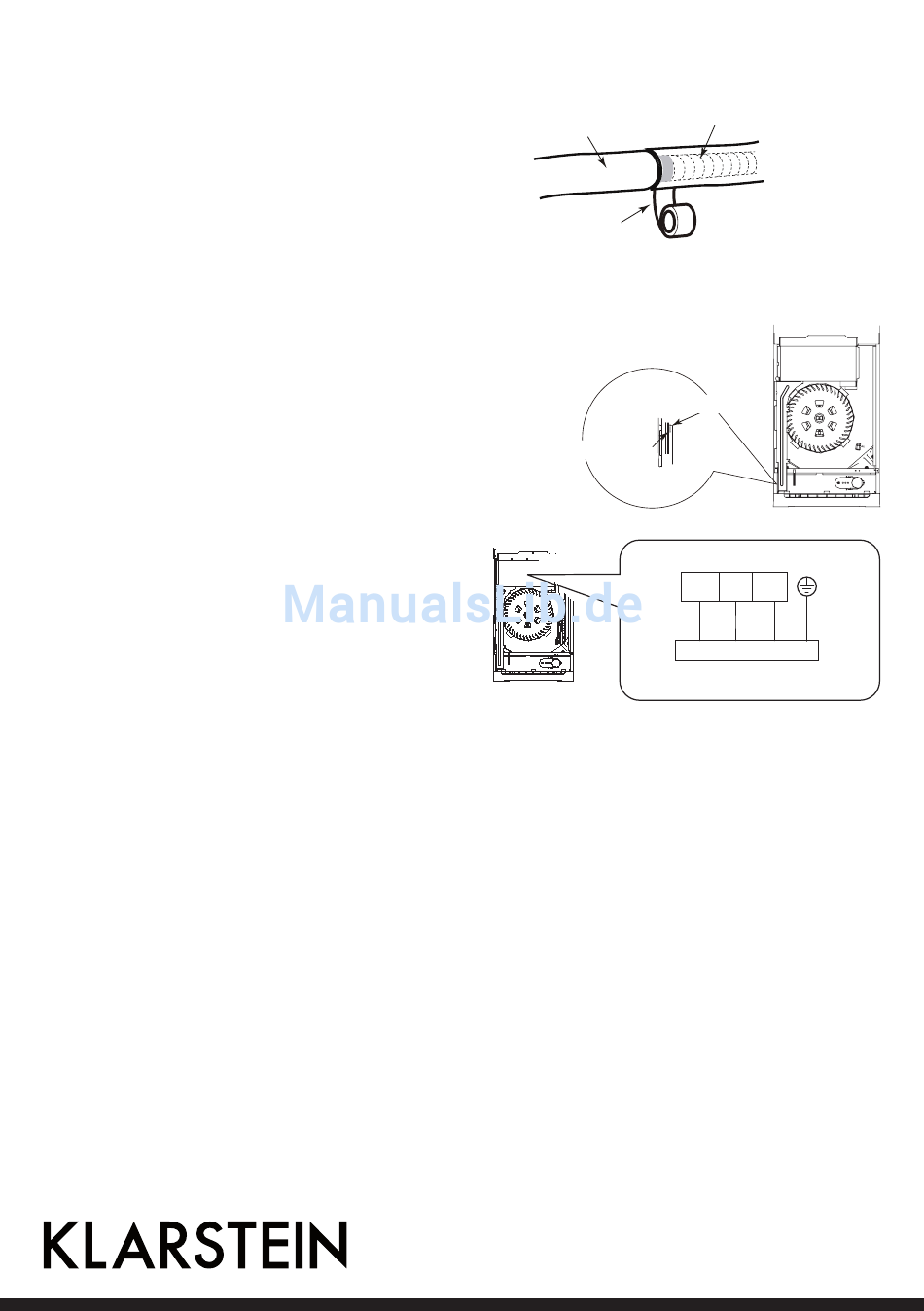

Schritt 6: Montage der Ablaufleitung
1. Das Netzkabel durch den Kabelquerschnitt des
Innengerätes führen und herausziehen.
2. Entfernen Sie die Drahtklemme. Schließen Sie die
Stromzuleitung den Farben entsprechend an die
Federklemme an.
3. Drehen Sie das obere und untere Leitblech in die
richtige Stellung.
4. Ziehen Sie die Schrauben an.
Hinweise
Alle Verdrahtungen des Innen- und Außengerätes müssen durch einen Fachmann verbunden werden.
• Falls die Länge der Stromzuleitungen nicht ausreichen, bestellen Sie beim Kundendienst ein neues.
Verlängern Sie die Netzkabel nicht selbst.
• Bei Klimageräten mit einem Netzstecker sollte dieser nach der Montage erreichbar sein.
• Bei Klimageräten ohne Netzstecker muss ein Luftschutzschalter im Stromkreis installiert sein. Der Luft-
schutzschalter muss einen Kontaktabstand von mindestens 3 mm an allen Polen haben.
drain hose
outlet pipe
Ablaufleitung
Isolierband tape
cable-cross hole
Kabelquerschnitt
power connection wire
Stromzuleitung
Verbindung zum Außengerät
Ablaufschlauch
3
N(1) 2
gelb grün
yellow-
blue black
brown
blau schwarz braun
green
Outdoor unit connection
