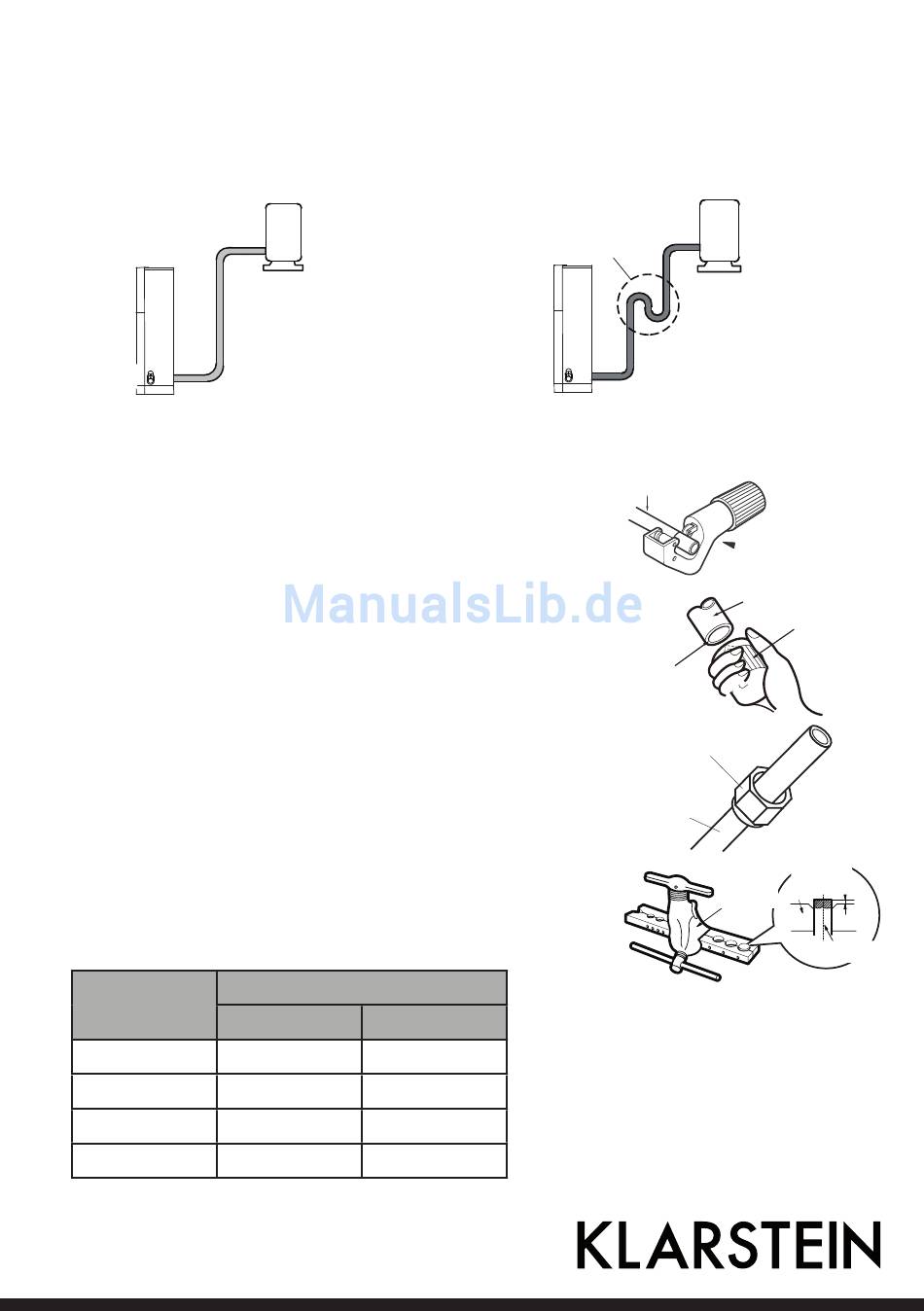

5. Wenn das Außengerät über 5 m höher ist als das Innengerät, wird eine Ölrücklaufrohr benötigt.
indoor unit
Innengerät
unter 5 m Below 5m
Leitungsverlängerung
Eine falsch vorgenommene Verlängerung ist die Hauptursache
für Lecks. Verlängern Sie die Leitung nach folgenden Schritten:
1. Schneiden Sie die Leitung zu.
• Schneiden Sie die benötigte Leitung mit einem Rohrabschneider
zurecht.
2. Den Grat entfernen
• Entfernen Sie den Grat mit einem Former. Vermeiden Sie, dass
Gratrückstände in die Leitung gelangen.
3. Ziehen Sie den passenden Isoliermantel darüber.
4. Schrauben Sie die Überwurfmutter darüber.
• Entfernen Sie die Überwurfmutter zur Anschlussleitung nach innen
und von dem Außenventil.
5. Dehnen Sie Öffnung
• Dehnen Sie die Öffnung mit einer Rohrdehner.
Schritt 1 weicht je nach Durchmesser ab. Siehe Tabelle:
Außendurch-
messer (mm)
ø 6 - 6,35 (1/4 ")
ø 9,52 (3/8 ")
ø 12 - 12,7 (1/2 ")
ø15,8 - 16 (5/8 ")
35
outdoor unit
Außengerät
A (mm)
Max.
1,3
1,6
1,8
2,4
oil return bend
Ölrücklaufrohr
indoor unit
Innengerät
über 5 m Above 5m
Min.
0,7
1,0
1,0
2,2
outdoor unit
Außengerät
Leitung pipe
pipe cutter
Rohrabschneider
pipe
Leitung
shaper
Former
downwards
nach unten
union pipe
Überwurfmutter
pipe
Verbindung
harte
Form
Dehner
expander
hard
mold
Leitung pipe
