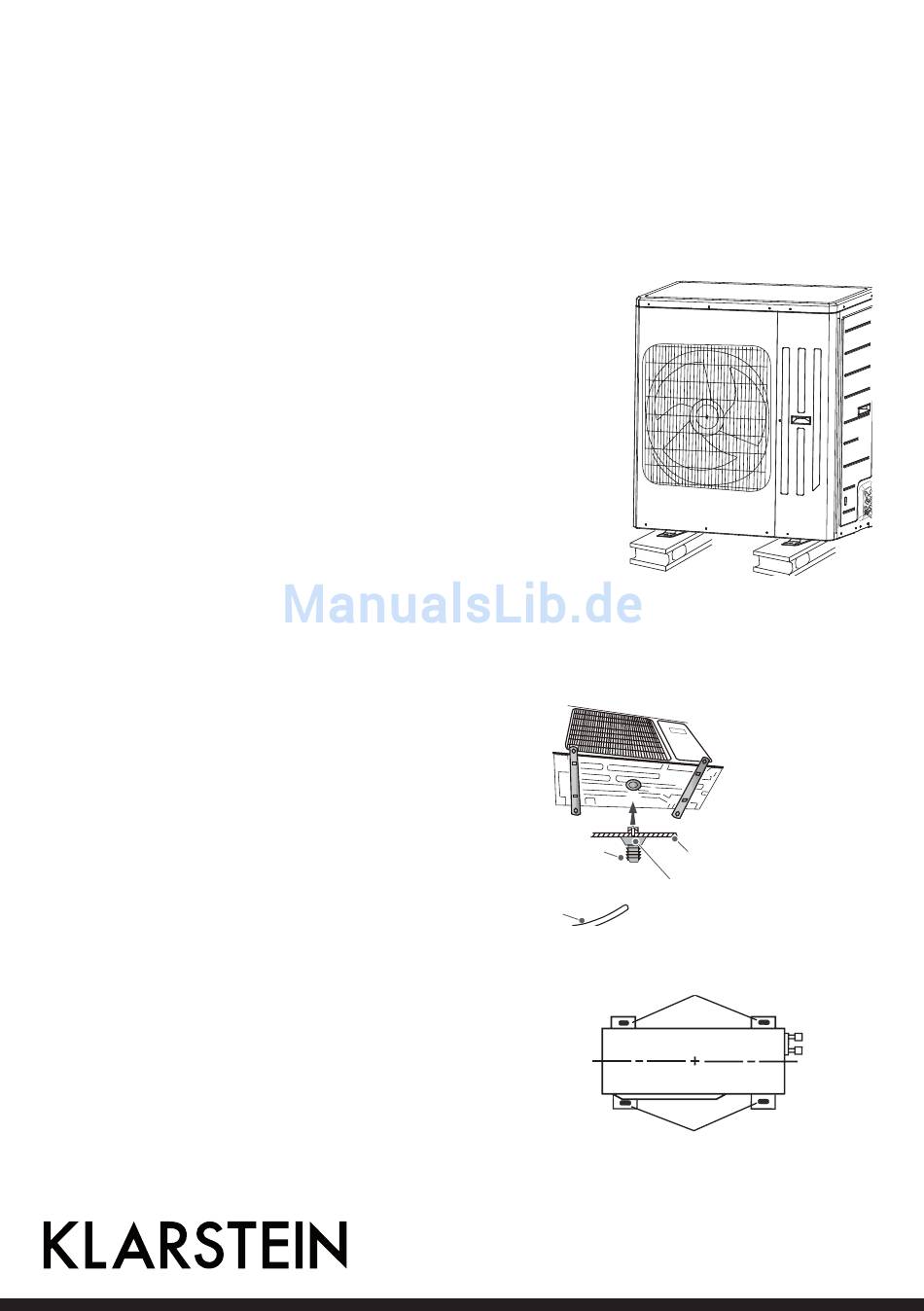

Montage des Außengerätes
Schritt 1: Befestigung der Montagehalterung für das Außengerät
1. Wählen Sie den Montageort passend zur Struktur des Hauses.
2. Montieren Sie die Montagehalterung an der ausgewählten Stelle mit Dehnschrauben.
Hinweise
• Treffen Sie während der Montage ausreichend Schutzvorkehrungen.
• Gewährleisten Sie, dass die Halterung mindestens das Vierfache des
Gerätegewichts standhält.
• Das Außengerät sollte mindestens 3 cm über dem Boden montiert
werden um den Abflussverbindung montieren zu können.
• Für Geräte mit einer Kühlleistung von 2300-5000 W werden 6
Dehnschrauben benötigt, für Geräte mit einer Kühlleistung von
6000-8000 W werden 8 Dehnschrauben benötigt und für Gerä-
te mit einer Kühlleistung von 10000-16000 W werden 10 Dehn-
schrauben benötigt.
Schritt 2: Montage des Ablaufstutzens
1. Den Ablaufstutzen in das Loch des Gehäuses
stecken.
2. Den Ablaufschlauch mit dem Ablaufventil
verbinden.
Schritt 3: Das Außengerät montieren
1. Stellen Sie das Außengerät auf die Halterung.
2. Befestigen Sie die Fußlöcher des Gehäuses mit
Schrauben.
mindestens 3 cm über dem Boden
drain vent
Ablaufventil
Ablaufschlauch
drain hose
chassis
Gehäuse
outdoor drain joint
Ablaufstutzen
foot holes
Fußlöcher
foot holes
Fußlöcher
28
