Klarstein AIRELUX SMART Bedienungsanleitung
Verwandte Anleitungen für Klarstein AIRELUX SMART
Inhaltszusammenfassung für Klarstein AIRELUX SMART

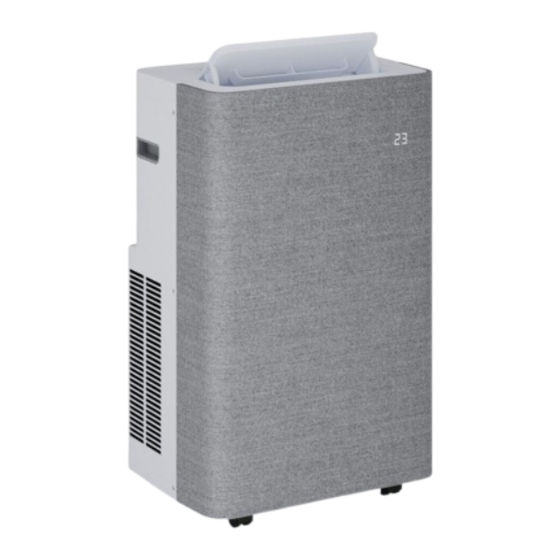

- Seite 1 AIRELUX SMART Klimaanlage Air Conditioner Climatiseur Condizionatore d’aria Aire acondicionado 10047039 10047040 www.klarstein.com...
-
Seite 3: Inhaltsverzeichnis
Sehr geehrte Kundin, sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Geräts. Lesen Sie die folgende Anleitung sorgfältig durch und befolgen Sie sie, um mögliche Schäden zu vermeiden. Für Schäden, die durch Nichtbeachtung der Anleitung und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten. -
Seite 4: Technische Daten
TECHNISCHE DATEN Artikelnummer 10047039, 10047040 Stromversorgung 220–240 V ~ 50 Hz Kühlkapazität 14.000 BTU/h Nennaufnahmeleistung der Kühlung 1.560 W Nennstrom der Kühlung 6,88 A Minimale Raumgröße 10 m² Empfohlene Raumgröße: 25–30 m² Kältemittel R290, 195 g Schallemission ≤ 65 dB Luftzirkulation 390 m³/h Entfeuchtungsleistung 1,2 l/h Maximaler Betriebsdruck auf der... -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE Spezielle Hinweise • Verwenden Sie nur vom Hersteller empfohlene Mittel zum Abtauen oder Reinigen. • Lagern Sie das Gerät niemals in einem Raum, der einem dauerhaften Brandrisiko durch Zündquellen ausgesetzt ist (z. B. durch offene Flammen, ein eingeschaltetes Gasgerät oder einen eingeschalteten Elektroheizkörper). •... - Seite 6 • Alle Lüfteranschlüsse müssen den örtlichen elektrischen Sicherheitsvorschriften entsprechen. Lesen Sie ggf. diese Vorschriften nach. • Wenn das Netzkabel oder der Stecker beschädigt ist, muss es durch den Hersteller, einen qualifizierten Fachbetrieb oder eine ähnlich qualifizierte Person ersetzt werden. • Kinder über 8 Jahre und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und Kenntnis dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit verantwortlichen Person eingewiesen oder beaufsichtigt werden...
-
Seite 7: Hinweise Zum Kältemittel R290
HINWEISE ZUM KÄLTEMITTEL R290 Warnungen • Die Klimaanlage muss aufrecht gehalten und transportiert werden. Andernfalls kann es zu irreparablen Schäden am Kompressor kommen. Lassen Sie das Gerät mindestens 24 Stunden lang stehen, bevor Sie es in Betrieb nehmen. • Schalten Sie das Gerät vor der Reinigung aus und trennen Sie es vom Stromnetz. -
Seite 8: Geräteübersicht
GERÄTEÜBERSICHT Bedienfeld Eingelassener Griff Luftauslass mit verstellbaren Abluftöffnung Lüftungsschlitzen Vordere Abdeckung Abflussöffnung mit Verschluss- Stöpsel Luftansaugung mit Luftfilter Rolle BEDIENFELD UND TASTENFUNKTIONEN... - Seite 9 Ein/Aus-Taste Drücken Sie diese Taste, um die Klimaanlage ein- und auszuschalten. Modus-Taste Drücken Sie diese Taste, um einen der drei Modi auszuwählen: Kühlmodus, Entfeuchtungsmodus und Umluftmodus. Taste zur Einstellung der Lüfterstufe Drücken Sie diese Taste, um die hohe, mittlere oder niedrige Geschwindigkeitsstufe einzustellen.
-
Seite 10: Hinweise Zur Fernsteuerung
HINWEISE ZUR FERNSTEUERUNG Legen Sie die Batterien richtig ein, bevor Sie die Fernbedienung benutzen. Befolgen Sie diese Schritte: • Schieben Sie die Batterieabdeckung auf die Rückseite der Fernbedienung. • Legen Sie 2 neue AAA-Batterien (DC 1,5 V) ein und vergewissern Sie sich, dass die Batterien richtig eingesetzt sind. -
Seite 11: Installation
INSTALLATION Auspacken Packen Sie den Karton aus und nehmen Sie das Gerät und das Zubehör heraus. Überprüfen Sie das Gerät nach dem Auspacken auf eventuelle Schäden oder Kratzer. Zubehör: • Abluftschlauch • Schlauchadapter • Fensterkit-Adapter • Fernbedienung • Abflussschlauch • Fensterkit... - Seite 12 Standort • Wenn das Gerät um mehr als 45° geneigt ist, lassen Sie es vor der Verwendung mindestens 24 Stunden lang aufrecht stehen. • Stellen Sie das Gerät auf eine feste, ebene Fläche mit einem Freiraum von mindestens 50 cm um das Gerät herum, um eine gute Luftzirkulation zu ermöglichen.
- Seite 13 Anbringen des Abluftschlauchs Das Klimagerät muss nach außen entlüftet werden, damit die Abluft des Geräts, die Abwärme und Feuchtigkeit enthält, aus dem Raum entweichen kann. Tauschen Sie den Abluftschlauch nicht aus und verlängern Sie ihn nicht, da dies zu einem geringeren Wirkungsgrad oder im schlimmsten Fall zu einer Abschaltung des Geräts aufgrund eines zu geringen Gegendrucks führt.
- Seite 14 Schritt 5: Schließen Sie den Schlauchadapter an die Abluftöffnung des Geräts an. Schritt 6: Stellen Sie die Länge des flexiblen Abluftschlauchs so ein, dass der Abstand zwischen dem Gerät und dem Fenster mehr als 70 cm und die Distanz vom Abluftschlauch zum Boden mehr als 90 cm beträgt. Achten Sie darauf, dass der Schlauch an keiner Stelle geknickt ist.
- Seite 15 Schritt 7: Stellen Sie die Lüftungsschlitze am Luftauslass ein und schalten Sie das Gerät ein.
-
Seite 16: Gerätesteuerung Per Smartphone
GERÄTESTEUERUNG PER SMARTPHONE Wenn Sie Ihr Klarstein-Gerät in Ihr heimisches WLAN einbinden, können Sie es ganz bequem über die dazugehörige Klarstein-App bedienen. Die App ermöglicht es Ihnen, nicht nur das Gerät über Ihr Smartphone fernzusteuern, sondern bietet Ihnen zudem Zugang zu Rezepten und weiterführenden Informationen. - Seite 17 Fehlerbehebung bei Verbindungsproblemen Wenn Ihr Klarstein-Gerät im WLAN nicht gefunden werden kann, überprüfen Sie Folgendes: Das Gerät ist nicht eingesteckt. Stellen Sie sicher, dass Ihr Gerät an eine Steckdose angeschlossen ist. Das Gerät befindet sich nicht im Kopplungsmodus. Stellen Sie sicher, dass die WLAN-Anzeige (LED) auf dem Bedienfeld des Smart-Geräts blinkt, wie in der Anweisung „WLAN-Einstellungen zurücksetzen“...
-
Seite 18: Bedienung
BEDIENUNG Ein- und Ausschalten • Drücken Sie die Ein/Aus-Taste, um das Gerät einzuschalten. • Das Gerät wird automatisch im Umluftmodus gestartet. • Drücken Sie die Modus-Taste, um den gewünschten Betriebsmodus auszuwählen. • Drücken Sie die Ein/Aus-Taste erneut, um das Gerät auszuschalten. Betriebsmodi Das Gerät verfügt über vier Betriebsmodi: den Kühlmodus, den Entfeuchtungsmodus, den Umluftmodus und den Schlafmodus. -
Seite 19: Schlafmodus
Entfeuchten des Raums Drücken Sie die Modus-Taste auf dem Bedienfeld oder der Fernbedienung, bis die entsprechende Anzeige aufleuchtet. Die Geschwindigkeitsstufe kann in diesem Modus nicht eingestellt werden. Der Benutzer sollte den Schlauch an die Abflussöffnung unten am Gerät anschließen. Hinweis: In diesem Modus ist die Geschwindigkeitsstufe auf niedrig eingestellt und kann nicht verändert werden. Schlafmodus Der Schlafmodus kann im Kühlmodus aktiviert werden. -
Seite 20: Überlastungsschutz
Automatisches Abtauen Bei niedrigen Umgebungstemperaturen kann sich während des Betriebs Reif auf dem Verdampfer bilden. Das Gerät beginnt automatisch mit dem Abtauen und die Power-LED blinkt. Der Abtauprozess läuft wie folgt ab: • Wenn das Gerät im Kühl- oder Entfeuchtungsmodus arbeitet und der Umgebungstemperatursensor feststellt, dass die Temperatur der Verdampferschlange unter −1 °C liegt, stoppt der Kompressor 10 Minuten lang ... -
Seite 21: Entwässerung
ENTWÄSSERUNG Manuelle Entwässerung Wenn das Gerät aufhört zu arbeiten, weil die Wasserschale voll ist, ziehen Sie den Netzstecker. Hinweis: Bewegen Sie das Gerät vorsichtig, um das Wasser in der Wasserschale an der Unterseite des Gehäuses nicht zu verschütten. Stellen Sie den Wassertank unter den Abflussschlauch unten an der Gehäuserückseite. Ziehen Sie den Stöpsel ab; das Wasser fließt automatisch in den Wassertank. -
Seite 22: Kontinuierliche Entwässerung
Kontinuierliche Entwässerung Das Selbstverdampfungssystem nutzt das aufgefangene Wasser zur Kühlung der Verdampferschlangen und sorgt so für eine effizientere Leistung. Es ist nicht notwendig, den Wassertank während des Kühlbetriebs zu entleeren. Dies muss nur während des Entfeuchtungsbetriebs und bei hoher Luftfeuchtigkeit erfolgen. Das Kondensat wird am Kondensator verdampft und über den Abflussschlauch abgeleitet. Bei Dauerbetrieb oder unbeaufsichtigtem Betrieb im Entfeuchtungsmodus schließen Sie den mitgelieferten Abflussschlauch an das Gerät an. Das Kondensat wird einfach durch Schwerkraft in einen Eimer abgeleitet. -
Seite 23: Reinigung Und Wartung
REINIGUNG UND WARTUNG VORSICHT Stromschlaggefahr! Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, bevor Sie das Gerät reinigen, warten oder reparieren. Reinigung des Luftfilters (alle zwei Wochen) Der Staub sammelt sich auf dem Filter und behindert den Luftstrom. Der eingeschränkte Luftstrom verringert die Effizienz des Systems und kann, wenn es ... -
Seite 24: Austritt Von Kältemittel
Austritt von Kältemittel Generelle Maßnahmen Gas/Dampf ist schwerer als Luft und kann sich in engen Räumen ansammeln, insbesondere am oder unter dem Boden. Beseitigen Sie alle möglichen Zündquellen. Verwenden Sie eine geeignete persönliche Schutzausrüstung (PSA). Evakuieren Sie das nicht benötigte Personal, grenzen Sie den Bereich ab und belüften Sie ihn. -
Seite 25: Fehlermeldungen
Aufbewahrung des Geräts nach Ende der Saison Wenn Sie das Gerät über einen längeren Zeitraum nicht benutzen oder lagern wollen, gehen Sie bitte wie folgt vor: • Entfernen Sie den Stöpsel aus dem Wasserablauf des Geräts und lassen Sie das Wasser vollständig ab. •... -
Seite 26: Fehlersuche Und Fehlerbehebung
FEHLERSUCHE UND FEHLERBEHEBUNG In der nachstehenden Tabelle sind die häufigsten Fehler und Wartungsmethoden für dieses Gerät aufgeführt. Wenn während des Betriebs Fehler auftreten, können Sie diese anhand der Tabelle leicht diagnostizieren und beheben. Kann der Fehler nicht behoben werden, wenden Sie sich bitte an professionelles Wartungspersonal. Problem Mögliche Ursache Mögliche Lösung Das Gerät läuft nicht. -
Seite 27: Spezielle Entsorgungshinweise Für Verbraucher In Deutschland
SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAUCHER IN DEUTSCHLAND Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln zu beachten: • Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. - Seite 28 • Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberfläche von mehr als 100 cm²) oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter) beschränkt.
-
Seite 29: Hinweise Zur Entsorgung
HINWEISE ZUR ENTSORGUNG Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. - Seite 136 www.klarstein.com...
