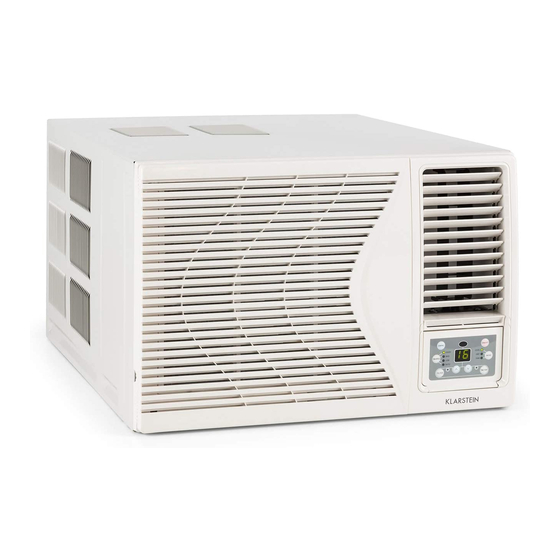

Klarstein 9000 BTU Bedienungsanleitung

Fensterklimagerät
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Fensterklimagerät
10029808

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Klarstein 9000 BTU

Inhaltszusammenfassung für Klarstein 9000 BTU

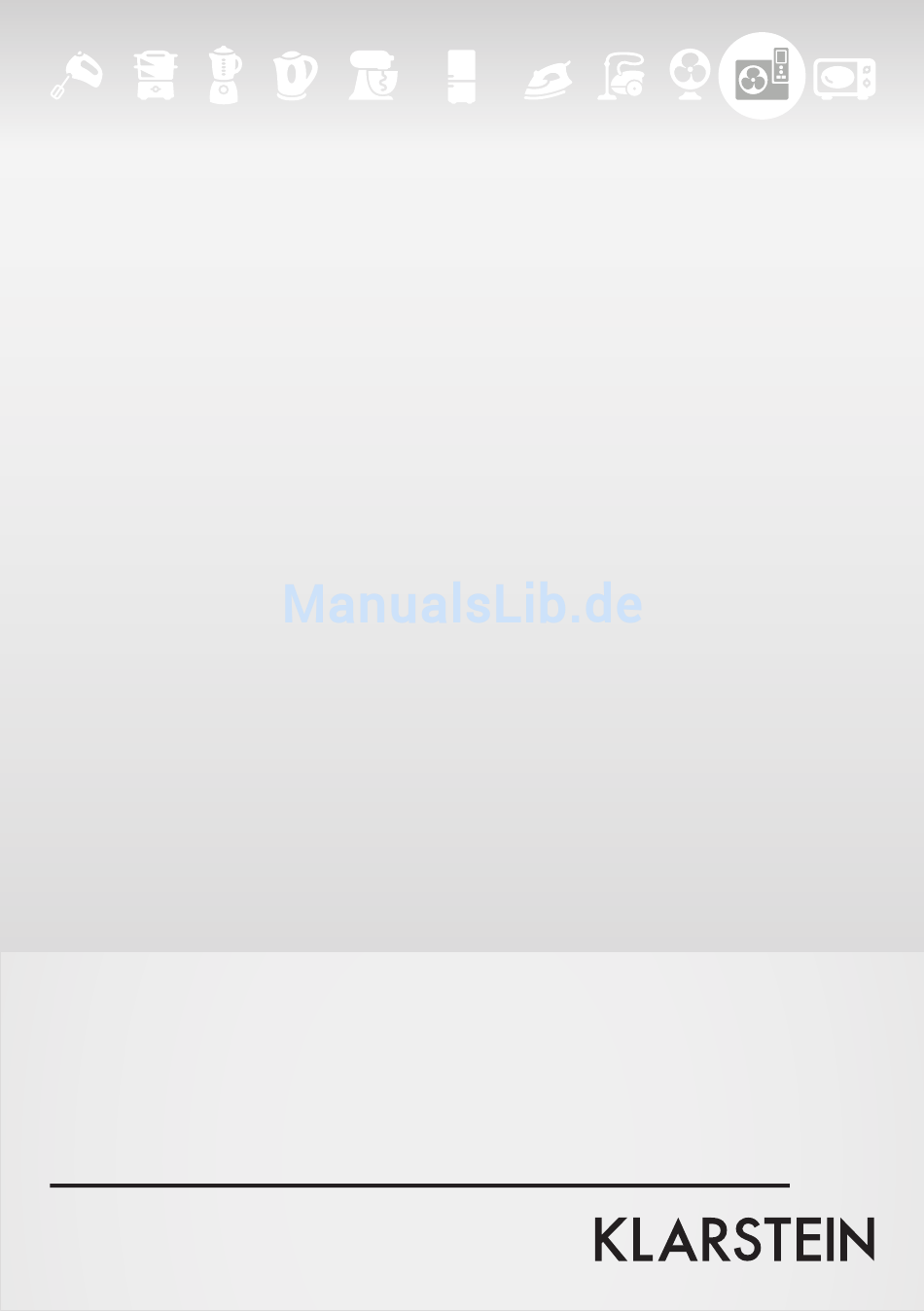

  • Seite 1 Fensterklimagerät 10029808...

  • Seite 2: Inhaltsverzeichnis

    Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Klarstein Gerätes. Lesen Sie die folgenden Anschluss- und Anwen- dungshinweise sorgfältig durch und befolgen Sie diese, um möglichen technischen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Sicherheitshinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung.

  • Seite 3: Sicherheitshinweise

    Sicherheitshinweise Kältemittel • Ein besonderes Kältemittel fließt in dem Gerät, damit das Gerät seine Funktion erfüllen kann. Das verwen- dete Kältemittel ist R32, das besonders rein ist. Das Kältemittel ist geruchlos und entflammbar! Außerdem kann es unter bestimmten Umständen eine Explosion verursachen. Allerdings ist die Entzündlichkeit des Kältemittels sehr niedrig.
  • Seite 4 Das Klimagerät ist wertvoll. Eine falsche Montage kann viel Schaden anrichten. Wenden Sie sich an einen qualifizierten Techniker, um das Gerät einzurichten, anstatt es selbst zu versuchen. Für Schäden durch eine unsachgemäße Montage haftet der Hersteller nicht. Besondere Sicherheitshinweise • Stellen Sie die Raumtemperatur nicht zu niedrig. Dies ist nicht gut für die Gesundheit und verbraucht unnötig Strom.

  • Seite 5: Gerätebeschreibung

    Gerätebeschreibung Fensterklimageräte regulieren die Raumtemperatur und halten den Raum trocken. Sie sind angenehm für die Arbeit, das Studium und den Alltag. Das Gerät hat einen breiten Anwendungsbereich, z. B. in Wohnräumen, in Geschäften, in Hotels, im Büro und in Bibliotheken. Kühlen im Sommer Im heißen Sommer kann das Klimagerät die Lufttemperatur herunterkühlen.

  • Seite 6: Fernbedienung Und Bedienfeld

    Fernbedienung und Bedienfeld Ein/Aus Modus Ventilator Schwenkmodus Zeitautomatik (Timer) Schlafmodus Zeitschaltuhr ein Zeitschaltuhr aus Automatikmodus Schwenkmodus Kühlbetrieb Schlafmodus Trockenbetrieb Verriegeln Ventilator Geschwindigkeit nicht verfügbar Zeiteinstellung Temperatureinstellung...

  • Seite 7: Die Tasten Der Fernbedienung

    Hinweise zur Fernbedienung • Hier handelt es sich um eine Universalfernbedienung für Klimaanlagen mit vielfachen Funktionen. Bei Tasten mit Funktionen, über die das Gerät nicht verfügt, bleibt das Gerät im gleichen Zustand, wenn Sie die Taste drücken. • Sie können das Klimagerät mit der Fernbedienung bedienen, wenn es sich im Standby-Modus befindet. •...
  • Seite 8 • Bei der Einstellung der Zeitschaltuhr stellen Sie mit + und - die Zeit ein (für Einzelheiten siehe TIMER). Ventilator (FAN) Mit dieser Taste können Sie 3 Ventilatorstufen nacheinander einstellen: AUTO, SPEED 1 ( SPEED 2 ( ) , SPEED 3 ( SPEED 4 ( ) ist bei dem Gerät nicht verfügbar und ist wie Stufe 3).

  • Seite 9: Bedienung

    Hinweise: • Der Einstellungsbereich liegt zwischen 0,5 und 24 Stunden. • Der Zeitabstand zwischen zwei Eingaben darf 5 Sekunden nicht überschreiten, sonst verlässt die Fernbe- dienung den Einstellungsmodus. Tastenkombinationen Kindersicherung Drücken Sie „+“ und „-“ gleichzeitig, um die Kindersicherung einzuschalten. Wenn die Kindersicherung ein- geschaltet ist, erscheint auf der Fernbedienung die Anzeige „LOCK“.

  • Seite 10: Bedienfeld Am Gerät

    • Nehmen Sie die Batterien heraus, wenn Sie die Fernbedienung lange nicht benutzen. Bedienfeld am Gerät Wenn Sie die Fernbedienung nicht verfügbar ist, öffnen Sie das Bedienfeld am Gerät und nehmen manuelle Eingaben vor. Ein/Aus Signalempfänger Beim Drücken dieser Taste geht das Gerät Betriebsart in den Betrieb und geht aus, wenn Sie die Hier wählen Sie die Betriebsart...

  • Seite 11: Pflege Und Wartung

    Pflege und Wartung Reinigung des Gerätes 1. Schalten Sie das Klimagerät aus. Ziehen Sie den Netzstecker. 2. Verwenden Sie ein feuchtes Tuch, um das Gehäuse zu reinigen. Wenn das Gehäuse sehr schmutzig ist, tauchen Sie das Tuch in warmes Wasser unter 40 °C. Wringen Sie das Tuch aus und wischen Sie den Schmutz ab.

  • Seite 12: Fehlerbehebung

    Fehlerbehebung Fehler Überprüfen Klimaanlage funktioniert nicht. • Gibt es einen Stromausfall? • Ist der Stecker eingesteckt? • Ist die Sicherung durchgebrannt? • Ist die Spannung zu hoch oder zu niedrig? Die Kühl- und Heizleistung ist • Ist der Luftein oder -auslass blockiert? nicht gut.
  • Seite 13 Montageanleitung (nur für den Installateur) Überlegungen zum Ort der Montage • Das Kondenswasser muss gut abgeführt werden können. • Montieren Sie das Klimagerät weit entfernt von Fernsehgeräten, Radios usw., um Bild- oder Tonstörungen zu vermeiden. • In maritimen Umgebungen mit salzhaltiger Luft, Orten mit Thermalquellen, die schwefelige Luft enthal- ten oder in anderen besonderen Umgebungen fragen Sie bitte den Kundendienst, bevor Sie das Gerät verwenden.
  • Seite 14 Der Abstand anderer Gegenstände zum Gerät sollte im Haus nach oben hin 300 mm, nach unten hin 1500 mm, nach links und rechts 500 mm und nach vorn 1500 mm betragen. Montage 1. Entfernen Sie den Aufkleber von der Frontblende. 2.

  • Seite 15: Innenansicht

    Ablauf- schlauch Schrauben Ablaufwanne Innenansicht Außenansicht Um die höchste Kühleffizienz zu erreichen, scheidet die Klimaanlage Wasser durch die Kondensatorspirale aus. Wenn Sie das Spritzgeräuch stört, können Sie den Stopfen aus dem Gehäuse ziehen, um das Geräusch zu reduzieren, was aber auch zu einer kleinen Leistungseinbuße führt. Installationshinweise Demontage Bevor Sie die Klimaanlage abmontieren, nehmen Sie Kontakt zu einem Fachmann auf.

  • Seite 16: Hinweise Zur Entsorgung

    • Das Gerät muss gemäß den nationalen Bestimmungen zur Auslegung von Stromleitungen verkabelt wer- den. • Der Festanschluss muss installationsseitig eine Trennvorrichtung für jeden Pol vorweisen, der eine Kontak- töffnung von mindestens 3 mm hat. • Ein thermomagnetischer Schutzschalter muss im Stromkreis installiert sein. •...

  • Seite 17: Technical Data

    Dear Customer, Congratulations on purchasing this equipment. Please read this manual carefully and take care of the fol- lowing hints on installation and use to avoid technical damages. Any failure caused by ignoring the items and cautions mentioned in the operation and installation instructions are not covered by our warranty and any liability.

  • Seite 18: Security Instructions

    Security Instructions Refrigerant • To realise the function of the air conditioner unit, a special refrigerant circulates in the system. The used refrigerant is the fluoride R32, which is specially cleaned. The refrigerant is flammable and inodorous. Fur- thermore, it can lead to explosion under certain conditions. But the flammability of the refrigerant is very low.
  • Seite 19 Window type conditioner is so valuable and the improper installation of it will cause a lot of damage! Please associate the professional technician to install the unit and don’t install it by yourself. Otherwise, we are not responsible for the damage like this. Specific safety instructions •...

  • Seite 20: Device Description

    Device Description Window type room air conditioners can regulate the room temperature and dry the room. It is convenient for your work, study and life. It can be widely used in residence, shop, hotel, office, library and laboratory and so on. Cooling in summer In hot summer, Air conditioner can cool down the room air by transferring heat out.

  • Seite 21: Remote And Control Panel

    Remote and control panel ON/OFF button MODE button FAN button SWING button SLEEP button TIMER button timer on timer off auto operation swing operation cool operation sleep operation dry operation lock fan operation set speed heat operation set time set temperature...

  • Seite 22: Remote Control Keys

    Introduction for buttons on remote controller • This is a general use remote controller, it could be used for the air conditioners with multifunction. For some functions, which the model does not have, if you press the corresponding button on the remote control that the unit will keep the original running status.
  • Seite 23 „+“ and „-“ button • Pressing + or - button once will increase or decrease set temperature by 1°F(°C). Hold + or - button for 2s, set temperature on remote controller will change quickly. Release the button after your required set temperature is reached.

  • Seite 24: Button Combinations

    Within 5s, press TIMER button again to cancel this function. Note: • Range of time setting is: 0.5~24 h • The interval between two motions can’t exceed 5s, otherwise the remote control will exit setting status. Button combinations Child lock function Press “+”...
  • Seite 25 Control panel on the canbinet If wireless remote controller is lost, open the surface panel and operate manually. POWER BUTTON SIGNAL RECEIVER Operation starts when pressing this button, MODE BUTTON and stops when pressing this button again. Select the operation mode COOL, FAN, SWING BUTTON DRY.

  • Seite 26: Care And Maintenance

    Care and Maintenance Cleaning the unit Always turn off the air conditioner and main power supply before cleaning to ensure safety. Cut power off before cleaning. 2. Use soft cloth when cleaning cabinet. If the cabinet is very dirty, dip cloth into warm water below 40°C, dry the cloth and then rub off the dirt.

  • Seite 27: Troubleshooting

    Troubleshooting Fault Trouble-shooting Air conditioner dose not oper- • Is there a power failure? ate at all. • Is the plug out? • Is power fuse or switch off ? • Is the voltage is too high or too low? Cool or heat efficiency is not •...

  • Seite 28: Installation Guide (For Installation Technicians Only)

    Installation Guide (for Installation Technicians only) Location • The condensation water must be drained away conveniently. • Install air conditioner unit far away from TV set or radio etc. to avoid disturbing video or voice. • In salt and coastal area or place where is near thermal springs and polluted by sulphurous gas, or other special areas, please contact the seller before use.
  • Seite 29 Installation Remove the sticker from the front panel. 2. Put the unit into the installation hole. • When installing the unit, it should be slanted down to the back to avoid the enlargement of noise or vibration. (Slant between 6-10 mm.) (Shown at right figure).
  • Seite 30 To get the maximum cooling efficiency, the air conditioner is designed to splash the condensation water on the condenser coil. If the splashing sound annoys you, you can remove the rubber plug from the chassis to lower the noise, which also cause a bit loss of performance. Notes for installation Remove Before removing air conditioner to the other place, you should contact the seller first.

  • Seite 31: Disposal Considerations

    • An all-pole disconnection switch having a contact separation of at least 3mm in all poles should be con- nected in fixed wiring. • Air switch (thermal-magnetic breaker) should be installed in the circuit. • If the supply cord is damaged,it must be replaced by the manufacturer or your dealer or a qualified person to avoid hazard.
