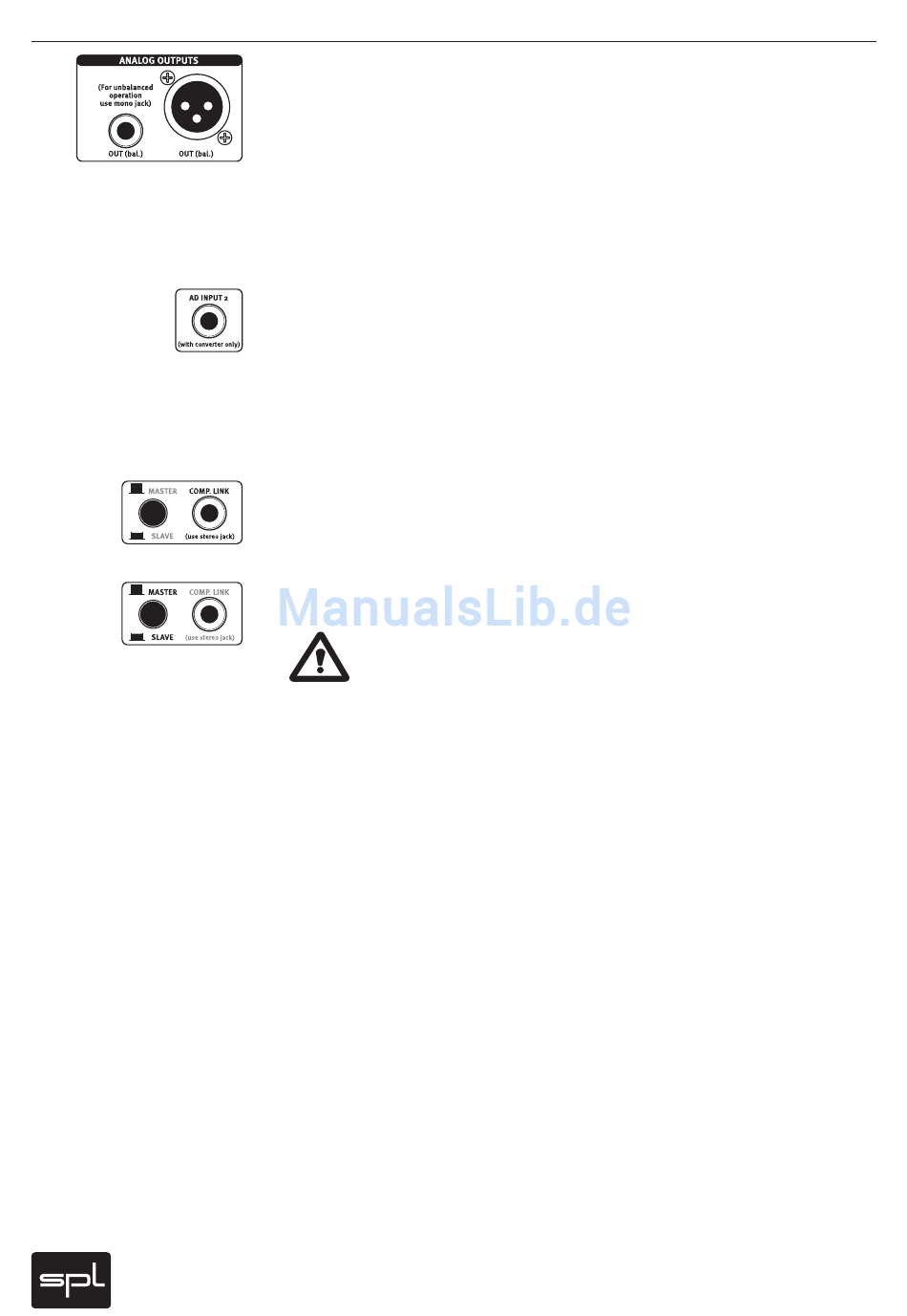

ANALOG OUTPUTS
Die symmetrisch beschalteten OUTPUT-Buchsen liefern das Ausgangs signal. Die Ausgänge
können auch über einen optionalen Übertrager symmetriert werden (siehe Seite 22). Da beide
Buchsen parallel geschaltet sind, wirkt sich ein eventueller unsymmetrischer Betrieb der
einen Buchse auch auf die jeweils andere aus, d. h. bei Anschluss eines Mono-Klinkensteckers
arbeitet auch die XLR-Buchse unsymmetrisch. Die Ausgänge werden von einer gemeinsamen
Treiberstufe gespeist. Abhängig von den Anschlussimpedanzen der Empfangsgeräte kann
es bei gleichzeitigem Parallelbetrieb zu Pegelverlust kommen. Wir empfehlen daher nur den
Betrieb entweder des Klinken- oder des XLR-Ausgangs.
A/D INPUT 2
Der Track One ist ein Mono-Kanalzug, die optionale Wandlerkarte 2376 verfügt aber über zwei
Kanäle. Daher kann über die Buchse AD INPUT 2 ein weiteres Signal in den Wandler geführt
werden, um gleichzeitig zwei Signale zu wandeln. Ist kein Signal an die A/D Input 2-Buchse
angeschlossen, so wird das Ausgangssignal des Track One auf beide Kanäle des Wandlers
geleitet. Der max. Eingangspegel sollte +12 dBu nicht überschreiten, um den Wandler nicht zu
übersteuern (+12 dBu entspricht der digitalen Vollaussteuerung von 0 dBfs).
COMP. LINK, MASTER/SLAVE
Mit der COMP. LINK-Funktion (Compressor-Link = Kompressorverknüpfung) können die
Kompressoren zweier Track One für den Stereobetrieb verbunden werden. Die zentrale
Steuerung von einem Gerät aus sichert eine kohärente Stereobearbeitung.
Mit dem MASTER/SLAVE-Schalter legen Sie fest, welches Gerät als Steuerungseinheit
(MASTER) und welches Gerät als gesteuerte Einheit (SLAVE) arbeitet.
ACHTUNG – UNBEDINGT BEACHTEN: Schalten Sie niemals beide Geräte im
verbundenen Zustand auf MASTER! Andernfalls beginnt eine gegenseitige
Steuertätigkeit, die im ungünstigsten Fall zu Beschädigungen führen kann!
Gehen Sie daher wie folgt vor, wenn Sie die COMP. LINK-Funktion nutzen wollen:
1. Legen Sie zunächst fest, welches Gerät als Steuerungseinheit dienen soll, indem Sie hier
die Schalterstellung MASTER wählen.
2. Setzen Sie den MASTER/SLAVE-Schalter des zu steuernden Gerätes auf SLAVE.
3. Stellen Sie erst jetzt die Vebindung beider COMP. LINK-Buchsen mit einem Stereo-
Klinkenkabel her. Indem Sie die korrekten Schalterstellungen vor Herstellung der
Verbindung vornehmen, schließen Sie eine gegenseitige Steuertätigkeit aus.
Sobald Sie die Verknüpfung hergestellt haben, werden die Regelparameter COMPRESSION,
MAKE-UP und LIMIT am gesteuerten Gerät durch die Steuerungseinheit eingestellt. Die Regler
am SLAVE-Gerät sind deaktiviert. Die GAIN REDUCTION-Anzeige der Steuerungseinheit gilt
für beide Geräte. Sie müssen jedoch an beiden Geräten den COMP. ON-Schalter betätigen,
dieser wird nicht vom Master-Gerät gesteuert.
Möchten Sie beide Geräte wieder unabhängig benutzen, lösen Sie die Kabelverbindung
zwischen beiden Geräten wieder und setzen den MASTER/SLAVE-Schalter des zuvor gesteu-
erten Geräts wieder in die MASTER-Position (nicht gedrückt).
10
Buchsen und Schalter
Track One
