4. Installation
Gerät
–
–
+
–
12 V Bleiakku
1
3
1
Fernbedienung
2
Aufputzdose
3
Rahmen
4
Schrauben

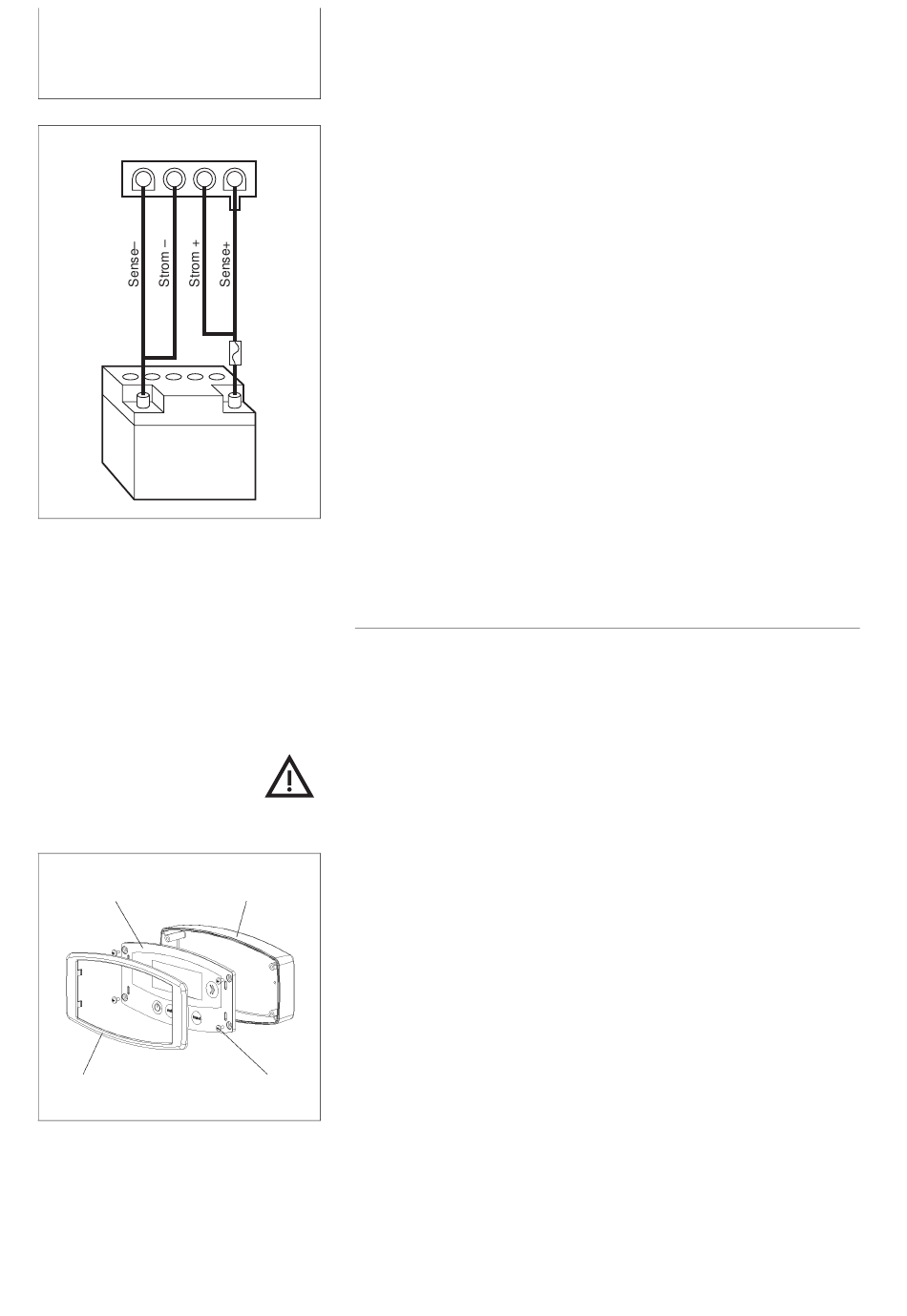

Achten Sie auf die richtige Polung (siehe Abbildung).
+
Schließen Sie die Powerleitung+ zusammen mit der
Senseleitung + an den Batteriesicherungen an und
schließen Sie die Batteriesicherungen an den Pluspol
der Batterie an.
Anschließend schließen Sie die Powerleitung – zusam-
men mit der Senseleitung – an den Minuspol der
Batterie an.
Einbau im Reisemobil
+
Installation mit Elektrozentrale (EBL) siehe Einbau-
anleitung für Reisemobile IM1.
4.6
Einbau und Anschluss der
Fernbedienung
Die Fernbedienung (1) zeigt den aktuellen Status des
Geräts und dient zu seiner Steuerung. Befestigen Sie
die Fernbedienung gut zugänglich, z.B. im Cockpit.
Achten Sie bei der Unterputzmontage auf die nötige
Aussparung für die Elektronik hinter der Einbau-
öffnung.
Verwenden Sie die Bohr- und Sägeschablone für die
2
Unterputzmontage oder die Aufputzdose (2). Einbau-
öffnung mit Bohrer vorbohren und mit Loch- oder
Stichsäge aussägen.
Verbinden Sie die Fernbedienung mit dem
mitgelieferten Datenkabel DL1 oder mit einem
handelsüblichen Netzwerkkabel (Typ: Patchkabel
Cat.5).
4
Befestigen Sie dann die Fernbedienung (1) mit vier
geeigneten Schrauben (4) und stecken Sie den Rahmen
(3) auf die Fernbedienung.
