4. Installation
Powerleitung
Senseleitung
4.5
Elektrischer Anschluss
Arbeiten an elektrischen Anlagen dürfen nur von
Elektrofachkräften entsprechend den geltenden
Vorschriften durchgeführt werden.
Falsch verlegte oder falsch dimensionierte Kabel können
Brände verursachen.
Alle angeschlossenen Leitungen müssen eine aus-
reichende Isolation bzw. Spannungsfestigkeit besitzen
und die Kontaktstellen müssen berührungssicher sein.
Das Verlegen metallisch blanker Leitungen und Kontakte
ist nicht zulässig.
Verwenden Sie zum Anschluss das beiliegende Lade-
kabel. Das Ladekabel muss über einen abgesicherten
Stromkreis oder über die mitgelieferte Batteriesicherung
an der Batterie angeschlossen werden.

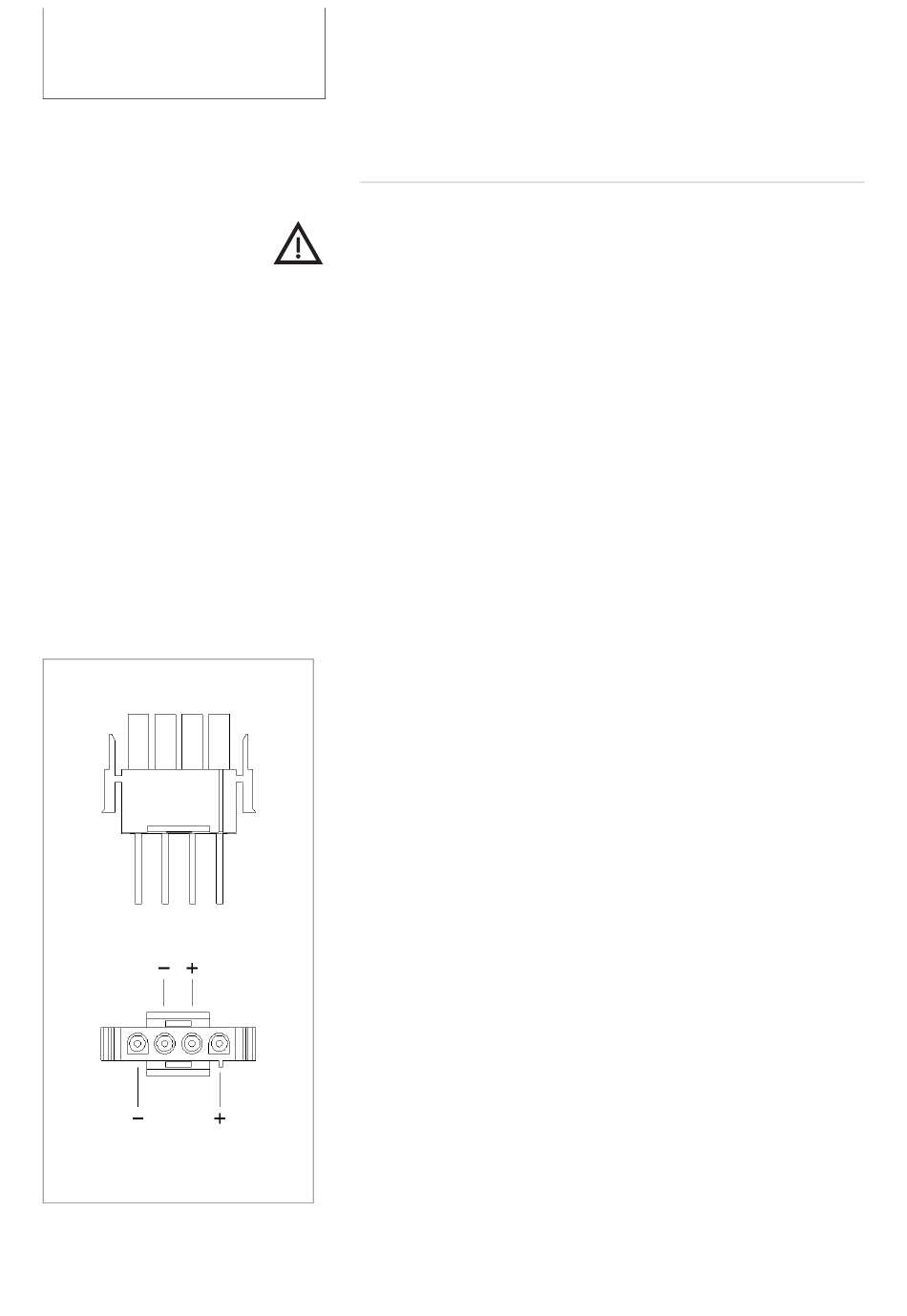

Das Ladekabel besteht aus vier Leitungen, die wie folgt
mit der Batterie verbunden werden müssen:
Powerleitung:
Über diese Leitung wird der Strom von der Brennstoff-
zelle in die Batterie eingespeist.
Senseleitung:
Diese Leitung wird für die Messung der Batteriespan-
nung verwendet.
Um ohmsche Verluste in den Anschlussleitungen zu
minimieren werden folgenden mindest Leitungs-
querschnitte empfohlen, sofern die Länge des
mitgelieferten Batterieladekabels nicht ausreicht:
Länge [m]
< 5 m
5 – 10 m
10 – 15 m
Mindest Leitungsquerschnitt
2,5 mm²
4 mm²
6 mm²
20
