3. Aufbau
3.
Aufbau
3.1
Lieferumfang
Das Gerät wird wie folgt ausgeliefert:
Gerät
Fernbedienung mit Datenkabel RC1
Tankpatronenhalterung mit Gurt FH1
Montageplatte mit Gurt MP1
Abgasschlauch (1,5 m) EH1
Ladekabel
Service-Kit
Bedienungsanleitung UM1

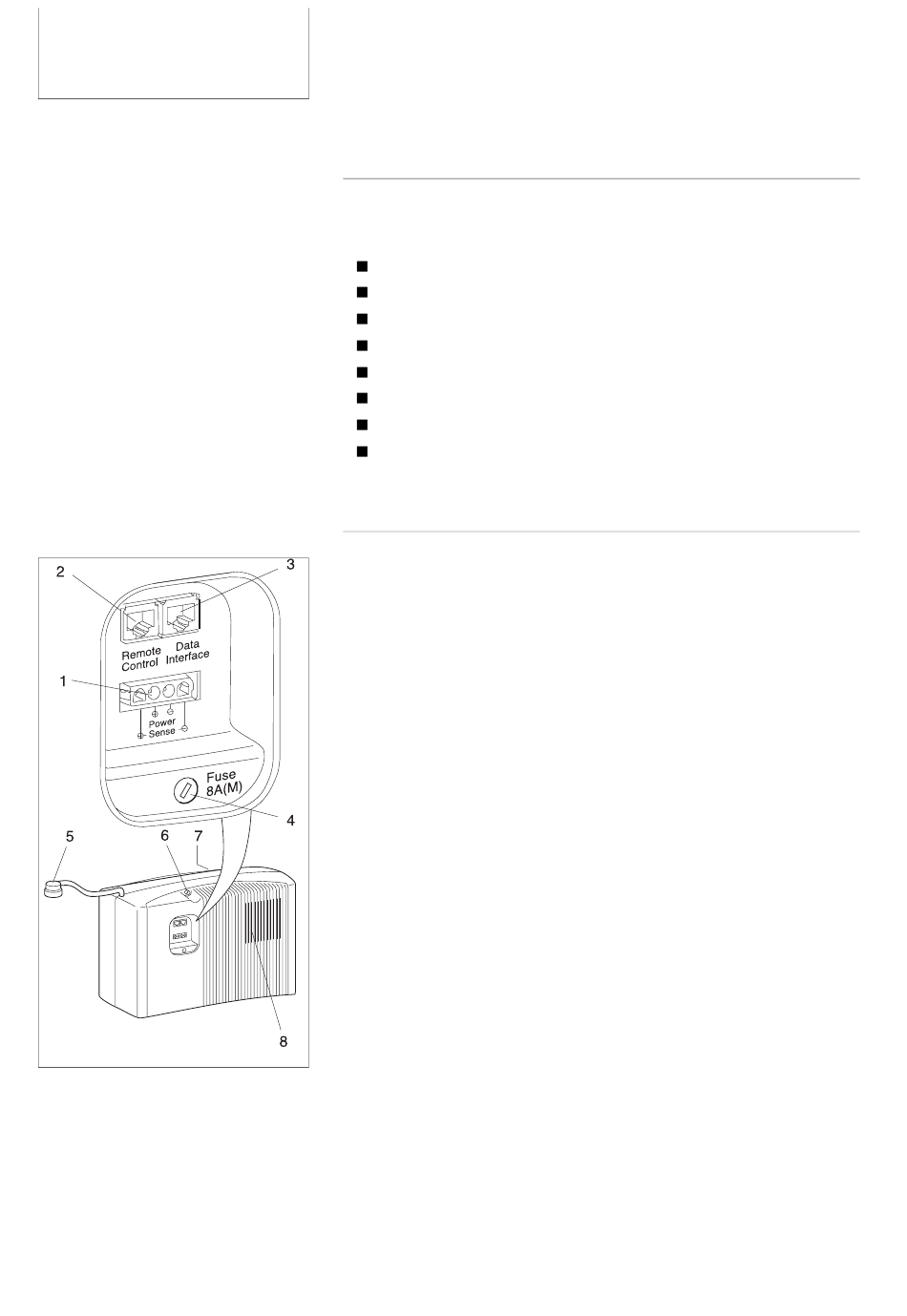

3.2
Übersicht
1
Anschluss Ladekabel
2
Anschluss Fernbedienung RC1
3
Datenschnittstelle
4
G-Sicherung 250 V 8 A M, 5 x 20 mm
5
Anschluss für Tankpatrone
6
Anschluss für Abgasschlauch EH1 und Einfüllöffnung
für Service Fluid
7
Einlass für Kühlluft (Rückseite)
8
Auslass für erwärmte Kühlluft und Anschluss für
Abwärmeführung
11
