Inbetriebnahme PROFIBUS DP

13 INBETRIEBNAHME PROFIBUS DP
Vorgehensweise:
• Automatische Anpassung (X.TUNE) des Prozessreglers
durchführen.
• Zusatzfunktion F.CONTROL über das Konfiguriermenü (ADD-
FUNCTION) ins Hauptmenü aufnehmen und Einstellungen
vornehmen.
• Einstellungen in der Funktion BUS.COMM durchführen.
• Konfiguration der Prozesswerte.
13.1

Einstellungen in BUS.COMM

Geräteadresse eingeben (Wert zwischen 0 und
Address 0
126)
Anfahren der Sicherheitsposition aktivieren
BUS FAIL
oder deaktivieren
Der Antrieb bleibt in der Position stehen, die
SafePos off
dem zuletzt übertragenen Sollwert entspricht
(Default-Einstellung).
Das Verhalten des Antriebs bei einem Fehler in
SafePos on
der Buskommunikation ist von der Aktivierung
der Zusatzfunktion SAFEPOS abhängig.
SAFEPOS aktiviert:
Der Antrieb fährt in die Sicherheitsposition, die in der Zusatz-
funktion SAFEPOS vorgegeben ist.
SAFEPOS deaktiviert:
Der Antrieb fährt in die Sicherheitsendlage die er bei Ausfall
der elektrischen und pneumatischen Hilfsenergie einnehmen
würde. Siehe Kapitel „14 Sicherheitsendlagen".
Typ 8750
BUS.COMM
Address 0
ENTER
INPUT
OK
BUS FAIL
ENTER
EXIT
BUS PDI
ENTER
EXIT

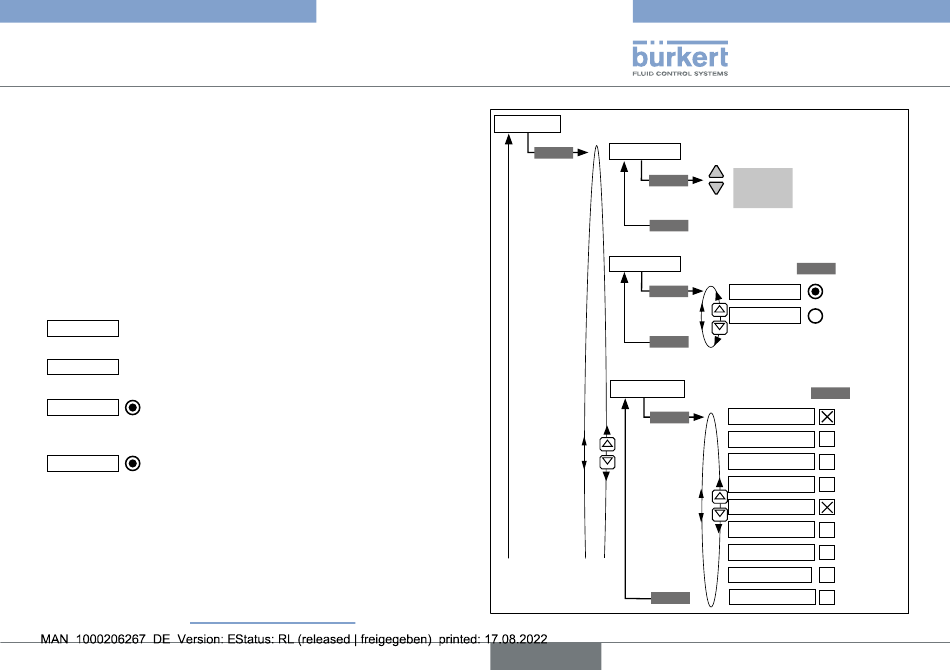

Bild 21: Bedienstruktur BUS.COMM - 1
deutsch
+
Geräteadresse
Wert ein-
eingeben.
geben
–
Einstellbereich:
16)
0 ... 126
SELEC
Anfahren
SafePos off
der Sicher-
SafePos on
heitspo-
sition
SELEC
Prozess-
POS
werte
CMD
die an
Temperature
Steuerung
übertragen
Operation mode
werden
Errors
P1
P2
Mtmp
P.CONTROL active
35
