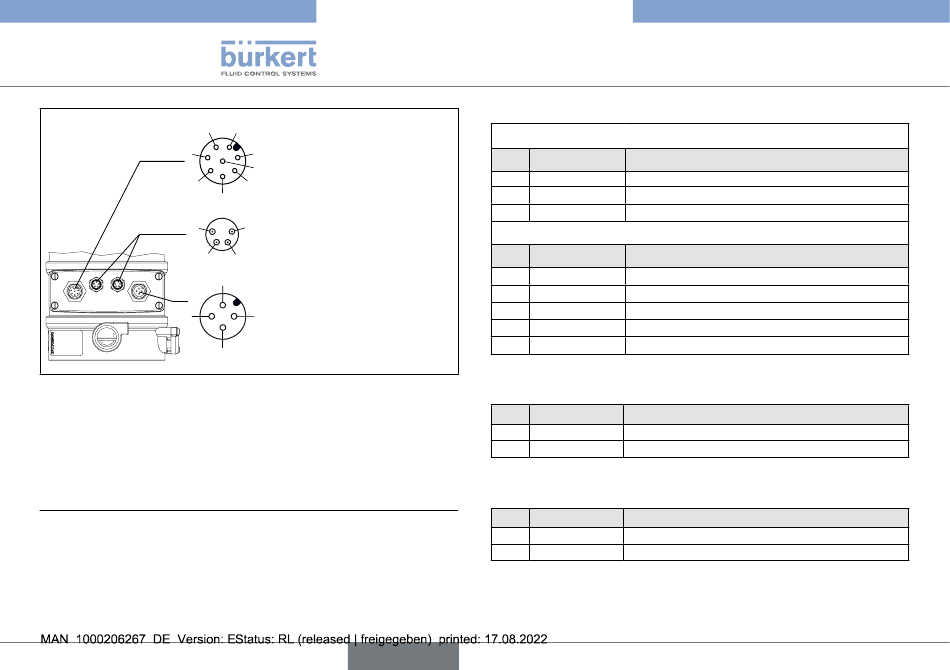

Bild 12: Anschluss mit Rundsteckverbinder 24 V DC
4) Die angegebenen Farben beziehen sich auf das als Zubehör erhältliche
Anschlusskabel (919061).
5) Die angegebenen Farben beziehen sich auf das als Zubehör erhältliche
Anschlusskabel (92903474).
6) Die angegebenen Farben beziehen sich auf das als Zubehör erhältliche
Anschlusskabel (918038).
22
Rundstecker M12, 8-polig
2
Eingangssignale der
1
Leitstelle
8
Ausgangssignale der
7
Leitstelle (optional)
6
Rundstecker M8, 4-polig
1
Drucksensor P1, P2
2
2
Rundstecker M12, 4-polig
1
Betriebsspannung
4
deutsch
Typ 8750
Elektrische Installation
Rundstecker M12, 8-polig
Sollwert, Binäreingang
Pin Aderfarbe Belegung
4)
8 rot Sollwert + (0/4...20 mA / 0...5/10 V)
7 blau Sollwert GND
1 weiß Binäreingang +
Ein- / Ausgangssignale - nur Option
Pin Aderfarbe Belegung
4)
6 rosa Analoge Stellungsrückmeldung +
5 grau Analoge Stellungsrückmeldung GND
4 gelb Binärausgang 1
3 grün Binärausgang 2
2 braun Binärausgänge GND
Tab. 7: Rundstecker M12, 8-polig
Rundstecker M8, 4-polig (Drucksensor)
Pin Aderfarbe Belegung
5)
1 braun + 24 V Versorgung Drucksensor
2 weiß 4...20 mA Ausgang von Drucksensor
Tab. 8: Rundstecker M8, 4-polig (Drucksensor)
Rundstecker M12, 4-polig (Betriebsspannung)
Pin Aderfarbe Belegung
6)
1 braun Betriebsspannung +
3 blau Betriebsspannung
Tab. 9: Rundstecker M12, 4-polig (Betriebsspannung)
24 V DC
GND
