Automatische Anpassung (X.tune) - Bürkert 8750 Schnellstartanleitung

ENTER MENU
INPUT
EXIT
MENU

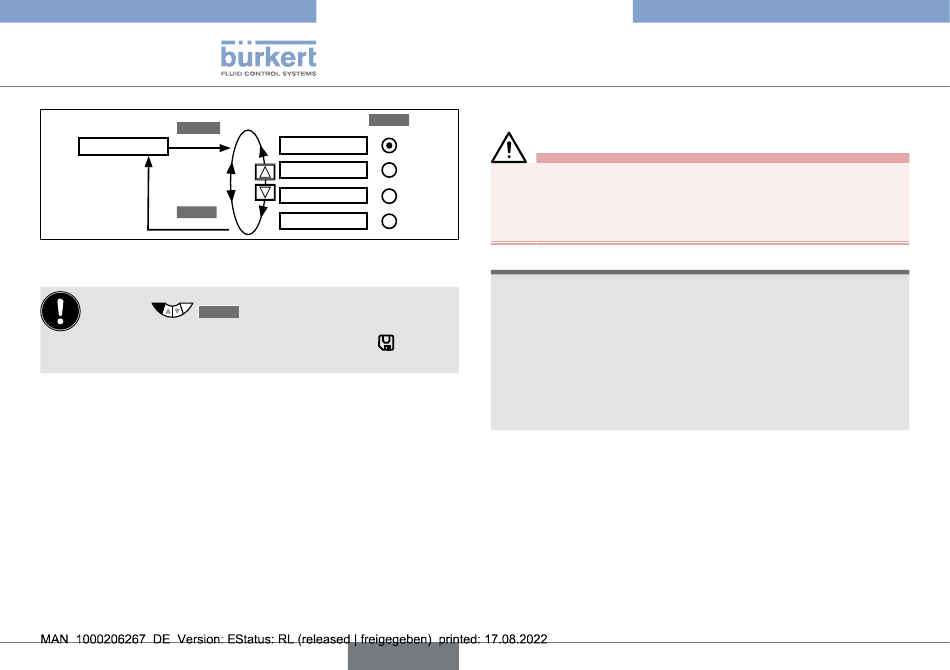

Bild 14: Bedienstruktur INPUT (Auswahl Eingangssignal)
Erst beim Verlassen des Hauptmenüs über die linke Aus-
wahltaste
MENU EXIT
dem Speicher (EEPROM) abgelegt. Während des Spei-
chervorgangs erscheint das Speichersymbol
Display.
26
SELEC MENU
4-20 mA
0-20 mA
0-10 V
0- 5 V
werden die geänderten Daten in
auf dem
deutsch
Typ 8750
Inbetriebnahme 24 V DC
11.3

Automatische Anpassung (X.TUNE)

WARNUNG!
Verletzungsgefahr durch Änderung der Ventilstellung bei
Ausführung der Funktion X.TUNE unter Betriebsdruck.
▶ X.TUNE niemals bei laufendem Prozess durchführen.
▶ Anlage gegen unbeabsichtigtes Betätigen sichern.
HINWEIS!
Durch einen falschen Steuerdruck oder aufgeschalteten
Betriebsdruck am Ventilsitz kann es zur Fehlanpassung des
Reglers kommen.
▶ X.TUNE in jedem Fall bei dem im späteren Betrieb zur Ver-
fügung stehenden Steuerdruck (= pneumatische Hilfsenergie)
durchführen.
▶ Funktion X.TUNE vorzugsweise ohne Betriebsmediumsdruck
durchführen, um Störeinflüsse infolge von Strömungskräften
auszuschließen.
Folgende Funktionen werden selbsttätig ausgelöst:
• Anpassung des Sensorsignals an den (physikalischen) Hub
des verwendeten Stellglieds.
• Ermittlung von Parametern der PWM-Signale zur Ansteuerung
der im Typ 8693 integrierten Steuerventile.
• Einstellung der Reglerparameter des Prozessreglers. Die
Optimierung erfolgt nach den Kriterien einer möglichst kurzen
Ausregelzeit bei gleichzeitiger Überschwingungsfreiheit.
