Systembeschreibung

6 SYSTEMBESCHREIBUNG
6.1

Allgemeine Beschreibung

Zur Ermittlung und Regelung des Volumendurchflusses wird der
Druckabfall über dem Regelventil mit den beiden Drucksensoren
kontinuierlich gemessen. Die Druckdifferenz und die Ventildurch-
flusskennlinie sind die Kenngrößen für die Bestimmung des Volu-
menstroms. Der ermittelte Volumenstrom wird mit dem Sollwert
– intern via Display/Tastatur oder extern via Normsignal oder Bus-
Protokoll – verglichen, in einem PID-Regler bewertet und als neuer
Sollwert auf den Stellungsregler geschaltet.
Das System besteht aus:
• Regelventil Typ 2712 mit Prozessregler Typ 8693
• Zwei Drucksensoren Typ 8323
Optionen:
• Binäreingang
• Analoge Rückmeldung
• 2 Binärausgänge
• Bus-Kommunikation (PROFIBUS DP)
Sonstiges:
• Der Fluid-Mengen-Regler wird mit einer Werkseinstellung
ausgeliefert.
• Die Bedienung erfolgt über 4 Funktionstasten und ein Display.
• Der Ventilsitz kann getauscht werden.
Typ 8750
6.2

Aufbau

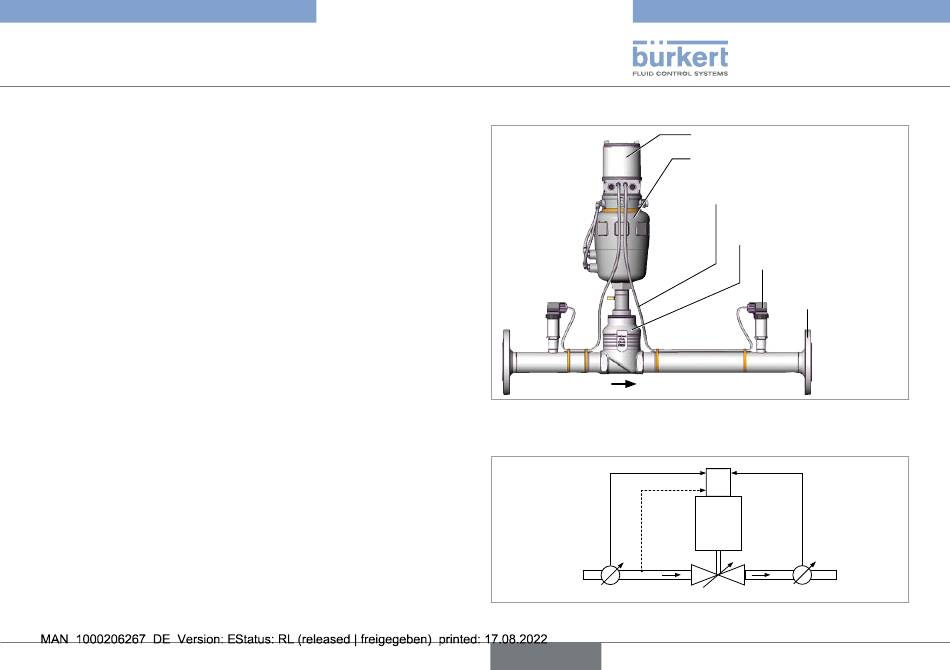

Bild 1: Aufbau
6.2.1 Wirkungsschema des FMR
Druck P1
Temperatur T
(Option)
Kv-Wert
P1
Bild 2: Wirkungsschema
deutsch
Prozessregler Typ 8693
Antrieb Regelventil Typ 2712
Signalleitung vom Drucksensor
zum Prozessregler
Ventilgehäuse Regelventil
Typ 2712
Drucksensor Typ 8323
Flansch nach
DIN EN 1092-1
Druck P2
PV
Fluid
Mengen
Regler
(FMR)
Typ 8750
P2
