WARNUNG!
Verletzungsgefahr durch ungeeignete Anschlussschläuche.
Schläuche, die dem Druck- und Temperaturbereich nicht
standhalten, können zu gefährlichen Situationen führen.
▶ Nur Schläuche verwenden, die für den angegeben Druck- und
Temperaturbereich zugelassen sind.
▶ Die Datenblattangaben der Schlauchhersteller beachten.
Vorgehensweise:
→ Das Steuermedium an den Steuerluftanschluss (1)
anschließen
(3...7 bar; Instrumentenluft, öl-, wasser- und staubfrei).
→ Die Abluftleitung oder einen Schalldämpfer an den Abluftan-
schluss (3).
Wichtiger Hinweis zur einwandfreien Funktion des
Geräts:
• Durch die Installation darf sich kein Rückdruck
aufbauen.
• Für den Anschluss einen Schlauch mit ausreichendem
Querschnitt wählen.
• Die Abluftleitung muss so konzipiert sein, dass kein
Wasser oder sonstige Flüssigkeit durch den Abluftan-
schluss (3) in das Gerät gelangen kann.
20
Steuerluftanschluss

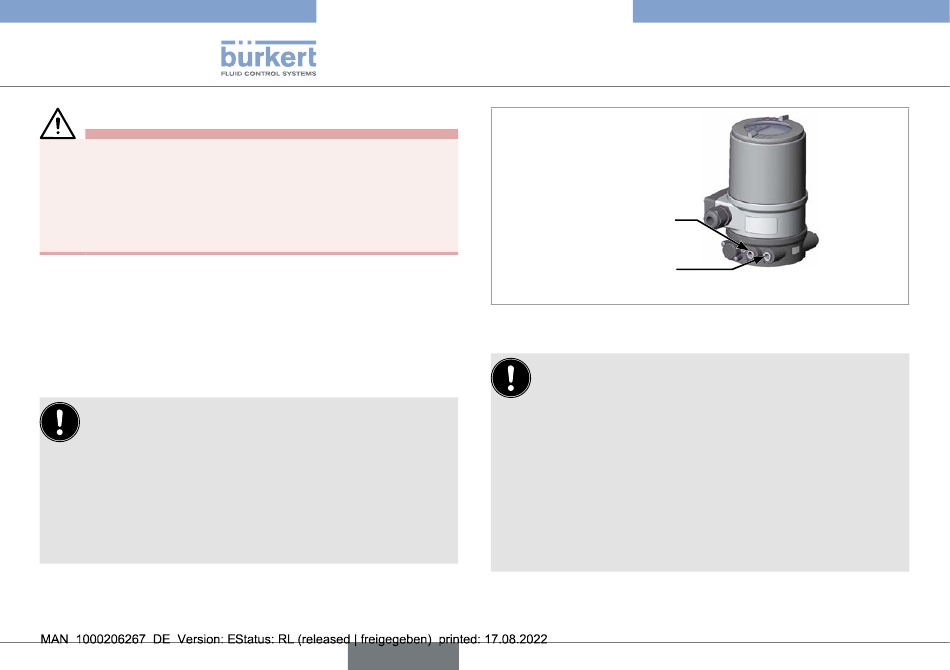

Bild 11: Pneumatischer Anschluss
Achtung (Abluftkonzept):
Für die Einhaltung der Schutzart IP67 muss eine Abluft-
leitung in den trockenen Bereich montiert werden.
Den anliegenden Steuerdruck unbedingt mindestens
0,5...1 bar über dem Druck halten, der notwendig ist, den
pneumatischen Antrieb in seine Endstellung zu bringen.
Sie gewährleisten dadurch, dass das Regelverhalten im
oberen Hubbereich aufgrund zu kleiner Druckdifferenz
nicht stark negativ beeinflusst wird.
Die Schwankungen des Steuerdrucks während des
Betriebs möglichst gering halten (max. ±10 %). Bei grö-
ßeren Schwankungen sind die mit der Funktion X.TUNE
eingemessenen Reglerparameter nicht optimal.
deutsch
Typ 8750
Montage
Abluftanschluss
Beschriftung: 3
Beschriftung: 1
