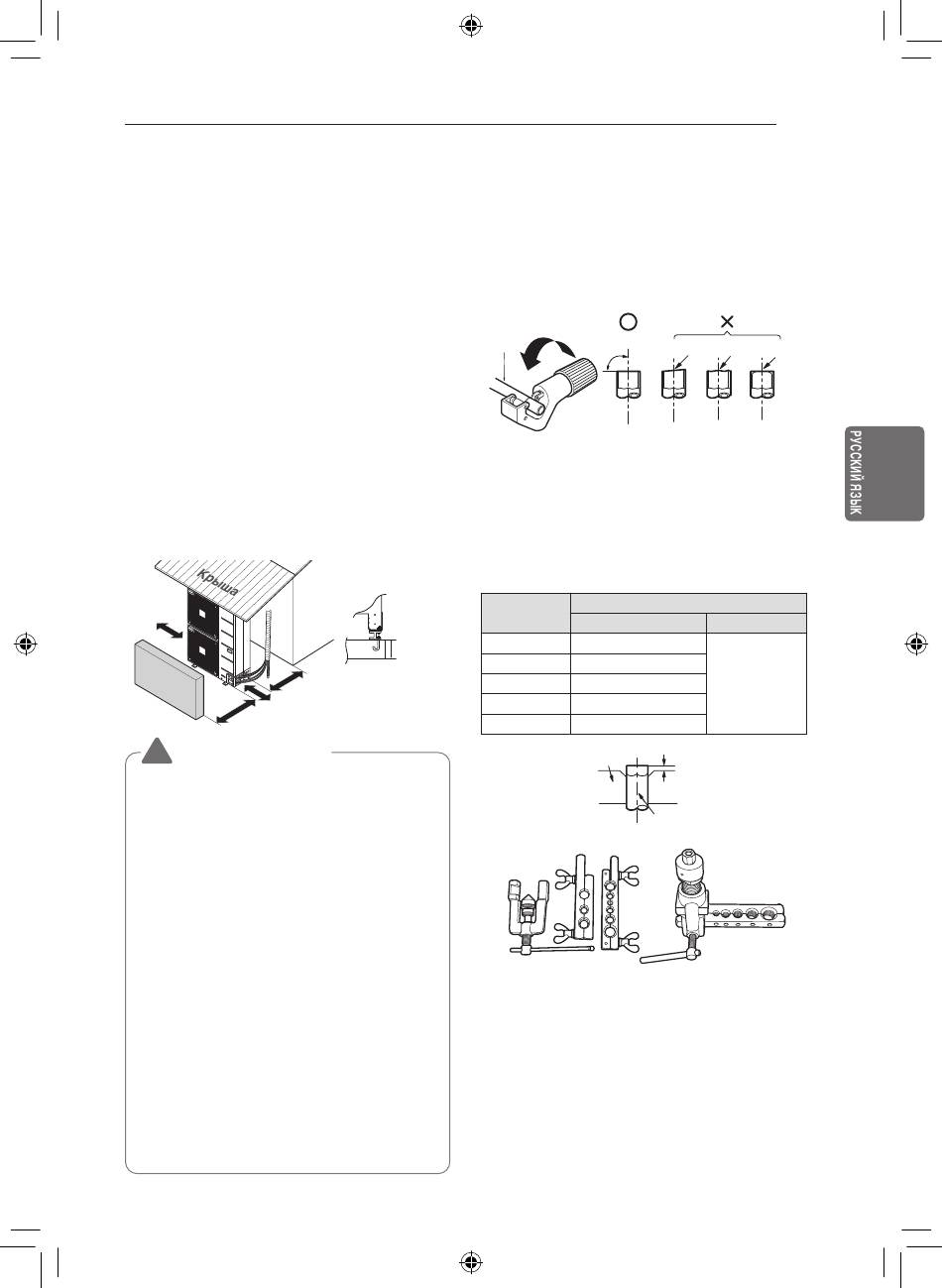

ВЫБОР МЕСТА ДЛЯ МОНТАЖА ОБОРУДОВАНИЯ
- Необходимо монтировать наружный блок таким образом, чтобы,
по возможности избежать попадания прямых солнечных людей
и в местах, где отсутствует постоянное воздействие влаги
- Необходимо учитывать достаточное место вокруг наружного
блока, как это указано в полных инструкциях по монтажу
- Необходимо ограничить доступ детей к наружному блоку
- Рекомендуется выбрать такое место для монтажа блока, где
будут достигаться минимальный уровень шума и вибрации.
- Необходимо устанавливаться наружный блок в таком месте, где
нагретый воздух и шум не будут причинять неудобств
арендаторам здания и соседям.
- Выбирайте место, которое выдержит вес и вибрации внешнего
блока кондиционера и где возможен монтаж
- Рекомендуется устанавливаться блок таким образом, чтобы
избежать прямого воздействия снега
- Необходимо устанавливаться наружный блок в таких местах,
где отсутствует риск падения льда и других предметов,
непосредственно на корпус устройства
- Рекомендуется устанавливать наружный блок на небольшом
возвышении
Более
300 мм
П а
р к
п е
а н
р е
а б
ш к
о
Более 300 мм
о д
и
Более 600 мм
Более 700 мм
ВНИМАНИЕ!
!
Меры предосторожности при транспортировке блока
• Один человек должен переносить оборудование весом не
более 20 кг, если вес превышает это значение следует
привлекать больше людей.
• При транспортировке блока использовать для крепления
специальные приспособления, одобренные
соответствующими органами технического надзора
• Не трогать оребрение теплообменника голыми руками.
Возможна травма.
• Упаковочный материал наружного блока должен
утилизироваться в соответствии с действующими
правилами. Не допускайте чтобы дети играли с
упаковочными материалами, пластиковый мешок,
входящий в состав упаковки, может привести к смерти.
• Во время транспортировки и перемещения наружного
блока необходимо поддерживать его в четырех точках.
При траспортировке с использованием трехточечного
подвеса блок может потерять равновесие и упасть.
• Для строповки использовать 2 ремня длиной не менее 8м
• При необходимости использовать мягкий материал в
местах контакта стропы с корпусом блока.
• Осуществлять подъем блока, только убедившись, что
строповка произведена с учетом его центра тяжести.
РУКОВОДСТВО ПО МОНТАЖУ
ПОДКЛЮЧЕНИЕ ТРУБ
Подготовка трубопроводов
- При установке используйте в качестве материала
для труб раскисленную медь.
Обрежьте трубки и кабель.
Медная
трубка
Удаление заусенцев
- Полностью удалите все заусенцы с обрезанной
части трубки.
- При удалении заусенцев направьте конец медной
трубки вниз, чтобы избежать попадания заусенцев
в трубку.
Развальцовка
Диаметр трубы
дюймов (мм)
Тип барашковой гайки Тип сцепления
Ø 1/4 (Ø 6.35)
A > 200 мм
(7-7/8 дюйм)
Ø 3/8 (Ø 9.52)
Ø 1/2 (Ø 12.7)
Ø 5/8 (Ø 15.88)
Ø 3/4 (Ø 19.05)
Оправка
<Тип барашковой гайки>
СПОСОБ ПОДЪЕМА
- При переноске устройства в подвешенном виде
пропускайте канаты под блоком и используйте по
две точки для подвешивания спереди и сзади.
- Всегда поднимайте блок на канатах, закрепленных
в четырех точках, чтобы не подвергать блок ударам.
- Прикрепляйте канаты к блоку под углом 40 ° или
меньше.
Скошенная Неровная Необработанная
90°
A дюймов (мм)
0.04~0.05 (1.1~1.3)
0.06~0.07 (1.5~1.7)
0~0.02
0.06~0.07 (1.6~1.8)
(0~0.5)
0.06~0.07 (1.6~1.8)
0.07~0.08 (1.9~2.1)
"A"
Медная трубка
<Тип сцепления>
9
