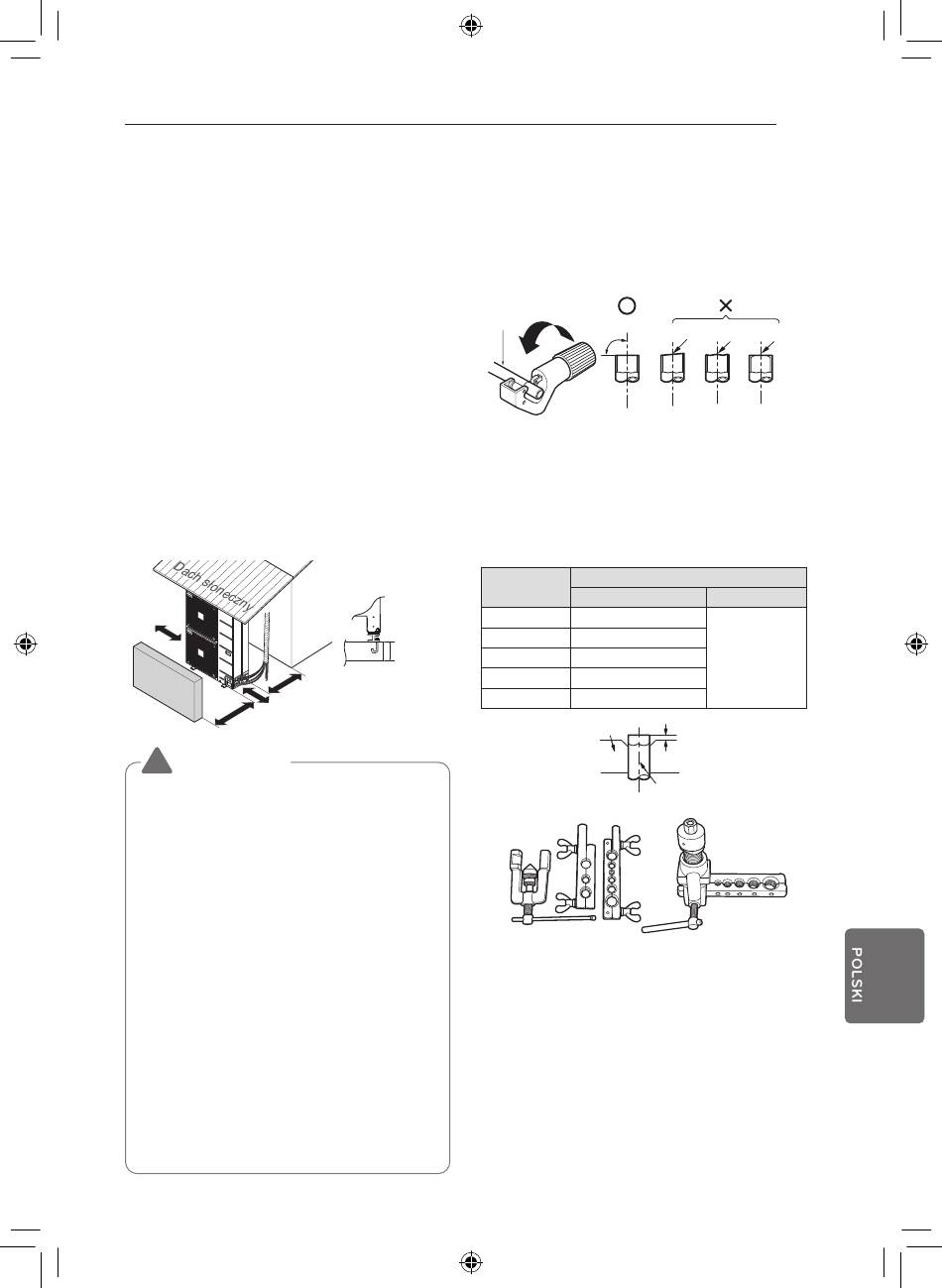

MIEJSCA INSTALACJI
- W przypadku budowy zadaszenia nad tą jednostką w celu
ochrony jej przed bezpośrednim światłem słonecznym lub
deszczem, należy upewnić się, że nie ogranicza ona procesu
oddawania ciepła przez skraplacz.
- Przestrzenie oznaczone strzałkami z przodu, z tyłu i boku
urządzenia muszą być pozostawione puste.
- Nie umieszczać zwierząt ani roślin na trasie przepływu ciepłego
powietrza.
- Należy uwzględnić ciężar klimatyzatora i umieścić go w miejscu,
gdzie hałas i wibracje będą minimalne.
- Należy wybrać miejsce, w którym hałas i wibracje nie będą
przeszkadzać sąsiadom.
- Miejsce musi być wytrzymać ciężar oraz wibracje jednostki
zewnętrznej, a instalacja musi być możliwa.
- Na urządzenie nie może bezpośrednio padać śnieg lub deszcz
- Na urządzenie nie może spadać śnieg lub sople lodu
- Nie umieszczać w miejscach o dużym nagromadzeniu śniegu,
słabym podłożu lub pomieszczaniach zgrzybiałych.
Ponad
300 mm
O g
r o d
z e n
p r z
i e l
e s z
u b
k o d
Ponad 300 mm
y
Ponad 600 mm
Ponad 700 mm
UWAGA
!
Urządzenie przenoś z najwyższą ostrożnością.
• Jeśli urządzenie wazy więcej niż 20 kg, powinna je
przenosić więcej niż 1 osoba.
• Do opakowania niektórych produktów wykorzystywana jest
taśma z PP. Nie należy jej wykorzystywać do
przenoszenia, ponieważ jest to niebezpieczne.
• Nie dotykaj żeberek wymiennika ciepła gołymi rękami.
Ryzyko przecięcia skóry.
• Plastikową torbę opakowaniową wyrzuć, by nie bawiły się
nią dzieci. Plastikowe torby mogą być powodem śmierci
przez uduszenie.
• Przy wnoszeniu jednostki wewnętrznej podeprzyj ją w
czterech punktach.
Podnoszenie i przenoszenie z podparciem tylko w 3
punktach może spowodować niestabilność urządzenia, a
w konsekwencji jego upadek.
• Posłuż się 2 pasami o długości przynajmniej 8 m.
• Umieść szmatkę lub karton w miejscu styku urządzenia z
zawiesiem, by zapobiec uszkodzeniom tego pierwszego.
• Podnoś urządzenie w jego środku ciężkości.
RURY POŁĄCZENIOWE
Przygotowanie instalacji rurowej
- Przeprowadzić prawidłowo zadanie kielichowania,
zgodnie z poniższą procedurą.
Utnij rury i przewody
Rura
miedziana
Usuwanie zadziorów
- Pozbądź się wszystkich zadziorów z przekroju
poprzecznego rury/tuby.
- Umieść koniec miedzianej rury w dół, w stronę w którą
będziesz usuwać zadziory w celu uniknięcia wpadania
zadziorów do przewodów rurowych.
Operacja kielichowania
Średnica rury
cale (mm)
Typ z nakrętką motylkową Typ ze sprzęgiem
Ø 1/4 (Ø 6.35)
Ø 3/8 (Ø 9.52)
A > 200 mm
Ø 1/2 (Ø 12.7)
(7-7/8 inch)
Ø 5/8 (Ø 15.88)
Ø 3/4 (Ø 19.05)
<Typ z nakrętką motylkową>
METODA PODNOSZENIA
- Przy przenoszeniu urządzenia przewlecz liny pod nim i
zapewnij po dwa punkty podparcia, z przodu i z tyłu.
- Zawsze przenoś urządzenie za cztery punkty, by go nie
uszkodzić.
- Zaczep liny pod kątem 40° lub mniejszym.
INSTRUKCJA MONTAŻU
Pochylone Nierówne Chropowate
90°
A cale (mm)
0.04~0.05 (1.1~1.3)
0.06~0.07 (1.5~1.7)
0~0.02
0.06~0.07 (1.6~1.8)
(0~0.5)
0.06~0.07 (1.6~1.8)
0.07~0.08 (1.9~2.1)
Pręt
"A"
Miedziana rura
<Typ ze sprzęgiem>
