Potenzialausgleich sicherstellen

Anforderungen
Um eine einwandfreie Messung zu gewährleisten, folgende Punkte beachten:
• Messstoff und Messaufnehmer auf demselben elektrischen Potenzial
• Getrenntausführung: Messaufnehmer und Messumformer auf demselben elektrischen
Potenzial
• Betriebsinterne Erdungskonzepte
• Material und Erdung der Rohrleitung
Bei einem Gerät für den explosionsgefährdeten Bereich: Hinweise in der Ex-Dokumenta-
tion (XA) beachten.
7.3

Hardwareeinstellungen

7.3.1 Geräteadresse einstellen
PROFIBUS PA
Die Adresse muss bei einem PROFIBUS DP/PA Gerät immer eingestellt werden. Die gültigen
Geräteadressen liegen im Bereich 1...126. In einem PROFIBUS DP/PA Netz kann jede Geräte-
adresse nur einmal vergeben werden. Bei nicht korrekt eingestellter Geräteadresse wird das
Gerät vom Master nicht erkannt. Alle Geräte werden ab Werk mit der Geräteadresse 126 und
Software-Adressierung ausgeliefert.

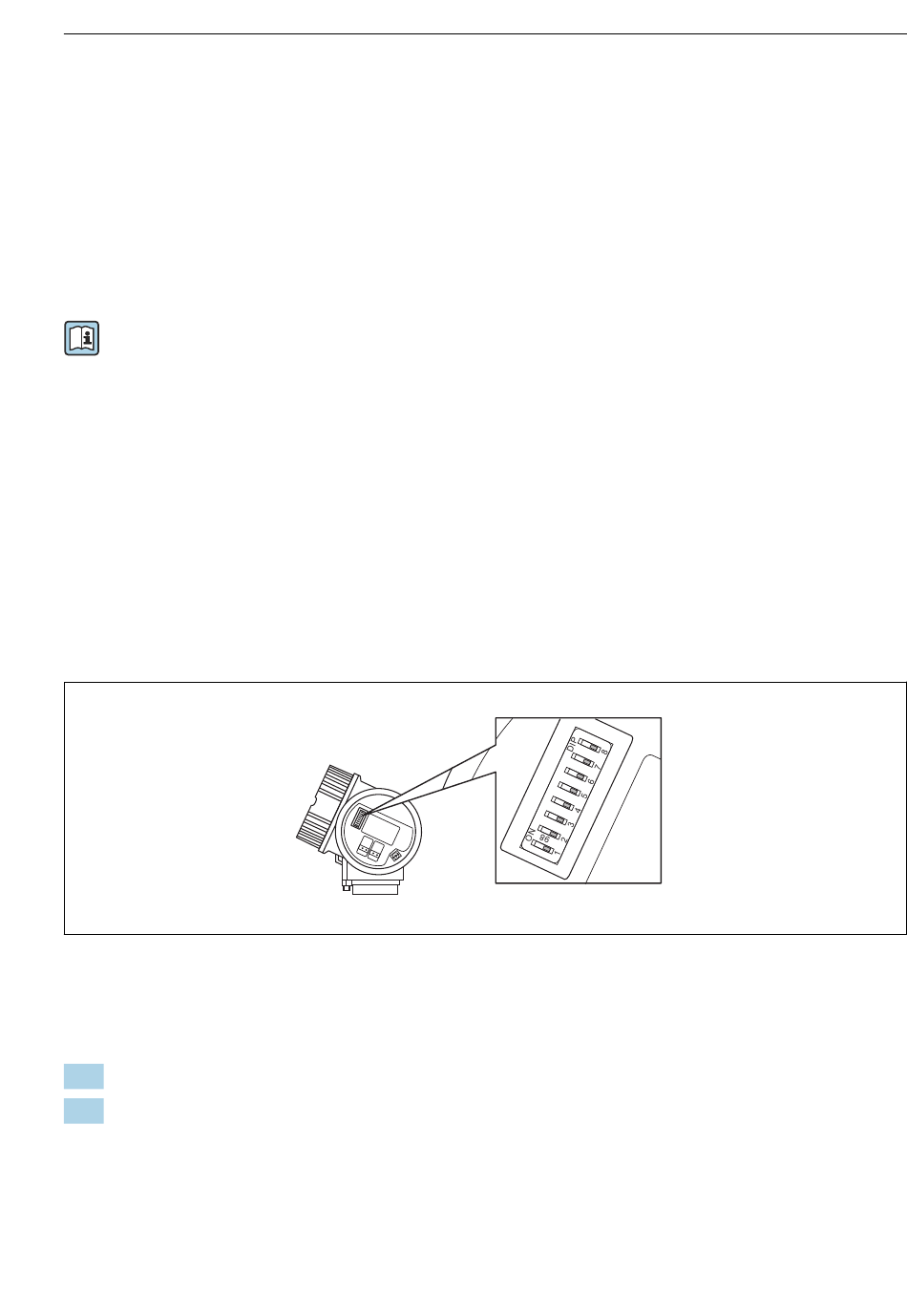

 8 Adressschalter im Anschlussklemmenraum

Hardware-Adressierung

1. Schalter 8 in Position "OFF" setzen.
2. Adresse mit Schaltern 1 bis 7 gemäß nachfolgender Tabelle einstellen.
