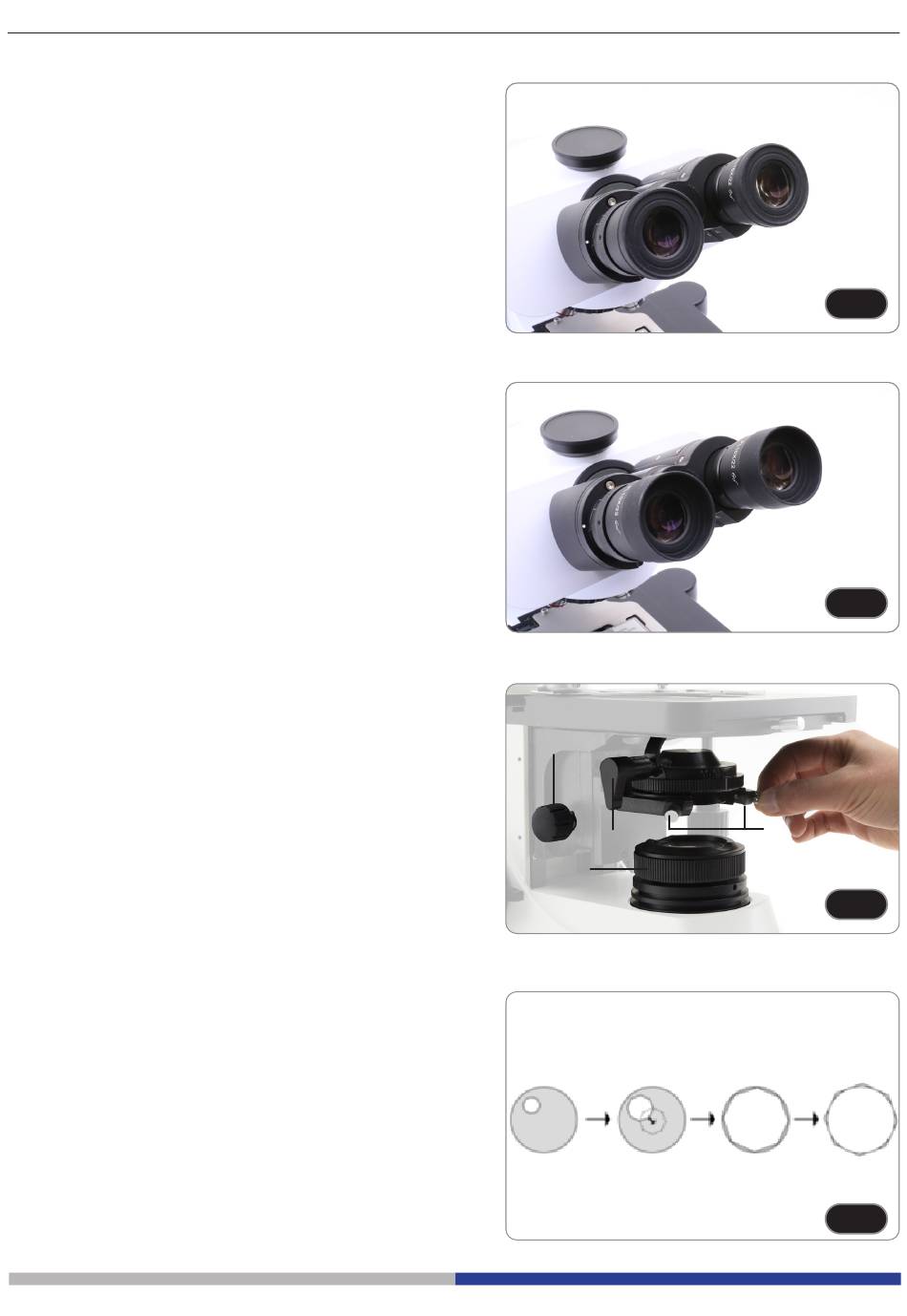

10.8 Uso de los protectores de goma

• Uso con gafas
Doble hacia atrás los protectores oculares de goma con ambas
manos. Los protectores oculares plegados evitan arañar las
lentes de las gafas. (Fig. 60)
• Uso sin gafas
Levante los protectores oculares y observe en el microscopio
colocando los ojos lo más cerca posible sobre los oculares,
evitando que penetre luz externa. (Fig. 61)
10.9 Centrar el condensador
1. Coloque la muestra en la platina, inserte el objetivo 10x en
revolver y enfoque.
2. Inserte la lente frontal del condensador ①. (Fig. 62)
3. Gire el anillo de diafragma de campo ② en sentido contrario a
las agujas del reloj, para cerrar completamente el diafragma.
4. Gire el botón de ajuste en altura del condensador ③ para
enfocar los bordes del diafragma.
5. Con los tornillos para centrar el condensador ④ posicionar
al centro de visión el circulo luminoso.
6. Abrir el diafragma poco a poco. Se considera que el
condensador está centrado cuando la imagen del diafragma
es simétrica al campo de visión.
7. En uso normal, abra el diafragma hasta que circunscriba el
campo de visión.

10.10 Efectos del diafragma de campo

El diafragma de campo ajusta el área iluminada para obtener
una imagen de alto contraste.
Ajuste el diafragma de acuerdo con el objetivo en uso hasta
que circunscriba el campo de visión, a fin de eliminar la luz
innecesaria en los oculares.(Fig. 63)
③
②
Página 161
④
①
F ig. 60 F ig. 60
F ig. 61 F ig. 61
F ig. 62 F ig. 62
F ig. 63 F ig. 63
