INSTALLATION

3 INSTALLATION
3.1 ÜBERPRÜFUNGEN VOR DER INSTALLATION
a
die Installation muss von qualifiziertem Fachpersonal un-
ter genauester Beachtung der Gesetze, Vorschriften und
Verordnungen und der Angaben in den vorliegenden An-
weisungen ausgeführt werden.
Vor der Installation des Produkts auszuführende Kontrollen:
– Überprüfen Sie die Unversehrtheit der Lieferung
– Das zu verwendende Material muss in optimalem Zustand und für den
vorgesehenen Verwendungszweck geeignet sein
– überprüfen Sie, dass die Struktur des Tors zur Automatisierung geeignet
ist
– überprüfen Sie, dass die in Abschnitt „Einsatzbeschränkungen des
Produkts" (Seite 4) aufgeführten Einsatzgrenzen des Tors eingehalten
werden
– überprüfen Sie, dass entlang des gesamten Torlaufs sowohl in Schlie-
ßung als auch in Öffnung keine größeren Reibungen vorliegen
– prüfen Sie, dass die Entriegelung und eine leichte und sichere Bewe-
gung von Hand des Torflügels im Befestigungsbereich des Getriebemo-
tors möglich sind
– Überprüfen Sie, ob sich die Befestigungsstellen der verschiedenen Vor-
richtungen in stoßgeschützten Bereichen befinden und ob die Oberflä-
chen ausreichend solide sind
– Bestandteile des Automatismus sollten nicht in Wasser oder andere
Flüssigkeiten getaucht werden
– Das Produkt nicht in der Nähe von Wärmequellen, Flammen oder in ex-
plosionsgefährdeter, salz- oder säurehaltiger Umgebung positionieren.
Dies kann Schäden und Betriebsstörungen am Produkt sowie Gefahren
zur Folge haben
– Die Steuerung an einer elektrischen Versorgungsleitung mit Sicherheits-
erdung anschließen
– An der Stromversorgungsleitung ist eine Vorrichtung notwendig, die die
vollständige Trennung des Antriebs vom Netz gewährleistet. Der Kon-
taktöffnungsabstand der Abschaltvorrichtung muss die vollständige Ab-
schaltung unter den in der Hochspannungs-Kategorie III festgelegten
Bedingungen und in Übereinstimmung mit den Installationsbestimmun-
gen gewährleisten. Bei Bedarf garantiert diese Vorrichtung ein schnelles
und sicheres Abschalten der Spannungsversorgung. Sie muss daher in
Sichtweite des Antriebs angebracht sein. Falls sie an nicht sichtbarer
Stelle angebracht ist, muss sie – um Gefahren zu vermeiden – über ein
System verfügen, das eine unbeabsichtigte, nicht autorisierte Einschal-
tung der Spannungsversorgung blockiert. Die Vorrichtung zur Netzab-
schaltung wird nicht mit dem Produkt geliefert.
3.2 EINSATZBESCHRÄNKUNGEN DES PRODUKTS
Die Leistungsdaten des Produkts sind in Kapitel „TECHNISCHE DATEN"
(Seite 31) angegeben; sie sind die einzigen Werte, die eine korrekte Be-
wertung der Eignung ermöglichen.
Überprüfen Sie die Einsatzgrenzen von SPIDO und des zu installierenden
Zubehörs und bewerten Sie, ob ihre technischen Eigenschaften für die
Umgebungsanforderungen und die folgenden Einschränkungen geeignet
sind:
– die Abmessungen des Tors müssen unter 10,5 m
– Das Torgewicht darf 110 kg nicht überschreiten
– die Wandhalterung muss ausreichend lang sein.
SPIDO - EINSATZGRENZEN BEZOGEN AUF DEN TORTYP
Modell Führungstyp Sektionaltore
SR32/16
SPIDO
SR32/16 +
SR08 oder
SR40
4 – DEUTSCH
liegen
2
Nicht
ausfahrendes
Schwingtor
(mit Zubehör
SPA5)
(ohne Zubehör
3,7 x 2,6 m 3,5 x 2,4 m
(W x H) (W x H)
[9,62 mq] [8,4 mq]
2,9 x 3,4 m 2,7 x 3,4 m
(W x H) (W x H)
[9,86 mq] [9,18 mq]
Die Maßangaben in „Tabelle 1" sind Ungefährangaben und dienen nur
als Anhaltswerte. Die tatsächliche Eignung von SPIDO zum Antrieb eines
bestimmten Garagentors hängt vom Gewichtsausgleich des Torblatts, von
den Reibungskräften der Führungen und sonstigen, auch nur gelegentlich
auftretenden Faktoren wie Winddruck oder Vereisung ab, die die Torbewe-
gung behindern können.
Für eine effektive Überprüfung muss die Kraft gemessen werden, die not-
wendig ist, um das Tor auf der gesamten Lauflänge zu bewegen. Danach
muss kontrolliert werden, dass dieselbe das in Kapitel „TECHNISCHE
DATEN" (Seite 31) angegebene „Nenndrehmoment" nicht überschreitet.
a
Um Überhitzungen zu vermeiden, sieht die Steuerung
einen Bewegungsbegrenzer vor, der auf der Motorbe-
lastung und der Dauer der Zyklen beruht und bei Über-
schreitung der Höchstgrenze eingreift.
3.3

IDENTIFIZIERUNG UND GESAMTABMESSUNGEN

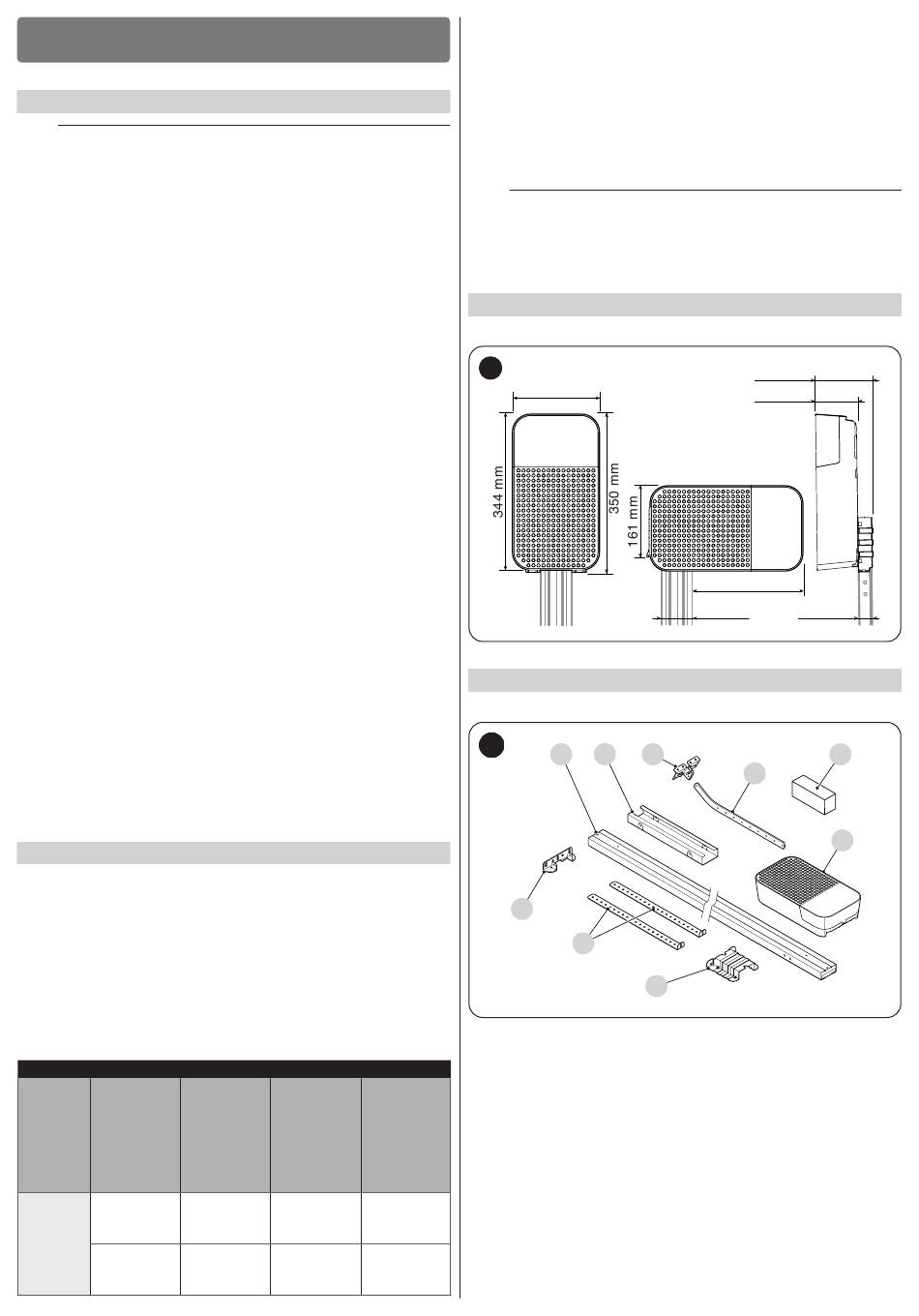

Die Gesamtabmessungen des Produkts sind in „Abbildung 3" ersichtlich.
3
192 mm
3.4

EMPFANG DES PRODUKTS

Folgende Bestandteile sind im Kit enthalten.
4
G
A Getriebemotor
Tabelle 1
B Entriegelungssystem und Metallkleinteile (Schrauben, Unterleg-
scheiben usw.)
C
Zugstange
Ausfahrendes
D
Toranschlussbügel
Schwingtor
(mit Zubehör E
Verbindungsstück für Führung (bei 2-teiliger Führungsschiene)
SPA5)
F Montierte \ vormontierte Führung
Schwingtor
G Wandbefestigungsbügel
mit Federn
H Deckenbefestigungsbügel
I Motorbefestigungsbügel
SPA5)
3,5 x 3 m
(W x H)
[10,5 mq]
3 x 3,6 m
(W x H)
[10,8 mq]
250 mm
70 mm
F E D
H
I
123 mm
90 mm
30 mm
B
C
A
