6

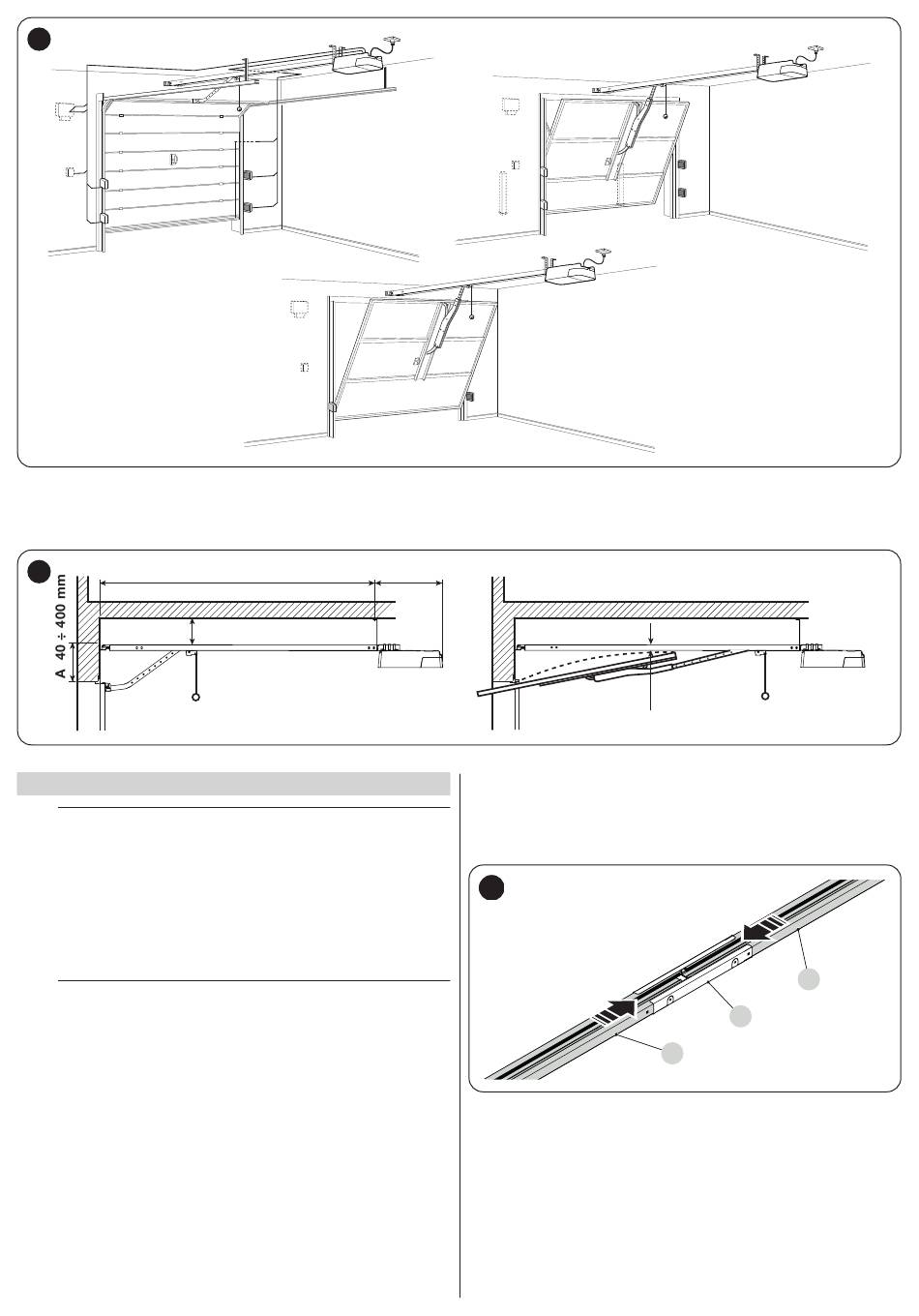

Falls es sich bei dem zu automatisierenden Tor um ein Schwingtor handelt, die Einhaltung von Maß E in „Abbildung 7" überprüfen, d. h. der Mindest-
abstand zwischen oberer Führungsseite und von der oberen Torkante erreichter Höchststelle. Andernfalls kann der Antrieb nicht installiert werden.
7
3.6
INSTALLATION DES ANTRIEBS
a
Eine fehlerhafte Installation kann zu schwerwiegenden
Verletzungen beim Installateur führen sowie bei den Per-
sonen, die die Anlage bedienen.
Bevor Sie mit dem Zusammenbau der Automation be-
ginnen, müssen die in den Abschnitten „Überprüfungen
vor der Installation" (Seite 4) und „Einsatzbeschränkun-
gen des Produkts" (Seite 4) beschriebenen Vorprüfungen
durchgeführt werden.
a
Die Installation des Antriebs darf AUSSCHLIESSLICH BEI
GESCHLOSSENEM TOR erfolgen.
6 – DEUTSCH
C 3158 mm
B 0 ÷ 400 mm
D 360 mm
Zur Installation von SPIDO:
1.
im Falle einer einteiligen Führung direkt zu den Arbeitsschritten in
Abbildung 12 übergehen
2.
Beim Zusammenbau der Führung die beiden Enden (A) im Verbin-
dungsstück (B) verschieben, bis sie sich berühren ("Abbildung 8")
8
E 65 ÷ 300 mm
A
B
A
