VORBEREITENDE ARBEITEN VOR DER INSTALLATION

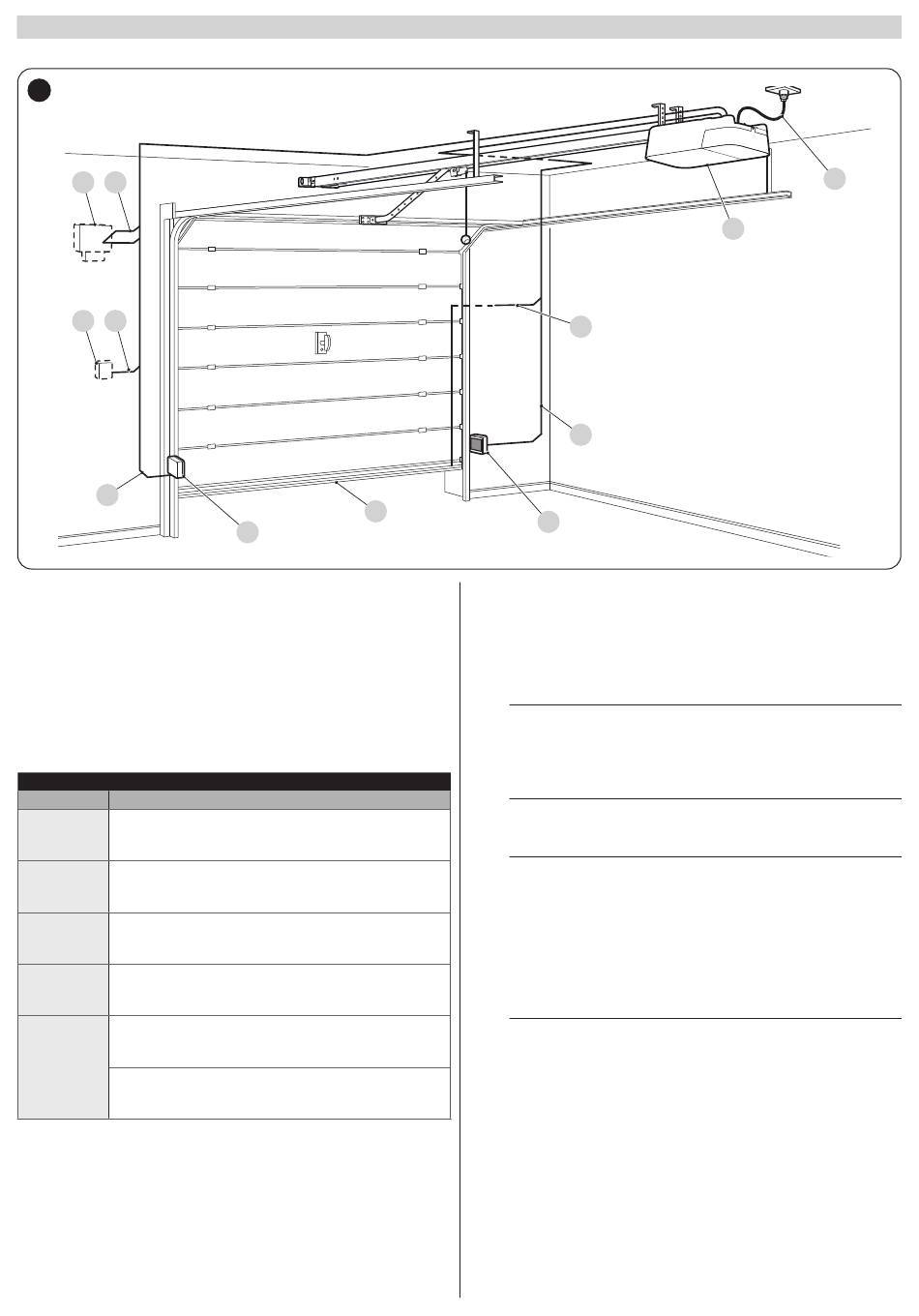

Die Abbildung zeigt ein Beispiel für eine Automatisierungsanlage, die mit Nice-Komponenten realisiert wurde.
5
E 5
D 4
3
A Getriebemotor
B Fotozellen
C Hauptschaltleiste
D Schlüsselschalter
E Blinkleuchte mit eingebauter Antenne
Die oben genannten Komponenten wurden nach einem typischen und ge-
bräuchlichen Schema positioniert. Mithilfe des Beispiels von „Abbildung
5" die ungefähre Position bestimmen, in der die für die Anlage vorgesehe-
nen Komponenten zu installieren sind.
TECHNISCHE EIGENSCHAFTEN DER STROMKABEL
Bezeichnung Eigenschaften des Kabels
VERSORGUNGSKABEL GETRIEBEMOTOR
1 1 Kabel 3 x 1,5 mm
Maximale Länge 30 m [Anmerkung 1]
Kabel HAUPTSCHALTLEISTE
2
1 Kabel 2 x 0,5 mm
Maximale Länge 20 m
Kabel für FOTOZELLEN
3 1 Kabel 4 x 0,5 mm
Maximale Länge 30 m
Kabel SCHLÜSSELSCHALTER
4 2 Kabel 2 x 0,5 mm
Maximale Länge 50 m
Kabel BLINKLEUCHTE
1 Kabel 2 x 0,5 mm
Maximale Länge 20 m
5
Kabel ANTENNE
1 abgeschirmtes Kabel vom Typ RG58
Maximale Länge 10 m; empfohlen < 5 m
C
B
Tabelle 2
2
2
2
[Anmerkung 2]
2
2
2
3
B
Anmerkung 1 Wenn das Versorgungskabel länger als 30 m ist,
muss ein Kabel mit größerem Querschnitt benutzt werden (3 x
2,5 mm ) und es ist eine Sicherheitserdung in der Nähe der Au-
2
tomation erforderlich.
Anmerkung 2
Diese zwei Kabel können durch ein einzelnes Kabel
mit 4 x 0,5 mm ersetzt werden.
2
a
Vor der Installation alle für die Anlage notwendigen
Stromkabel vorbereiten, siehe hierzu „Abbildung 5" so-
wie die Angaben in Kapitel „TECHNISCHE DATEN" (Seite
31).
a
Die verwendeten Kabel müssen der Installationsumge-
bung gerecht werden.
a
Während der Rohrverlegung für den Durchgang der
Stromkabel ist zu berücksichtigen, dass sich am An-
schlusskabel, durch mögliche Wasseransammlungen im
Abzweigschacht, Kondenswasser im Inneren der Steue-
rung bilden kann und die Stromkreisläufe beschädigen
werden könnten.
Die „Abbildung 6" zeigt typische Installationsbeispiele für ein ausfahren-
des und ein nicht ausfahrendes Schwingtor.
m
Für die Installation an ausfahrenden und nicht ausfahren-
den Schwingtoren ist das Zubehör SPA5 erforderlich.
1
A
