Wartung
90
9.4 Austausch des Wartungsdrehknopfs (LT5-4/LT5-6)
Der Wartungsdrehknopf ist ein wichtiger Mechanismus zur Überprüfung des Betriebszus-
tands des LT, und er ist aufgrund der häufigen Nutzung anfällig für Verschleiß. Er ist so
ausgelegt, dass jedes Teil einfach ausgetauscht werden kann, sobald es abgenutzt ist.
Austauschvorgang
1. Hinteren Deckel des LT und die Messbandtrommel entfernen.
2. Innensechskantschraube auf dem Wartungsdrehknopf lösen und Wartungsdreh-
knopf entfernen.
3. Drehdurchführung mit einem Schraubenschlüssel Nr. 46 oder einem Universal-
Gabelschlüssel entfernen.
4. Andruckfeder, Manschette und Metalldichtung entfernen.
5. Wartungswelle in Richtung Messbandtrommel herausziehen.
6. Nachdem die Komponente ausgetauscht wurde, Einheit wieder zusammenbauen;
hierzu die Anweisungen oben in umgekehrter Reihenfolge durchführen.
Damit ist der Austauschvorgang abgeschlossen.
13
12
11
10
9
8
7

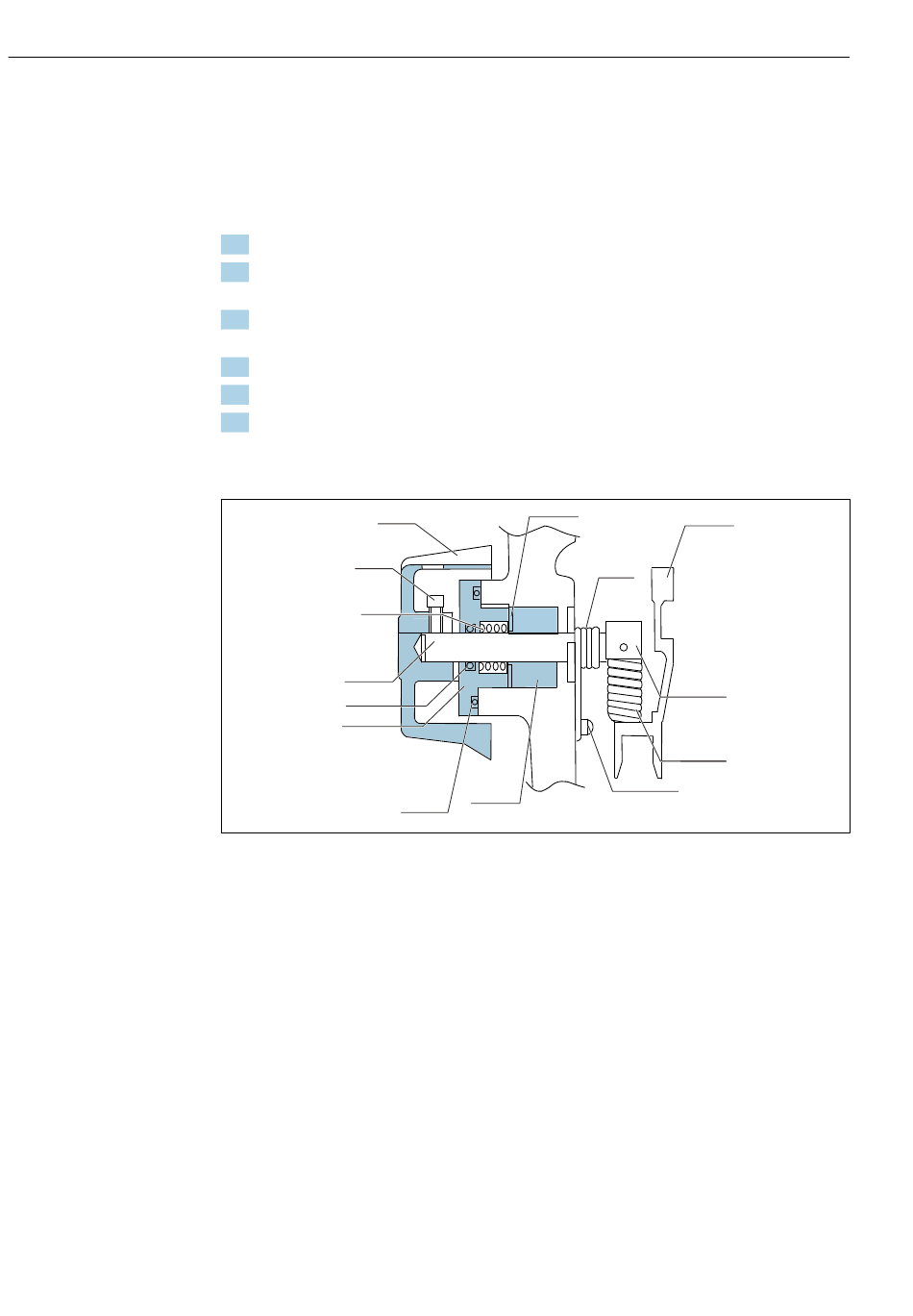

 66 Bezeichnungen auf dem Wartungsdrehknopf
1 Messbandtrommel
2 Ausdrückfeder
3 Mitnehmer
4 Feder
5 Schraube zum Sichern der Feder
6 Metalldichtung
7 O-Ring
8 Drehdurchführung
9 O-Ring
10 Wartungswelle
11 Andruckfeder
12 Innensechskantschraube
13 Wartungsdrehknopf
14 Manschette
Schwimmer-Tankstandmessgerät Float Gauge LT5
14
6
1
2
3
4
5
Endress+Hauser
A0041248
