Endress+Hauser Float Gauge LT5 Betriebsanleitung Seite 18

Einbau
A
80
300 (11.81)
(3.15)
2
18
B
330 (12.99)
80
140 (5.51)
(3.15)
2

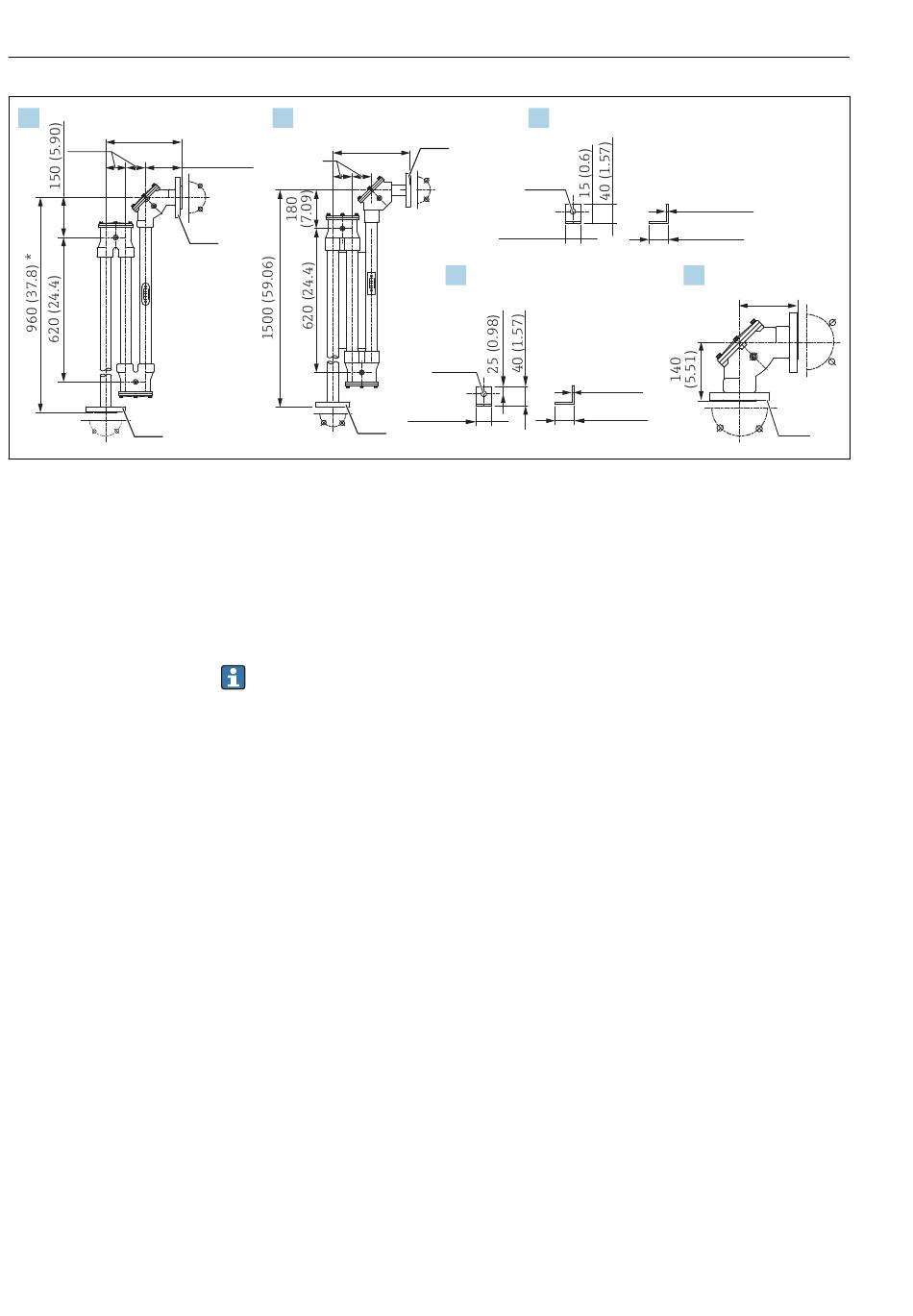

 8 Zubehör 2. Maßeinheit mm (in)
A Sperrflüssigkeitsbehälter (zwischen Aluminium+Eisen/SUS316 wählen; siehe Hinweise unten)
B Sperrflüssigkeitsbehälter (PVC)
C Abspannöse (zwischen Eisen/SUS316 wählen)
D Abspannöse (PVC-Bolzen)
E 90 ° Umlenkrolle (zwischen ADC6+AC4A / 5CS14+SUS316 wählen)
1 Flansch (zwischen JIS 10K 40A RF / ASME NPS 1-1/2" RF / JPI 40A 150 lbs RF wählen)
2 Flansch (zwischen JIS 10K 40A RF / ASME NPS1-1/2" Cl.150 RF / JPI 40A 150 lbs RF wählen)
3 Flansch (zwischen JIS 10K 40A FF / ASME NPS1-1/2" Cl.150 FF / JPI 40A 150 lbs FF wählen)
• Nur Band: 960 mm (37,8 in)
• Band + Draht: 1 500 mm (59,06 in)
Schwimmer-Tankstandmessgerät Float Gauge LT5
C
3
Ø13
(0.51)
32 (1.26)
D
Ø20
(0.79)
32 (1.26)
3
4.5/4
(0.18/0.16)
40 (1.57)
E
140
(5.51)
4 (0.16)
40 (1.57)
Endress+Hauser
1
A0041192
