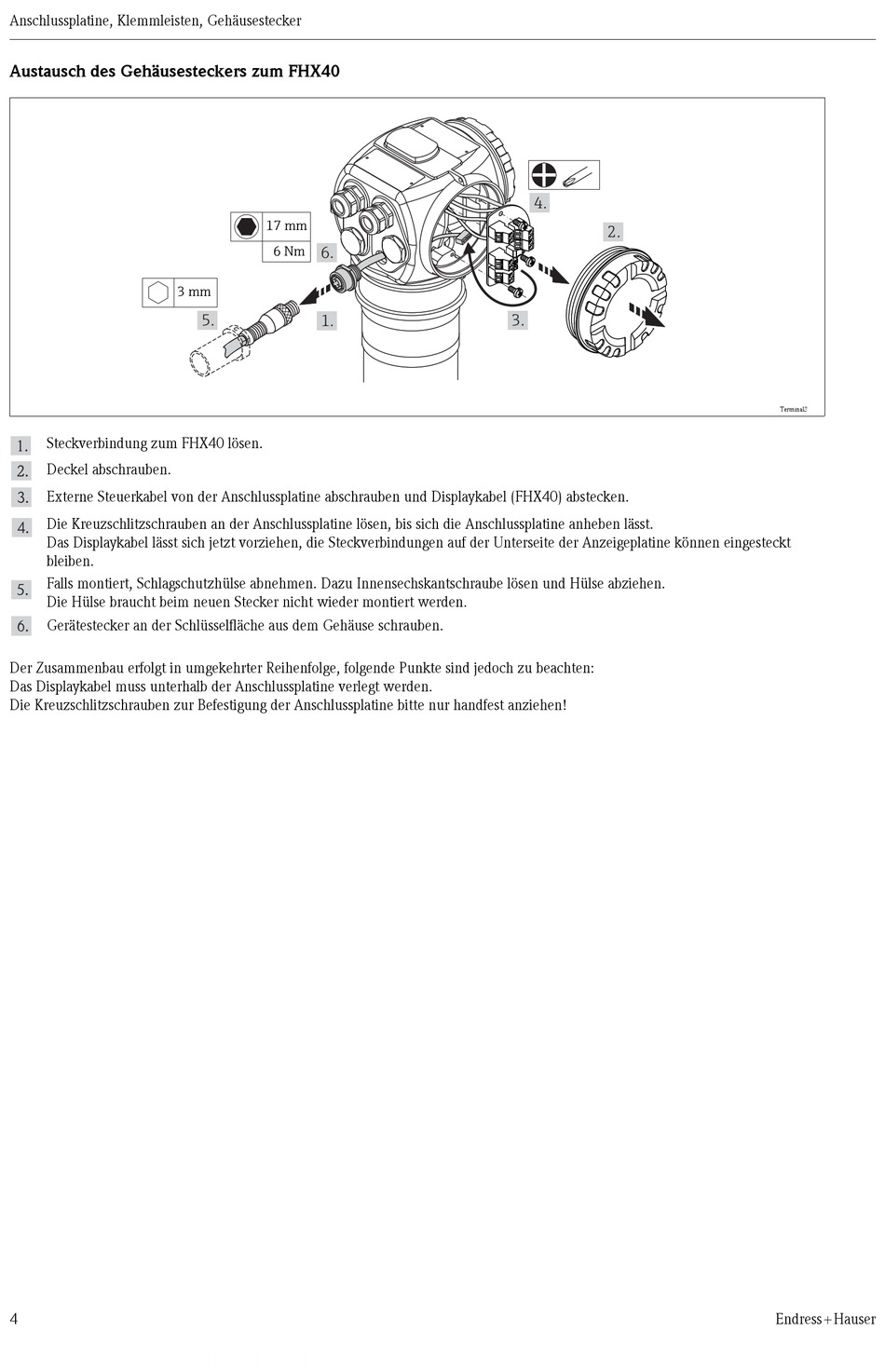

Austausch des Gehäusesteckers zum FHX40
3 mm
Steckverbindung zum FHX40 lösen.
Deckel abschrauben.
Externe Steuerkabel von der Anschlussplatine abschrauben und Displaykabel (FHX40) abstecken.
Die Kreuzschlitzschrauben an der Anschlussplatine lösen, bis sich die Anschlussplatine anheben lässt. 
Das Displaykabel lässt sich jetzt vorziehen, die Steckverbindungen auf der Unterseite der Anzeigeplatine können eingesteckt
bleiben.
Falls montiert, Schlagschutzhülse abnehmen. Dazu Innensechskantschraube lösen und Hülse abziehen.
Die Hülse braucht beim neuen Stecker nicht wieder montiert werden.
Gerätestecker an der Schlüsselfläche aus dem Gehäuse schrauben.
Der Zusammenbau erfolgt in umgekehrter Reihenfolge, folgende Punkte sind jedoch zu beachten:
Das Displaykabel muss unterhalb der Anschlussplatine verlegt werden.
Die Kreuzschlitzschrauben zur Befestigung der Anschlussplatine bitte nur handfest anziehen!
4
17 mm
6 Nm 6.
5.
1.
4.
2.
3.
