Technische Information

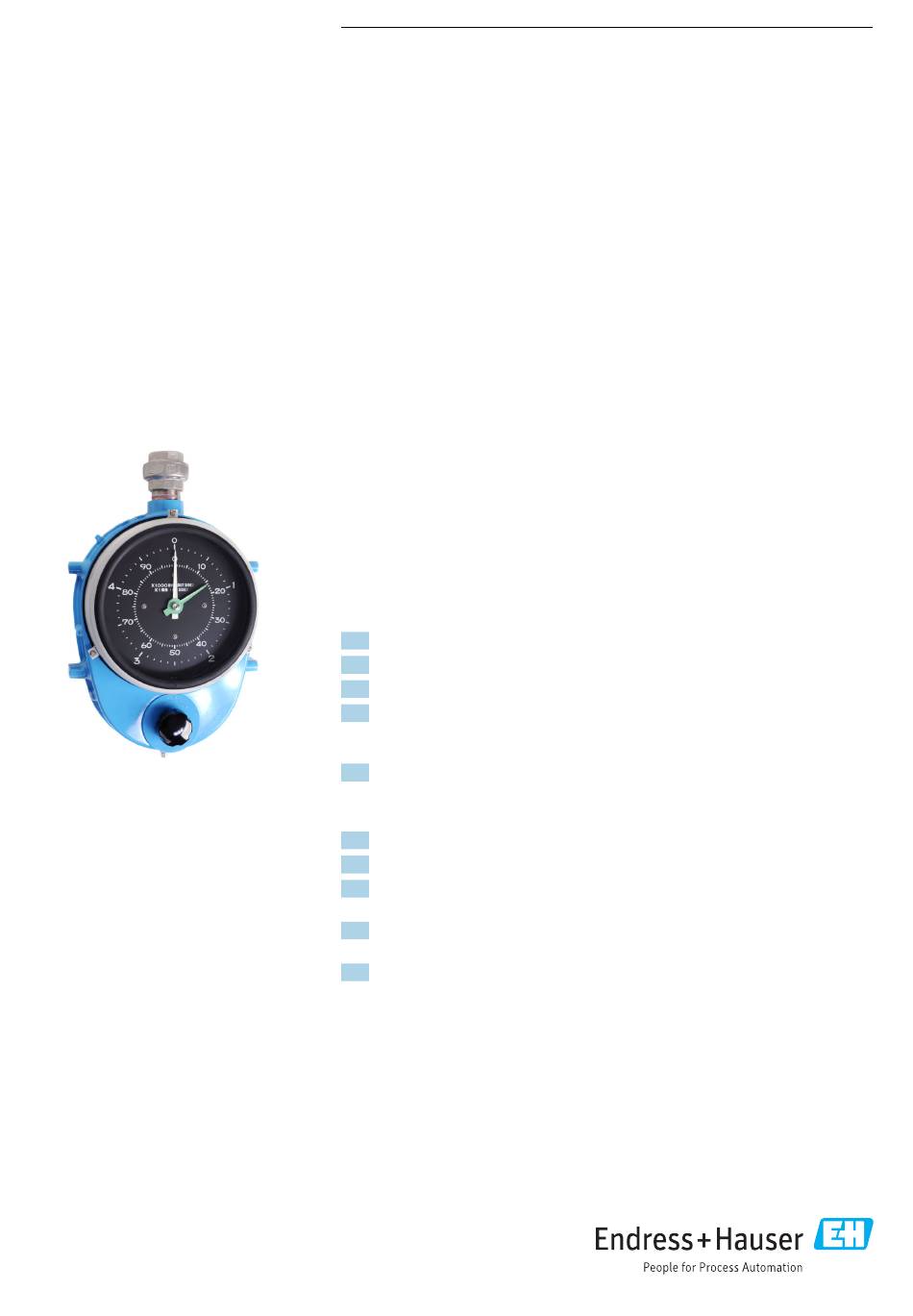

Float Gauge LT5
Mechanisches Tankstandmessgerät für die genaue
und zuverlässige Füllstandsmessung
Anwendung
Das Schwimmer-Tankstandmessgerät LT5 wurde für den Einsatz in allen Industrie-
bereichen entwickelt. Die Zuverlässigkeit der Tankstandmessgeräte LT11/12/14/16
hat sich in vielen Betriebsjahren in einem breiten Spektrum von Anwendungen
erwiesen.
Hauptanwendungsbereiche
1.
Mineralölprodukte, z. B. Rohöl, Kerosin, Leicht- und Schweröl
2.
Speiseöl, z. B. Pflanzenöl, Palmöl, Samenöl und Tieröl
3.
Hochviskose Medien, z. B. flüssiger Asphalt
4.
Chemische Produkte (bei korrosiven Produkten und toxischen Dämpfen kann
mithilfe des Sperrflüssigkeitsbehälters (Abdichtungseinheit mit Flüssigkeit)
Luftdichtigkeit erreicht werden)
5.
Messung von Flüssiggasen in Kugeltanks
Ihre Vorteile
1.
Für die Messung wird keine Stromversorgung benötigt.
2.
Wiederholbarkeitsprüfung mittels Wartungsdrehknopf.
3.
Direktes Auslesen am Tank ermöglicht die schnelle und einfache Überprüfung
des Tankinhaltes.
4.
Kann an einer Vielzahl von Tanks angebracht werden, einschließlich solchen
mit Festdach, Schwimmdach, abgedecktem Schwimmdach und an Kugeltanks.
5.
Kann zudem zusammen mit analogen/digitalen Transmittern für das Lagerbes-
tandsmanagement eingesetzt werden.
