Endress+Hauser Float Gauge LT5 Betriebsanleitung Seite 61

Schwimmer-Tankstandmessgerät Float Gauge LT5
Endress+Hauser
5.12.3 Schwimmdachtank
Vorgehensweise zur Montage
1. Ein Ende des Messdrahtes von der 90° Umlenkrolle auf dem Messkopf und durch die
Umlenkrolle auf dem Tankdach in den Tank einführen.
2. Das andere Ende vorübergehend befestigen.
3. Messdraht mit dem Schwimmer im Tankinneren verbinden.
4. Messdraht und Messband erneut auf der Tankoberseite verbinden.
5. Sicherstellen, dass das Messband nicht verdreht ist.
6. Deckel der Umlenkrolle schliessen.
Damit ist die Montage abgeschlossen.
1
A
Ø70
PCD.44
(2.76)
Ø10
(0.39)
4
B
5

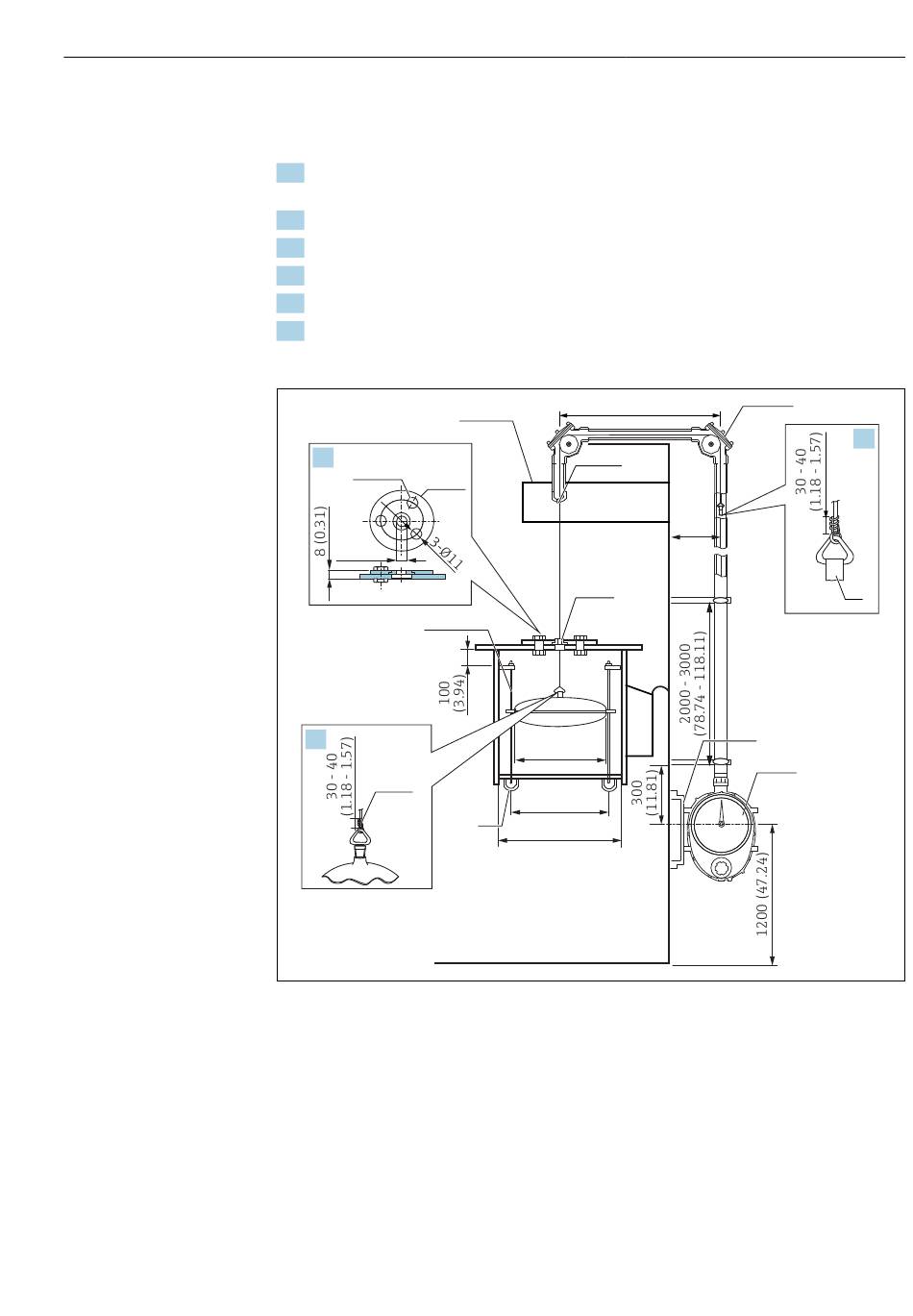

 44 Messband montieren. Maßeinheit mm (in)
A Metalldrahtführung
B Oberseite des Schwimmers
C Messdrahtöse
1 Dachhalterung
2 Drahtführungsstutzen
3 Metalldrahtführung FRT
4 Führungsstab: φ16 mm (0,63)
5 Edelstahldraht (Zubehör)
6
Rohrende: 1 B Sch 40 bis 80
7 90 ° Umlenkrolle
8 Messband
9 Messgerätehalterung
10 Messkopf
950 (37.4)
2
3
Ø400
(15.74)
440
(17.32)
6
>520 (20.47)
7
250
(9.84)
9
10
Einbau
C
8
A0041203
61
