11.3 Messgerätehalterung
Zum Anbringen des Messgeräts an der Außenwand eines Tanks wird eine Messgerätehal-
terung verwendet. Bitte beachten, dass die Rohrhalterungen nicht mitgeliefert werden.
Im LT5-6 (Hochdruck-Messkopf) ist der Abstand zwischen der externen Tankwand
und dem Mittelpunkt des Messkopfs 15 mm (0,59 in) größer als beim LT5-1 (Nieder-
druck-Messkopf) / LT5-4 (Mitteldruck-Messkopf).
250 (9.84)
90
(3.54)

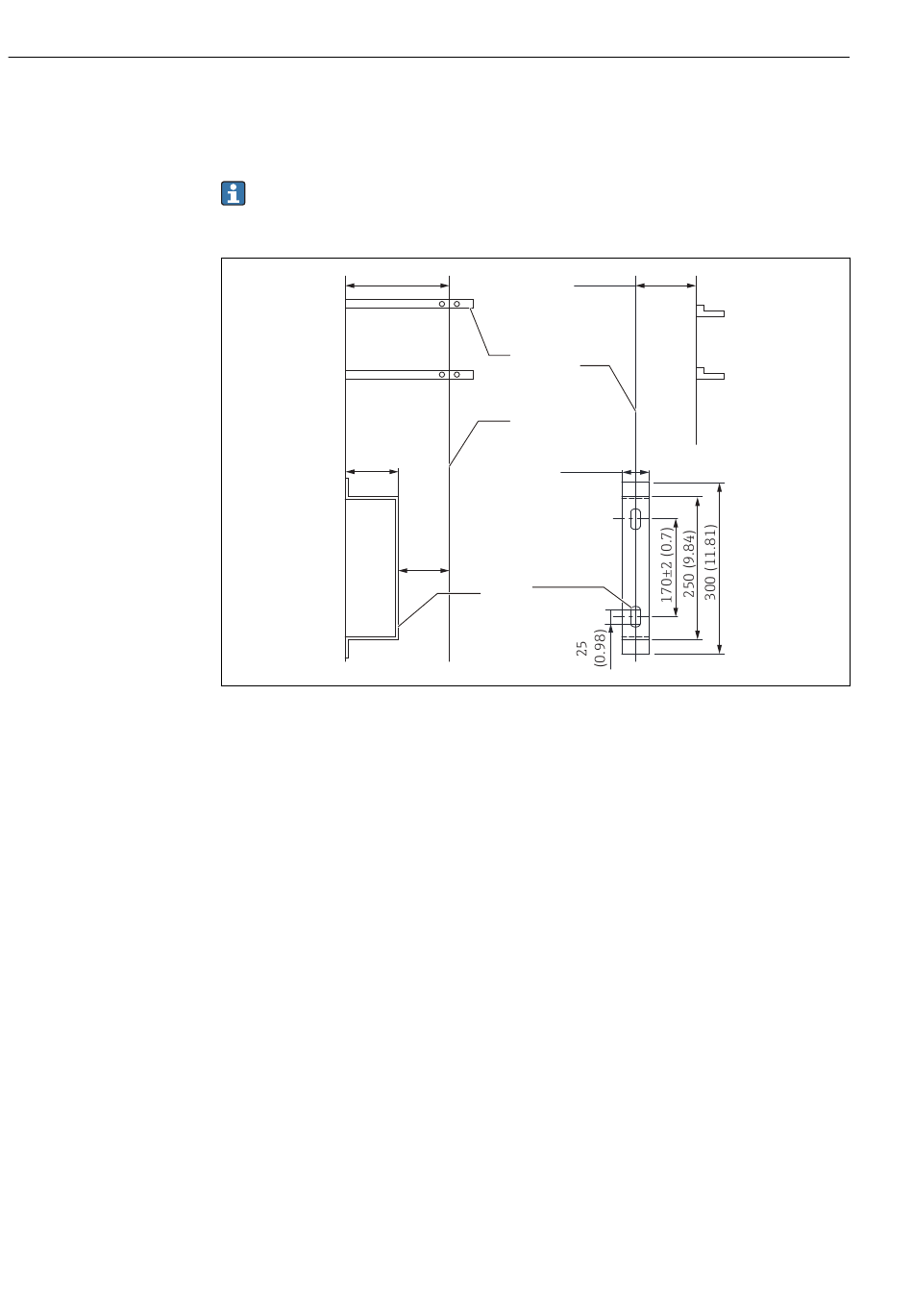

 70 Messgerätehalterung (Nieder-/Mitteldruck). Maßeinheit mm (in)
1 Rohrhalterung (nicht mitgeliefert)
2 Mittellinie der Einbaulage
3 Messgerätehalterung (basierend auf der ausgewählten Option SS400: t = 4,5 / SUS304: t = 4,0), Montage-
bolzen
4 Mittellinie der Messgerätehalterung
Schwimmer-Tankstandmessgerät Float Gauge LT5
25 (0.98)
1
4
2
32(1.26)
160
(6.3)
R5.5 (0.22)
3
